正激电源是理解隔离型开关电源的一条重要路线。它把变压器的即时传能、输出电感的持续供电和磁芯复位分成三个相互关联的问题：开关导通时把输入功率直接传到次级；开关关断后由输出电感继续向负载供电；与此同时，初级励磁状态必须回到下一周期可安全开始的位置。理解这三件事，就能看懂为什么正激需要续流二极管，为什么只有复位绕组还不够，为什么双管同时开关，以及为什么初级电流不能直接用来计算磁芯磁密。

本文重新建立完整计算链，从基本电路、同名端、电流路径、伏秒平衡与输出电感开始，继续讲单管复位绕组、双管正激、有源钳位、器件应力、三明治绕法、控制、启动、PCB和测试。安排两个原创教学算例：36～60 V直流输入、12 V/5 A输出的单管正激，以及220 V交流输入、5 V/2 A隔离输出的双管正激。后一规格沿用上一篇反激文章，便于在相同输出目标下比较拓扑。

算例中的频率、磁芯有效参数、励磁电感、整流压降和控制阈值都是明确的设计假设，不是已经验证的量产BOM。选择实际磁芯、控制器与器件后，必须回代公差、工作温度、损耗和异常工况。市电样机的热地具有危险电位，调压器不一定提供隔离，普通接地示波器地夹不能直接连接热地；市电测量应使用合适的隔离、限流、差分测量与放电措施。

已有的《反激电源详解》和《变压器参数计算与绕制实战》可以作为对照，但本文从头解释符号与推导，不要求读者先看完它们。

一、先建立直觉：正激的能量怎样流动

1.1 导通传能，不把主功率先存进变压器

主开关导通，初级绕组承受输入电压，次级按匝比产生正向电压，主整流器导通，电流通过输出电感流向负载和输出电容。变压器在这一阶段把输入功率直接送到次级，同时产生少量励磁电流。负载电流的主要磁势由初级反射电流与次级电流互相抵消，励磁支路负责建立主磁通。

这与反激不同：反激主要在主开关导通期间储能、关断后送能；正激在导通期间就已经向输出传能。两种电路都遵循电磁感应，但功率传递的时间顺序和主要储能元件不同。不要把反激的每周期峰值储能公式直接拿来决定正激输出功率。

1.2 关断以后，输出电感继续工作

主开关关断，次级正向传能电压撤去，输出电感中的电流不能突然归零。它通过续流二极管形成闭合回路，继续向负载供电，同时电流逐渐下降。主整流器在这个阶段通常截止，输出电容吸收或补偿电感电流与负载电流之间的差值。

因此正激的输出更像一个带隔离变压器的Buck。变压器负责变换脉冲幅值与隔离，开关占空比决定脉冲平均值，输出电感和电容把脉冲变成较平滑的直流。这个关系使许多Buck的电感与控制方法可以经过正确折算后用于正激。

1.3 为什么还需要复位

初级导通时增加磁通。如果每个周期只增加而不撤回，磁密会逐周期偏移，最终到达饱和。关断并不自动保证主磁通复位；必须有允许励磁电流继续流动、同时在初级施加反向电压的路径。

输出续流回路保证负载电流连续，磁芯复位回路保证励磁状态周期稳定。这两条回路处理不同能量，不能互相替代。正激调试中一个非常常见的错误，就是看到输出电感有续流二极管，便认为变压器也已经完成复位。

1.4 正激与反激放在一起比较

正激并不在所有功率下都比反激更好。增加电感、整流器和驱动会增加成本；五伏十瓦通常可以用更简单的反激。本文仍用五伏两安展示双管正激，是为了保持参数对照，不是声称该功率下一定应选正激。

二、单管正激基本拓扑：先认清每个节点

2.1 初级主回路

输入正端连接初级点端，初级非点端接主MOSFET漏极，源极经过电流采样电阻返回输入负端。输入电容为高频脉冲提供局部电流，控制器驱动栅极。和低边反激外观相似的部分不代表工作方式相同，区别主要体现在次级极性与输出储能结构。

这里一次侧地只代表输入返回，不代表保护地。低压实验也要确认仪器之间是否通过保护地或USB相连；市电整流后的负端则是热地，和可触摸输出之间应保持规定隔离。原理图画了两个地符号，实际接线仍可能把它们无意连接。

2.2 次级主整流与续流

本文将次级点端放在上端并接主整流器DF阳极，非点端接输出地。DF阴极连接开关节点SW，SW经过输出电感Lo接输出正端。续流二极管DW阳极接输出地、阴极接SW，方向不能颠倒。

初级点端为正时，次级点端同相为正，DF导通而DW反偏。开关关断后，电感将SW拉到输出地以下约一个二极管压降，DW导通，电感电流从输出地经DW、Lo、负载回到输出地。输出电容并接负载，承担电感纹波而不是全部负载电流。

2.3 复位绕组怎么接

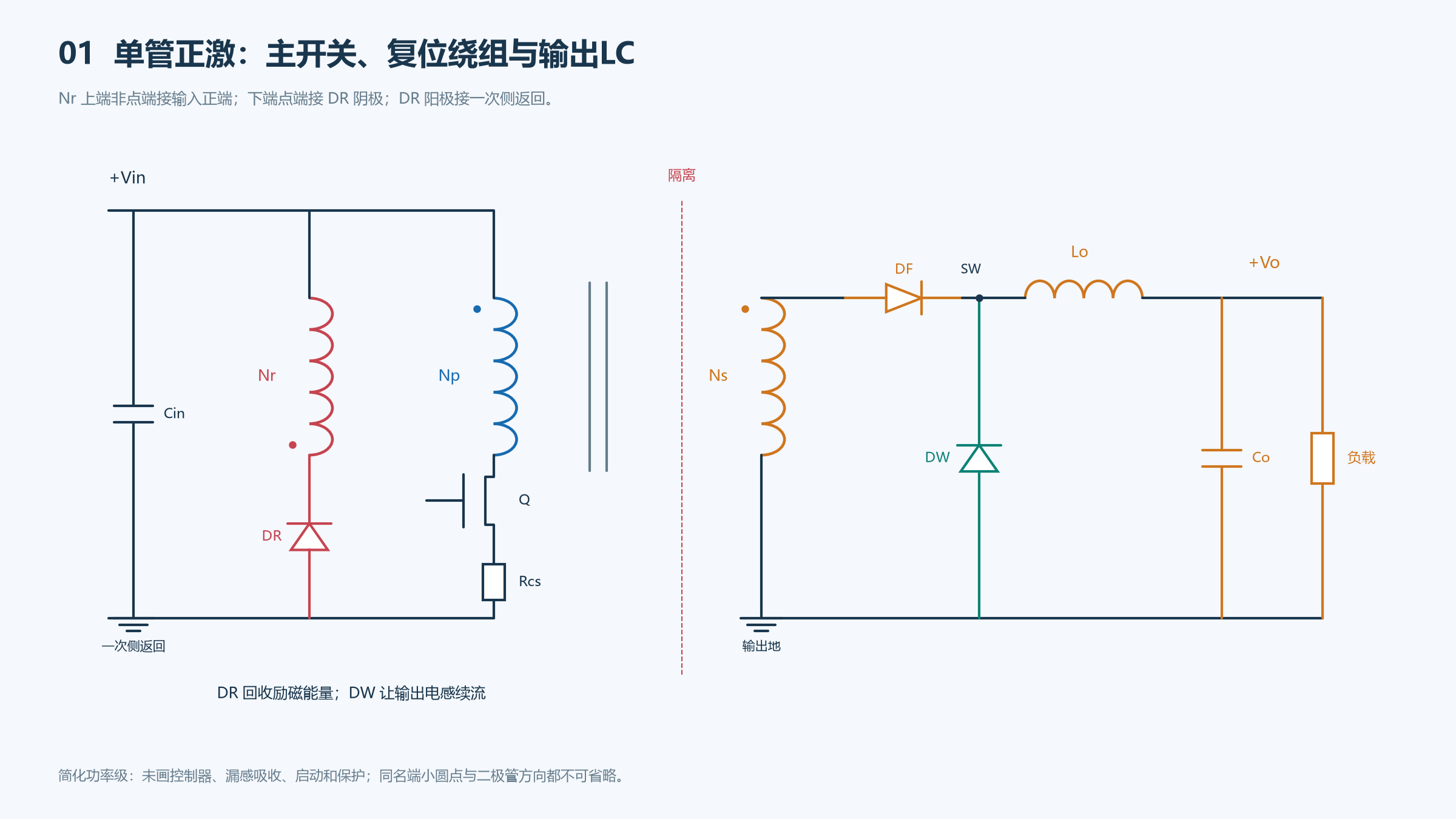

复位绕组Nr与主磁芯耦合，但极性和连接使它在主开关导通时复位二极管DR截止，关断时DR导通，把励磁能量送回输入电容。图中复位绕组上端为非点端并接输入正端，下端为点端并接DR阴极，DR阳极接输入负端。

关断复位时，电流从输入负端经DR进入复位绕组点端，再由非点端流向输入正端。这一电流给输入电容回送能量，同时使初级得到负向复位电压。一定要结合点端看感应电压，不能仅凭图上绕组在左还是右猜极性。

2.4 哪些元件在图中暂时省略

基础图只保留主要功率路径。实际还需要栅极电阻、采样滤波、漏感吸收、启动与辅助供电、反馈补偿和保护。市电输入还要包含整流、储能、浪涌、保险及EMI处理。

完整设计应把每个附加模块对应到具体问题。复位绕组解决励磁伏秒，吸收解决寄生尖峰，反馈调节平均输出，保险负责规定故障切断；它们不能因为都带有“保护”含义就互相混用。

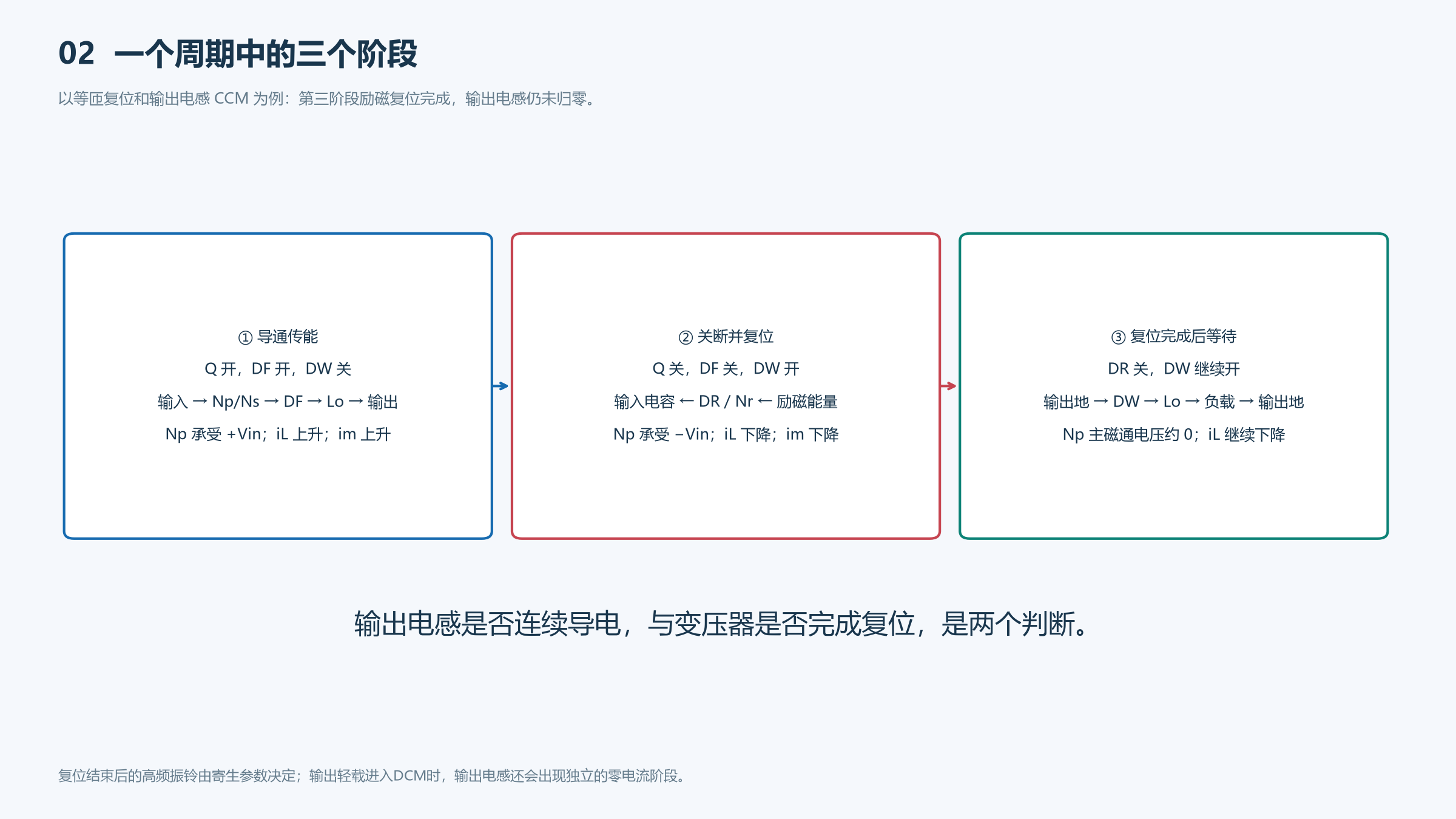

三、三个工作阶段：传能、复位与复位后的等待

3.1 阶段一：主开关导通

初级得到近似Vin，次级得到kVin，其中k=Ns/Np。DF导通，DW截止，输出电感电压约为kVin−VF−Vo。只要这个电压为正，电感电流向上爬升。变压器同时产生励磁电流，其斜率约Vin/Lm。

初级电流包含两部分：输出电感电流折算到初级的kIL，以及励磁电流im。在理想突然开通的模型中，即使励磁电流从零开始，初级负载分量也可能立刻跳到非零值。真实上升由漏感、器件和换流决定，不能把整条初级波形都理解为从零开始的励磁三角形。

3.2 阶段二：关断与磁芯复位

主开关关断后，DF截止、DW导通，输出电感电流下降。初级励磁电流转入复位绕组，使DR导通，初级承受反向电压，磁通逐渐回到该周期起点附近。此时输出仍由Lo供能，复位绕组中的电流不是输出负载电流。

如果复位绕组与初级等匝，理想负向初级电压幅值与输入相同，所需复位时间近似等于导通时间。主开关漏极因此升到约两倍输入。漏感尖峰还会叠加，实际耐压不能只看这个理想平台。

3.3 阶段三：复位结束但电感仍在续流

励磁电流降到接近零后，DR停止导通，初级复位平台结束，漏极可能进入寄生振铃。输出电感并不会因此停止工作，只要IL仍大于零，DW继续导通，直到下一次主开关开通。

如果负载很轻，输出电感可能在周期结束前降到零，进入输出DCM。这里的DCM是输出电感模式，和变压器是否完整复位是不同问题。正激可以在输出CCM时每周期完整复位，也可以在输出DCM时发生错误复位，两者不能混为一谈。

3.4 用波形识别阶段

栅极告诉你导通区间，漏极的高平台与复位绕组电流告诉你复位区间，输出电感电流告诉你CCM或DCM。仅凭一个栅极方波，不能证明磁芯复位正确，也不能判断输出电感有没有饱和。

建议同时记录初级电压、电流、漏极、复位电流和输出电感波形，再用共同时间坐标标注三个阶段。如果通道有限，可在相同稳态条件下分次测量，但必须确保负载、输入和控制模式没有变化。

四、符号与模型：明确匝比、参考侧和压降

4.1 本文的统一定义

k=N_s/N_p；　r=N_r/N_p；　T_s=1/f_s；　D=t_on/T_s

k用于次级电压和初级反射电流，r用于复位时间。某些资料把Np/Ns也写成n，把Np/Nr写成复位比，和本文方向相反。使用任何外部公式前都先把定义展开成真实匝数，避免一会儿正比一会儿反比。

Lm是初级参考励磁电感，Lo是输出储能电感。ΔIL表示输出电感峰峰纹波，Io为平均输出电流。Im,pk表示初级参考励磁峰值，Ip,pk则包含负载分量，两者通常相差很大。

4.2 正向与续流压降分开写

VF表示DF导通压降，VW表示DW导通压降，RL表示输出电感及相应串联路径的等效电阻。低压输出时两只二极管压降可能不同，同步整流后更不能简单都用一个固定数字。

本文先推导含VF、VW的恒压降模型，再在算例里令两者相等简化。铜阻、主开关压降、漏感换流和死区作为后续迭代项。这样能看清每个假设的作用，而不会把忽略项误认为不存在。

4.3 四类电流分别解决什么

峰值用于器件脉冲、限流和输出电感饱和；RMS用于绕组、导通电阻和电容发热；平均值用于功率和电荷平衡；励磁电流用于主磁通和复位。初级端口总电流虽然有利于保护，却不宜直接代入LmI/(NpAe)算磁密。

公式默认使用SI单位。若磁密计算使用V、μs、mm²，时间和面积的微单位可以抵消；如果用mH和mm²，则必须显式换算。建议电子表格保留基本单位列，显示列再换成微亨、微秒和毫特斯拉。

五、输出关系推导：为什么正激像隔离Buck

5.1 对输出电感做伏秒平衡

导通阶段电感电压为kVin−VF−Vo，续流阶段约为−VW−Vo。稳定CCM要求一个周期内电感电压积分为零：

D(kV_in−V_F−V_o)+(1−D)(−V_W−V_o)=0

整理得到：

V_o=DkV_in−DV_F−(1−D)V_W

忽略两只二极管时就是Vo=DkVin。这个公式来源于输出电感平衡，不是单独由变压器匝比给出。次级脉冲幅值可能远高于输出，低通平均后才得到目标直流。

5.2 加入铜阻后的占空比

D≈(V_o+V_W+I_oR_L)/(kV_in−V_F+V_W)

这只把Lo电阻近似为平均压降，变压器铜阻和主开关等影响还需相应折算。最低输入下占空比通常最大，必须同时满足控制器DMAX和磁芯复位约束。满载压降会使实际占空比大于理想值，所以设计不能在最低输入恰好占满极限。

5.3 当VF等于VW

若两只二极管均取Vd、暂不含铜阻，则：

D≈(V_o+V_d)/(kV_in)

这解释了为何很多资料把正激写成“输出加一个二极管压降”。并不是每个时刻有两只二极管串联，而是一个周期里分别由DF和DW承担电流，两段加权后约为一个压降。

5.4 效率不能随意塞进匝比公式

输入功率可用Po/η做预算，但η不是把Vo=DkVin改成Vo=ηDkVin的万能修正因子。效率包含控制、驱动、磁芯和钳位等损耗，其中有些并不表现为与输出串联的固定压降。

正确做法是先把压降和有效导通时间纳入电压关系，再独立建立损耗表。若效率预算过于乐观，就修改器件、结构或目标，并重算输入与热；不要用一个人为百分比掩盖丢失的时序或错误匝比。

六、磁芯复位推导：50%不是所有正激的固定天花板

6.1 复位绕组电压反射到初级

复位时Nr绕组被输入母线及DR钳住，初级获得的反向电压幅值近似为VinNp/Nr=Vin/r。忽略二极管与铜阻，伏秒平衡要求正向Vin·ton由负向(Vin/r)·treset抵消：

t_reset≈r·t_on；　D+rD≤1；　D_max,ideal≤1/(1+r)

等匝复位r=1时得到D≤0.5。实际要预留二极管换流、控制公差、寄生与过渡时间，不能把0.500当作可长期无余量工作的目标。

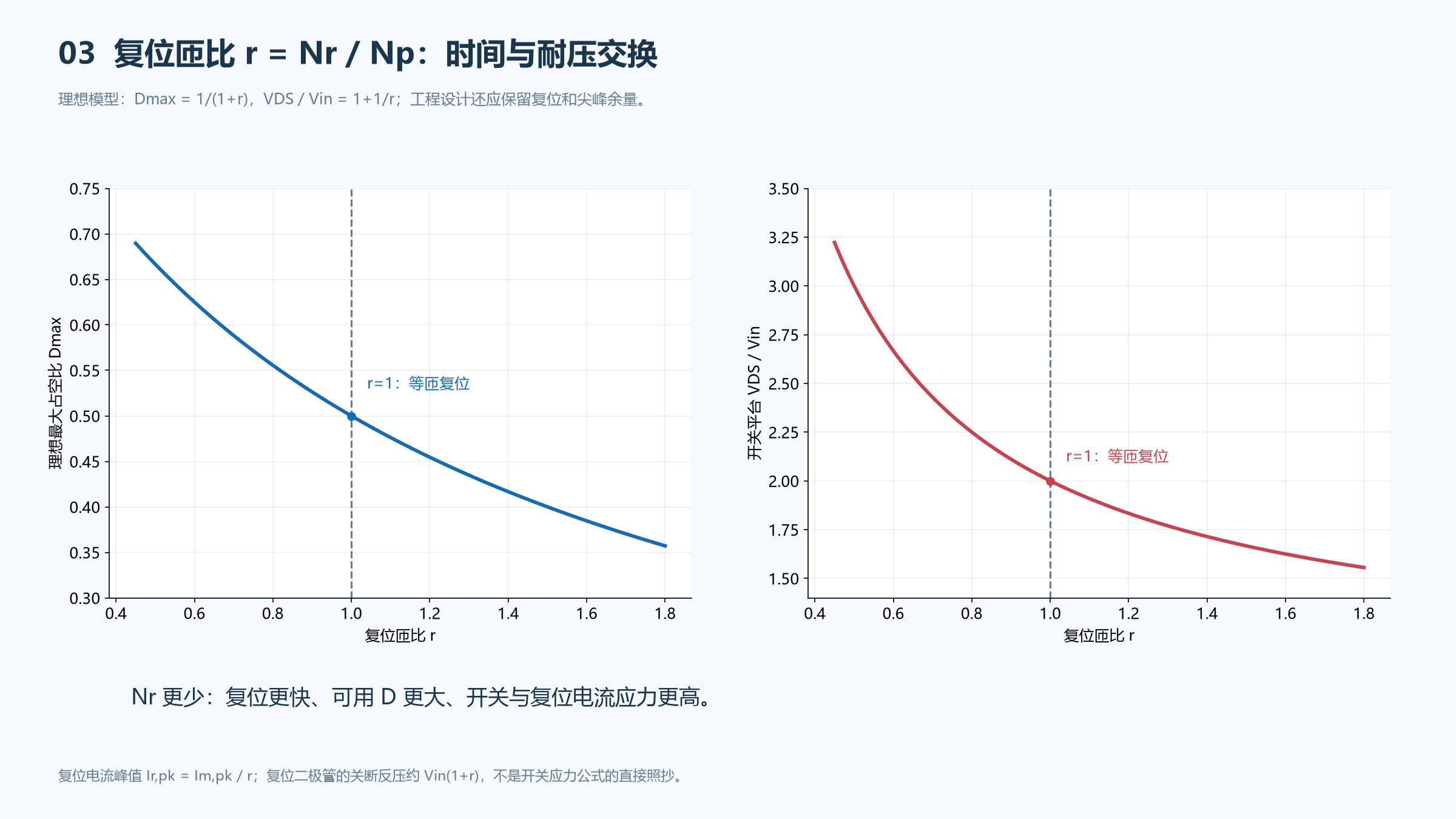

6.2 复位匝数少一点会怎样

Nr减少，r变小，反向复位电压幅值增大，复位时间缩短，理论可用占空比提高。但主开关承受更高反射电压，复位绕组峰值电流也因Np/Nr变大。时间收益需要用电压和电流应力交换。

V_DS,reset≈V_in(1+1/r)；　I_r,pk≈I_m,pk/r

例如r=0.5，理论D极限为2/3，但漏极平台约3Vin；r=2，平台约1.5Vin，却需要更长复位，只允许D≤1/3。不能把“增加复位匝数”误写成“更快复位、更高占空比”，这个方向恰好相反。

6.3 导通期间DR也承受反压

按本文接线，导通时复位绕组感应电压使DR阴极高于输入负端，其理想反压量级约为Vin(1+r)。开关与复位二极管的应力不是同一表达式，只有等匝时两者都约为2Vin。

设计还要包含漏感、恢复、布局和母线瞬态。复位二极管平均电流可能很小，但高反压与动态仍决定选型；把它当作一只低频小信号二极管可能造成复位异常。

6.4 关断不等于主磁通已经归零

如果下一个脉冲提前开始，正向伏秒没有被撤回，磁通会逐周期偏移。输出反馈甚至可能把掉压理解为需要更大占空比，加速进入失控。最大占空比限制、软启动和欠压处理必须与复位能力一致。

真实磁芯有剩磁，复位是让磁状态回到可重复起点，不应简单宣称每周期精确回到B=0。铁氧体材料、磁滞、装配和温度都会影响绝对B起点，设计应对峰值和可用摆幅留余量。

七、双管正激：两个管同时开，不是半桥交替开

7.1 开关和绕组的位置

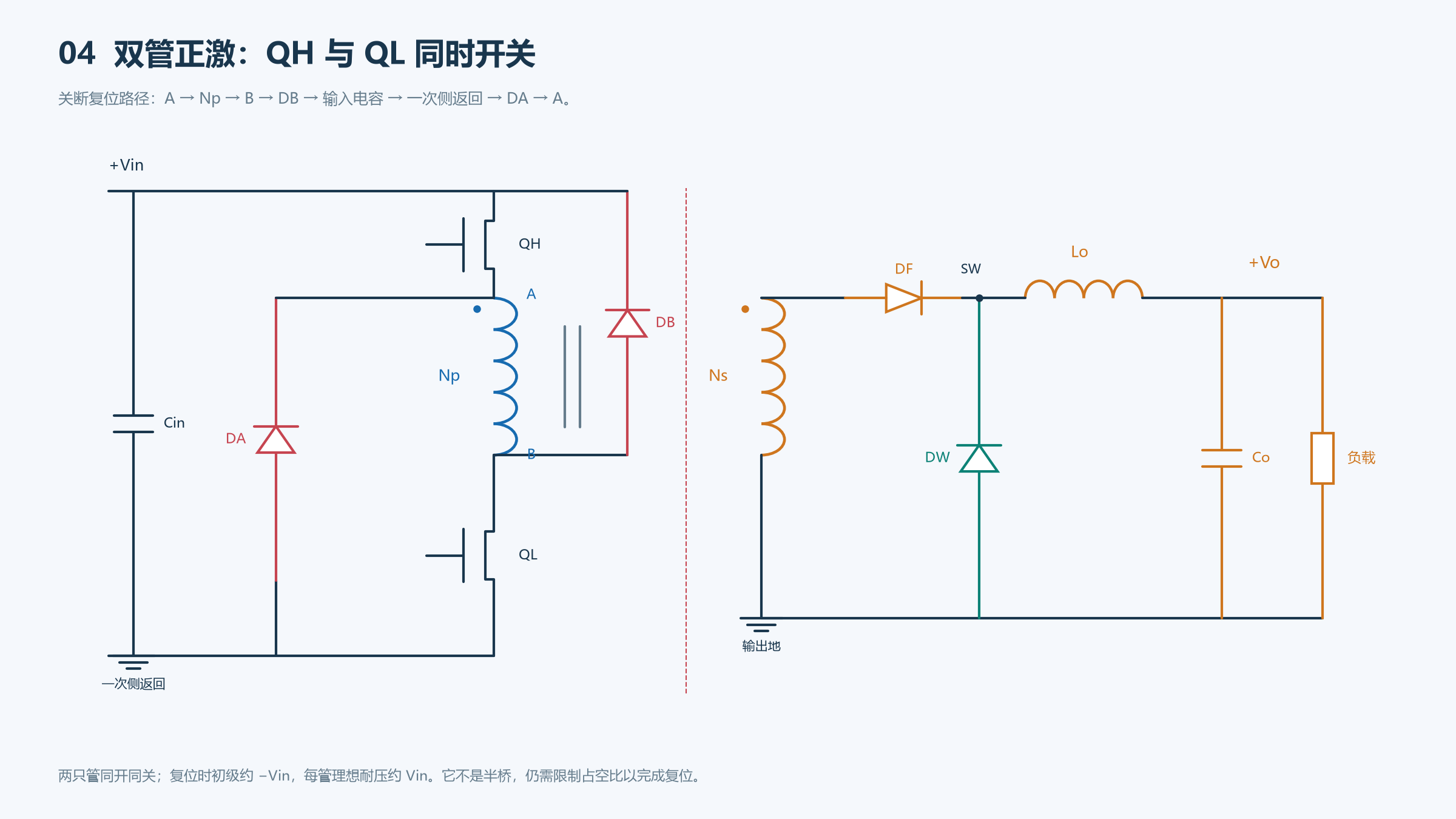

上管QH位于输入正端和初级上端A之间，下管QL位于初级下端B和热地之间。两管同时导通，初级得到近似完整Vin，次级电路仍是DF、DW、Lo和Cout。它没有通过两管交替给初级施加正负电压，因此不是半桥。

复位二极管DA从热地指向A，DB从B指向输入正端。两管关断后，励磁电流由B经DB流向母线，再从母线负端经DA回到A，使初级承受约−Vin，励磁能量回送输入。

7.2 为什么每只管约承受Vin

复位时A被钳到略低于地，B被钳到略高于输入正端。QH上下两端差约为Vin，QL两端差也约为Vin，而不是每管自动均分某个浮动总压。两只复位二极管提供了各自受控钳位参考。

实际每管仍可能有局部寄生尖峰、二极管动态和关断不同步应力。双管降低理想耐压不代表取消所有吸收和测试，也不能用“两管串联，所以随便各选一半耐压”的逻辑替代分析。

7.3 占空比仍需要复位时间

双管正激正向和复位电压幅值近似相等，所以理想复位时间近似等于导通时间，D仍应小于0.5并留裕量。它取消专用复位绕组，但没有取消主磁通的伏秒平衡要求。

两管驱动必须尽量同步。若一管先关，另一管继续导通一段时间，会改变端点钳位和换流。高边管的VGS必须相对于其源极测量，不能以热地代替；高边驱动供电和隔离是比单管更多的设计工作。

7.4 双管正激和双管反激也不同

两者可能都有两个同时开关的初级开关和回馈二极管，但次级极性与输出储能方式不同。双管正激导通送能并由Lo续流；双管反激导通储能、关断由次级释放。判断拓扑应看功率路径，而不是数MOSFET数量。

八、其他复位方式：RCD、有源钳位和谐振复位

8.1 RCD复位与漏感钳位不能只看名字

某些单管正激用RCD网络承担励磁复位，另一些正激已经有复位绕组，RCD只处理漏感尖峰。前者必须连续吸收每周期励磁能量并建立足够负伏秒，后者不能无条件替代复位绕组。

阅读原理图时应追踪励磁电流在关断后究竟流到哪里、初级负电压持续多久。如果某只钳位只在数十纳秒尖峰期间导通，而励磁复位需要数微秒，它很可能只在处理漏感。

8.2 有源钳位的基本关系

有源钳位增加辅助开关和电容，在关断区间建立受控复位电压，并利用谐振改善开关条件。假设复位作用覆盖近似整个关断区间，可由伏秒得到：

|V_reset|≈V_inD/(1−D)

常见结构中主开关应力量级与Vin/(1−D)有关，但钳位电容两端电压取决于高边、低边连接和定义，不能把同一公式直接套到所有电容上。D提高会使复位电压与应力快速上升。

8.3 可以超过50%，不等于可以任意接近100%

有源钳位的复位电压可以自适应，因此可突破等匝复位的50%限制；但器件耐压、钳位电容、谐振能量、最短关断和控制器DMAX仍然限制工作。低输入启动、轻载与过渡尤其需要验证。

零电压开通依赖足够的换流能量和正确死区，不是用了有源钳位就全范围自动ZVS。辅助开关的体二极管方向、驱动极性、时序和容性负载必须按具体方案设计，不能在普通单管正激边上随意加管改装。

8.4 谐振复位

谐振复位利用励磁电感、寄生或外加电容让初级在关断后出现复位电压波形。它可能减少某些器件，却使复位峰值和时间依赖电感、电容、负载及输入。仍应对实际负向电压积分，而不是看到漏极振铃就认为每周期已复位。

8.5 如何选择

九、变压器设计：先伏秒，再励磁电感与电流

9.1 磁密变化量

ΔB≈V_int_on/(N_pA_e)；　N_p≥V_int_on,max/(A_minΔB_allow)

正常闭环CCM下D可能随Vin反比变化，使VinD近似恒定，但启动、限流、最低频率与控制失常未必如此。因此应分别检查正常受控点、硬件最大脉宽和异常保护实际波形，不能把最低输入正常伏秒当作所有工况上界。

9.2 主磁通不按总初级电流计算

i_p≈k i_L+i_m；　ΔI_m≈V_inD/(L_mf_s)

初次级负载安匝主要抵消，剩下励磁安匝建立主磁通。把含有四安负载反射电流的Ip全代入LmI/(NpAe)，可能算出荒唐的大磁密。励磁电感是并联支路，不是串联承受所有功率电流的储能电感。

9.3 正激磁芯通常不需要像反激那样的大气隙

正激希望较大的Lm降低励磁电流，因此普通传能铁氧体磁芯通常采用无设计大气隙或受控小气隙。装配间隙、材料和结构仍会影响AL；“无气隙”并不代表实际磁阻为零或无限电感。

输出电感Lo则需要储能，往往采用有气隙或分布气隙结构。两个磁件外观相似，但设计任务相反：变压器希望低励磁储能，Lo必须承受负载电流下的储能与偏置。不要把反激磁芯直接换进正激并期待励磁电流自动合适。

9.4 AL与电感

L_m=A_LN_p²

AL应来自实际磁芯、材料和装配，不是外形系列的固定数字。若计算目标Lm过高而实际AL不足，要调整磁芯或匝数，并检查窗口、铜损和匝比；不要只在表格里填一个漂亮的Lm。

9.5 主磁密摆幅与绝对峰值

正激单向导通与复位通常使磁密在一侧或带偏置的区间变化，ΔB不必等于2Bpk。材料剩磁、复位方式和有源钳位直流偏置会改变起点。损耗计算与饱和检查需要分别匹配ΔB、绝对峰值和波形。

十、输出电感计算：正激的主要储能元件

10.1 先选纹波目标

可先让额定负载下峰峰纹波为平均电流的一定比例，再根据体积、动态、损耗和轻载模式迭代。较小纹波通常需要较大电感，降低峰值和电容应力，却可能增加体积、铜阻与控制响应限制。没有适用于所有产品的固定百分比。

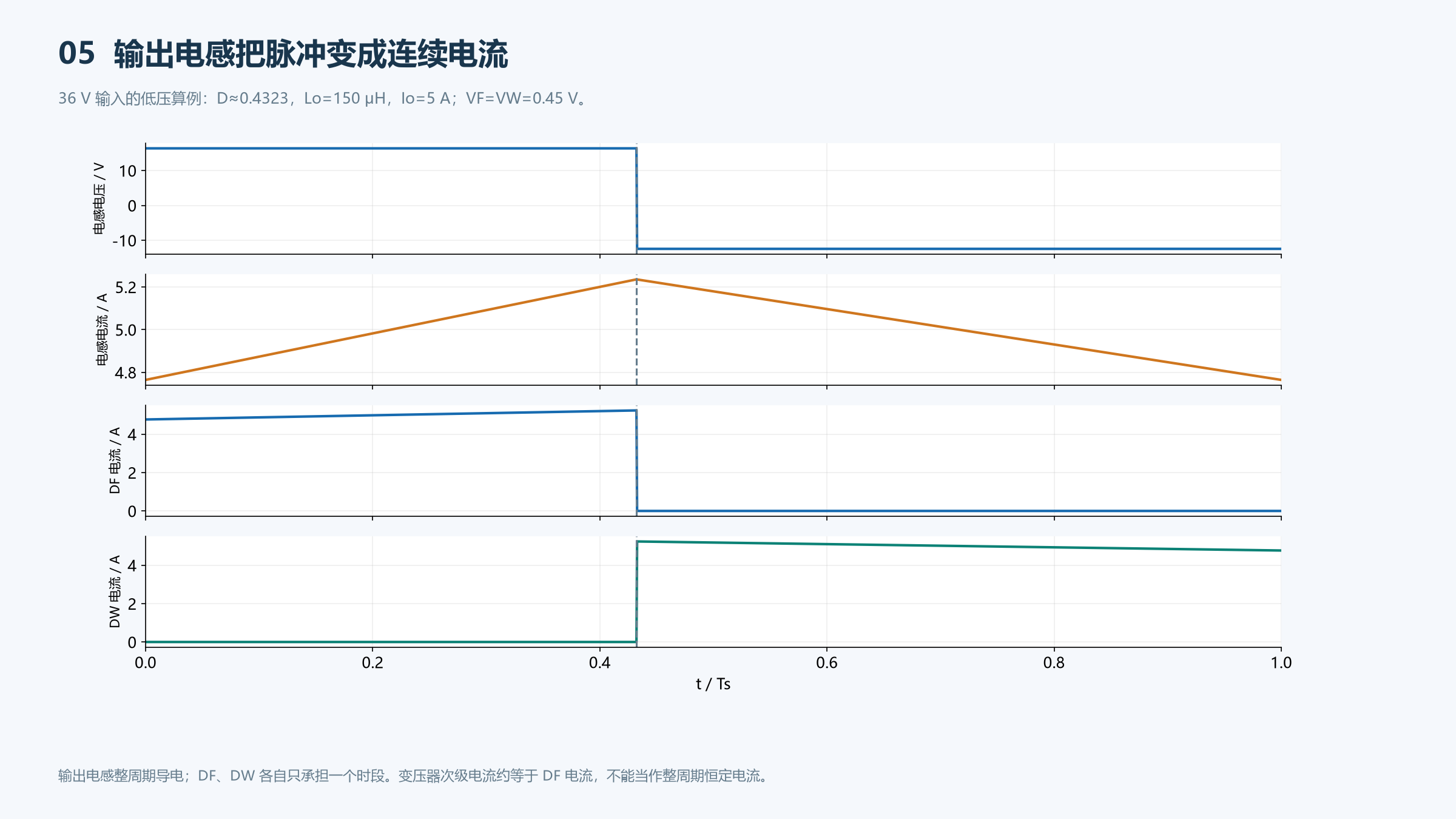

ΔI_L=(kV_in−V_F−V_o)D/(L_of_s)=(V_o+V_W)(1−D)/(L_of_s)

两式应在同一稳态模型下相等，是独立检查的好方法。在恒输出、固定频率、压降近似固定时，高输入D更小、关断时间更长，纹波往往反而更大。不能习惯性把最低输入当作所有电流指标的最坏点。

10.2 峰谷与RMS

I_L,pk=I_o+ΔI_L/2；　I_L,val=I_o−ΔI_L/2；　I_L,rms=√(I_o²+ΔI_L²/12)

CCM要求谷值为正。Io≈ΔIL/2是理想模式边界，负载更低时应重新使用DCM关系。电感饱和电流要覆盖保护前的最大真实电流，不是只覆盖正常Io；温升能力则主要由RMS与交流损耗决定。

10.3 输出电感的储能

E_L,pk=½L_oI_L,pk²

电感不仅要承受每周期纹波能量，还一直带着负载直流偏置。只按ΔI做磁芯饱和检查会漏掉主要磁密。磁芯材料可能随偏置缓慢降感或出现更陡非线性，厂家饱和定义也可能是电感下降某个百分比，选型时要看曲线。

10.4 磁芯匝数与气隙

B_pk,linear≈L_oI_L,pk/(N_LA_e,L)；　A_L,L=L_o/N_L²

g_eff≈μ₀N_L²A_e,L/L_o

气隙近似假定气隙磁阻占主导，忽略边缘磁场和有限磁芯磁阻。它用于估量与选AL，不是每个接面都垫同一厚度的施工指令。最后要在装配状态测电感，并核对大电流偏置、温度和热点。

10.5 电感DCR与动态

Lo的电阻长期承受接近Io的电流，低压输出尤其敏感。五伏两安时，100 mΩ就产生约0.4 W及0.2 V压降。铜面积、平均匝长和引线都要计算，不能因为变压器不热就忽略输出电感。

负载突增时电感电流不能瞬间增加，输出电容先补差；负载突然消失时电感能量要被电容或其他路径吸收。Lo选得很大可能使纹波小，却增加负载卸载过冲和动态补偿难度，必须一起评估。

十一、初次级和整流器电流：把一个周期积分完整

11.1 变压器次级只在导通阶段传能

输出电感一直有电流，不代表次级绕组一直流这个电流。在CCM中，次级在主开关导通阶段承担接近IL的电流，关断后该电流转入DW。假设导通阶段电流在谷值和峰值间线性变化，可以求次级RMS：

I_s,rms=√[D(I_o²+ΔI_L²/12)]

这也是DF导通电流的完整周期RMS。次级线径不能直接按Io选，也不能只用D乘Io作为发热电流。IoD是平均整流电流，发热仍取决于RMS与具体导通模型。

11.2 主整流与续流各自平均电流

I_DF,avg=DI_o；　I_DW,avg=(1−D)I_o

I_DW,rms=√[(1−D)(I_o²+ΔI_L²/12)]

高输入下D更小，续流器件平均电流和导通时间往往更大，可能比DF更热。两只器件外观和额定安数相同，不代表实际损耗相同。同步整流设计也应分别计算两只管子的RMS、体二极管与死区损耗。

11.3 初级RMS要包含同相上升的励磁电流

设初级导通起点为a=k(Ιo−ΔIL/2)，终点为b=k(Ιo+ΔIL/2)+Im,pk，且本节近似励磁从零线性增加，则：

I_p,rms=√[D(a²+ab+b²)/3]

不要把负载RMS与励磁RMS直接平方相加。它们在导通区间同相、存在交叉项，并非两个互不相关的随机电流。用起终点积分的梯形公式更直接，也能同时给出主MOSFET导通损耗所需值。

11.4 复位绕组的电流

等匝复位时，复位电流近似从Im,pk下降到零，持续D个周期，所以Ir,rms≈Im,pk√(D/3)。不同复位比下峰值和时间均改变，要以实际波形重新积分。复位绕组虽然电流小，仍要满足耐压、绝缘、端接与制造强度。

在本文复位电流从峰值线性下降到零的模型下，一般复位比r对应峰值Im,pk/r和归一化复位时间rD，可以合并写成：

I_r,rms=(I_m,pk/r)√(rD/3)=I_m,pk√[D/(3r)]

双管正激在复位时，主初级绕组本身还承受返回的励磁电流。因此变压器初级铜损的完整RMS应包含导通传能和关断复位两段；每只主MOSFET的导通RMS仍只取各自开关导通段。不能把某个电流值不分器件地用遍整张损耗表。

双管的两段电流在时间上互不重叠，所以这一次可以把各时段的均方值相加。等幅正负初级复位、复位持续约D个周期时：

I_{Np,rms,双管}=√[D(a²+ab+b²)/3+DI_m,pk²/3]

五伏算例在230 V母线时，这个完整初级RMS约0.09608 A，而每只开关的导通RMS约0.09536 A；励磁电流较小时差别不大，但计算对象仍必须标清。

11.5 输入源电流不是主开关电流的简单平均

复位能量回到输入时，局部输入电容承受反向电流。用输入电压乘主开关平均电流，会把往返励磁能量当作全部净输入功率。正确净输入需要把返回分量扣除，实际损耗再单独加入。

这个关系解释了为何很大的励磁往返功率不必全部变成热，但仍增加器件、电容与绕组应力。回馈效率有限，二极管、铜线和磁芯依然耗能；不能把“能量回收”理解为励磁电流完全没有代价。

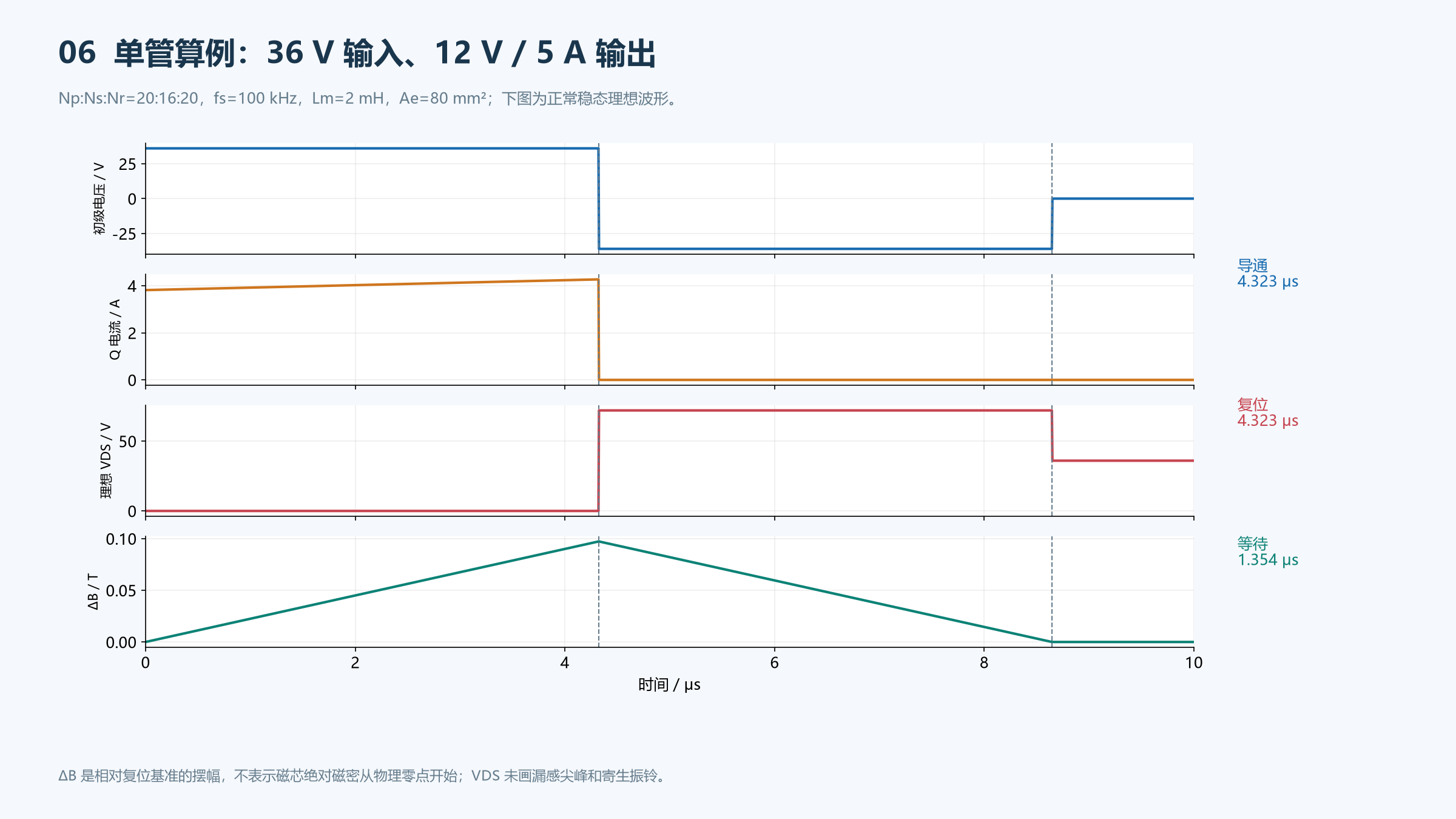

十二、单管完整算例：36～60 V输入，12 V/5 A输出

12.1 设计输入表

从最低输入与目标DMAX反推，k至少应约为(12+0.45)/(36×0.45)=0.7685。选16/20=0.8，最低输入正常占空比约0.4323，距离0.45仍有一定余量。实际铜阻可能吃掉该余量，后续要用热态参数复核。

12.2 占空比、导通与复位

D_36V=12.45/(0.8×36)=0.43229；　t_on≈4.323 μs

等匝复位约需4.323 μs，10 μs周期还剩约1.354 μs作为复位后的等待。48 V时D≈0.32422，导通约3.242 μs；60 V时D≈0.25938，导通约2.594 μs。最低输入是复位时间余量最小的正常点。

这个余量是依据理想稳态模型算出，不包括开关延迟和过渡。测试时还要检查最低频率、输入跌落、软启动、过载和反馈饱和，不能只检查标称48 V的漂亮波形。

12.3 磁密与励磁电流

正常VinD≈15.5625 V，伏秒约155.625 V·μs。Np=20、Ae=80 mm²：

ΔB_e≈155.625/(20×80)=0.09727 T；　ΔB_local≈155.625/(20×72)=0.10807 T

Lm=2 mH对应Im,pk≈0.07781 A，AL=2 mH/20²=5000 nH/匝²。这个AL对具体磁芯和材料是一项需要确认的条件，不是所有80 mm²铁氧体都能自然满足。如果实际Lm只有一半，励磁峰值和回收能量都会增加，应重新计算而非假装一样。

12.4 输出电感纹波

ΔI_L,60V=12.45(1−0.25938)/(150 μH×100 kHz)≈0.61472 A

高输入峰值约5.3074 A，谷值约4.6926 A；低输入纹波约0.4712 A，峰值约5.2356 A。满载均处于CCM，输出电感RMS约5.002～5.003 A。模式边界大约在0.24～0.31 A附近，轻载需要考虑DCM或跳脉冲。

12.5 MOSFET与整流器初算

最高输入下理想漏极复位平台约120 V，复位二极管理想反压也约120 V，均需要加入尖峰与瞬态。可以评估200 V等级主MOSFET，但应以真实最高波形、驱动、热态阻值和功耗决定，而不是只把理想120 V向上凑一个档位。

DF和DW理想反压量级最高约kVin=48 V，实测还可能有漏感与结电容振铃。低压整流器需权衡压降和反压裕量。最低输入初级开关RMS约2.657 A，最高输入约2.059 A；但初级峰值最高约4.324 A出现在高输入，说明RMS最坏点和峰值最坏点不一定相同。

12.6 输出电感磁芯初选

用Lo=150 μH、最大正常峰值5.307 A，先取NL=48、Ae,L=80 mm²，可得线性Bpk≈0.2073 T。目标AL≈65.1 nH/匝²，理想等效总气隙约1.544 mm，峰值储能约2.113 mJ。

这个气隙已经足以让边缘磁场与绕组损耗值得关注。需要结合实际骨架、分布气隙或其他结构评估，而不是随手磨出一点五毫米。电感线径按五安RMS和温升选，窗口必须容纳48匝大铜面积及绝缘；若放不下，增大磁芯或改变材料与匝数。

12.7 算例有哪些尚未闭合的项

尚未确定具体磁芯材料、MOSFET型号、两只整流器、控制器、热态铜阻、漏感和补偿。所有给定值是可自洽的起点，不构成已经合格的整机。下一轮应实测AL和漏感，估算铜阻，把压降补进D，再确认最低输入仍有足够复位和调节裕量。

十三、绕制方法：变压器和输出电感分开做工艺卡

13.1 先写引脚与观察方向

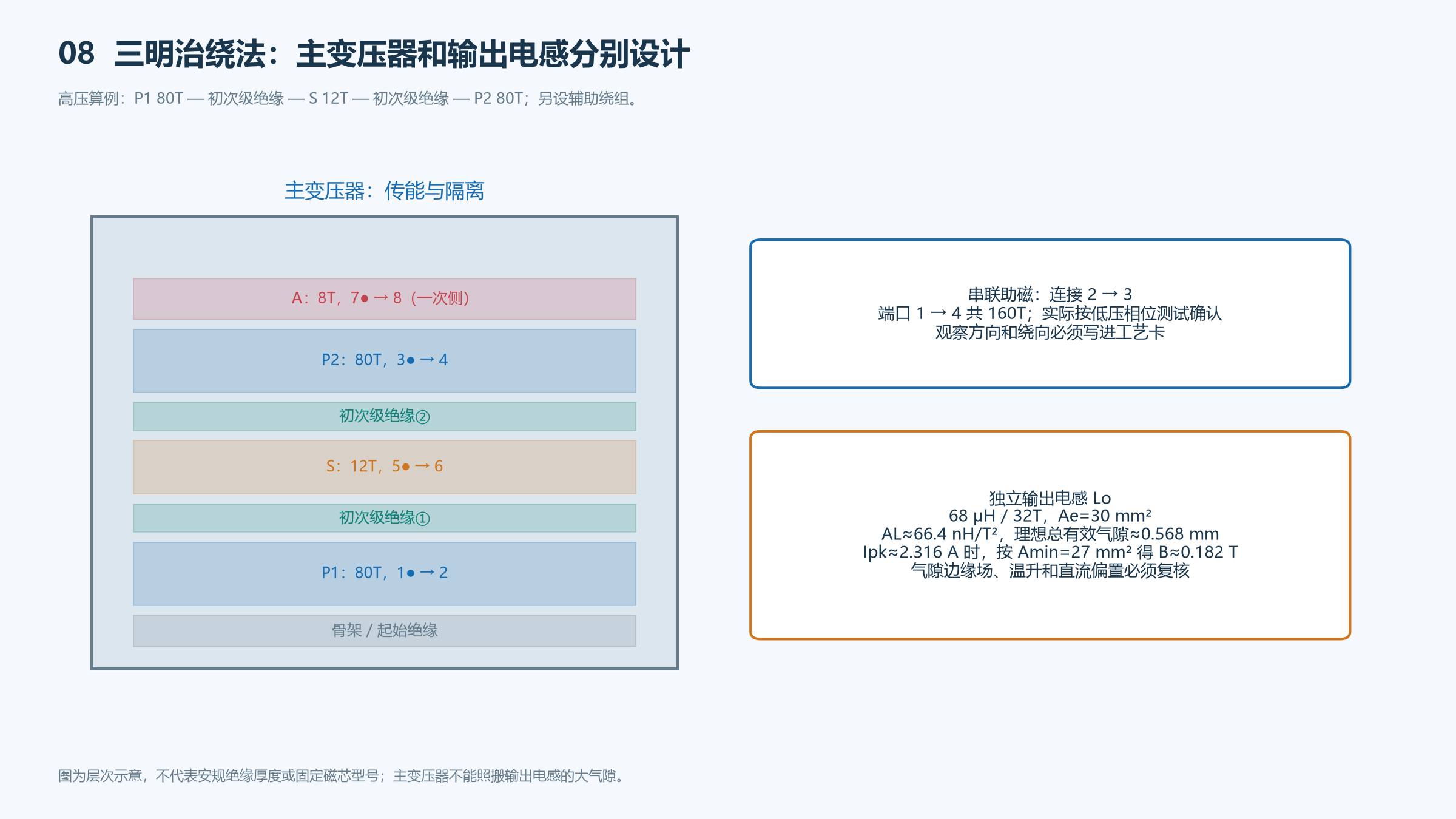

从引脚侧观察，定义Np的点端为1脚，主初级为1—3；P1为1—2十匝，P2为2—3十匝，同向串联。次级点端5脚、非点端6脚，共十六匝。复位点端7、非点端8，共二十匝。

单管图中8脚接输入正端，7脚接DR阴极，DR阳极接输入负端。次级5接DF阳极、6接输出地。磁件引脚定义和原理图必须一致；生产者不应通过导线颜色猜点端，也不应靠“通常都是这样接”省略记录。

13.2 P1—S—P2三明治绕法

把初级分成十匝和十匝，次级夹在中间，可以降低漏磁场储能与平均耦合距离。两段初级电流相同，不能按一半电流选线。串联助磁后总初级20匝，不是两个独立20匝，也不是10匝并联。

建议顺序为P1、初次级绝缘、S、初次级绝缘、P2、复位绕组、外包。复位绕组属于一次侧电位区，和P2之间仍需满足其最大层间电压与功能绝缘。若把复位绕组另作排布，应重新分析漏感和实际复位平台。

13.3 串联助磁怎样测

装芯后给每段施加合适频率与幅度的隔离小信号，确认P1和P2串联总电压为相加。极性反接会使总感应电压和电感大幅下降，可能在上电时出现严重电流。电压幅值和频率必须避免测试本身把磁芯推入饱和。

排线左右往返与电气绕向是不同概念。第一层从左到右、第二层从右到左，只改变导线沿骨架宽度的排布，不应该反向绕中柱。施工卡应画出起止线与观察面，减少文字歧义。

13.4 低压算例线材初算

最低输入初级RMS约2.657 A，若以3 A/mm²作初算需约0.886 mm²裸铜，可评估30股0.20 mm，总铜约0.942 mm²。次级最坏RMS约3.289 A，需约1.096 mm²，可评估36股0.20 mm，总铜约1.131 mm²。

复位绕组电流小得多，可评估较细单线，但线径还受机械强度、绝缘和端接限制。所有并股必须完整经过相同匝数并在端部可靠并联，漏焊细股会使实际铜面积不足。普通并股并不自动等于有换位结构的利兹线，交流电阻需要单独检查。

13.5 三明治不只有好处

增加初次级相邻界面通常会增加寄生电容，可能让共模噪声更强；两道绝缘也占用窗口。高dv/dt端放置、层间电位梯度和屏蔽会改变结果。不能以最低漏感作为唯一结构目标。

如果需要屏蔽，它通常应避免形成链接主磁通的闭合短路匝，并按EMI与绝缘要求连接。随意绕铜箔一圈后两端焊死，会形成危险短路匝。屏蔽线和磁芯夹具也要检查是否建立不受控电流路径。

13.6 输出电感另写一张工艺卡

Lo不需要初次级隔离匝比，但要记录NL、线型、每层匝数、气隙/AL、装芯压力和直流偏置要求。不能只交付“150 μH”而不说明在多少电流、什么温度下仍应满足多少电感。

气隙附近导线可能出现额外涡流损耗，厚铜箔与粗导体尤其需要关注。调整绕组位置、分布气隙和导体细分都可能有效，但要结合窗口和热点测试。样品测得室温空载电感正确，不表示满载热态也正确。

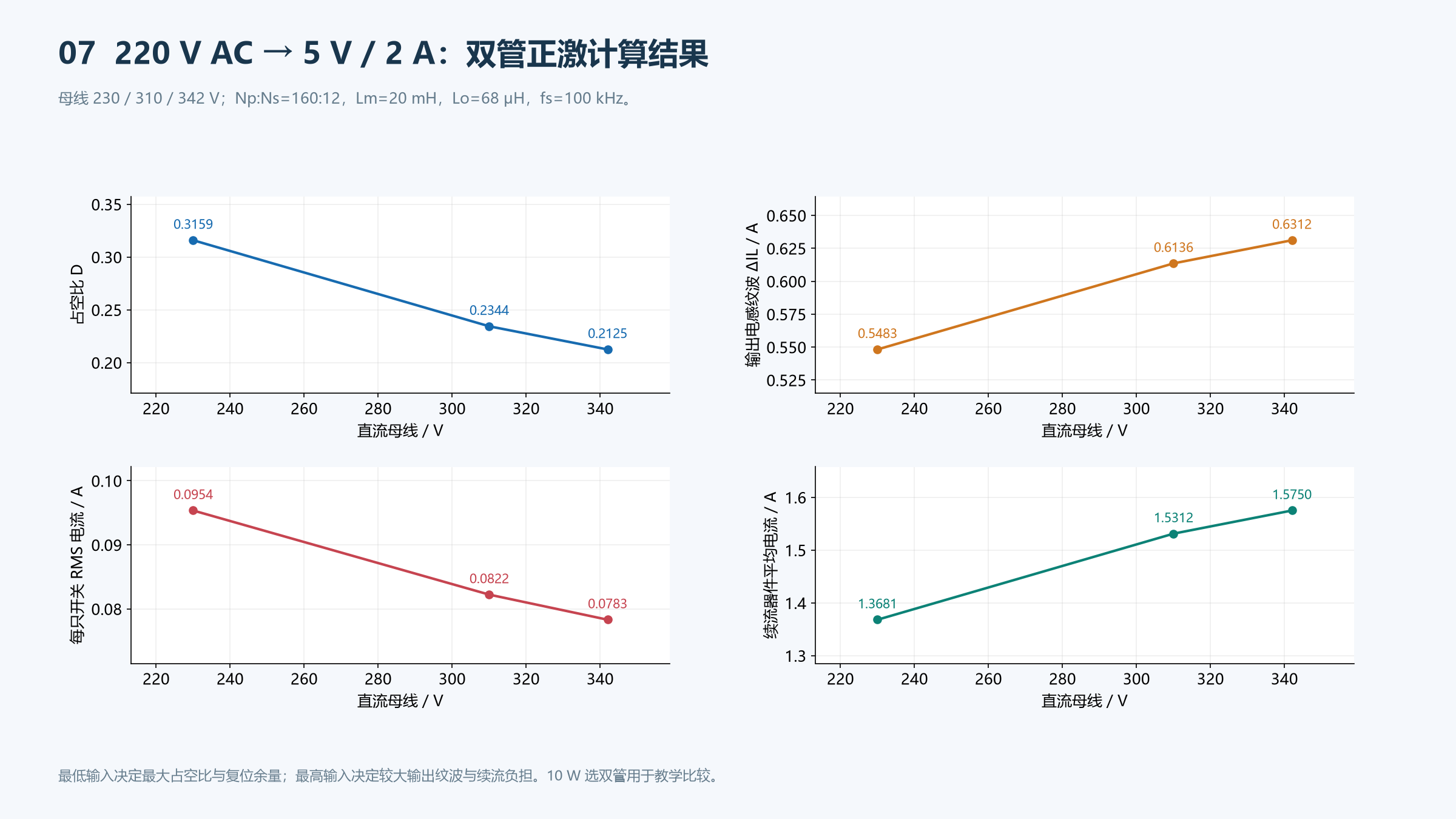

十四、220 V交流转5 V/2 A：为什么选择双管作对照

14.1 保持上篇相同输出目标

输入按220 V AC、50 Hz及±10%范围198～242 V设计。输出为5 V、2 A、10 W。这个规格下正激增加两只主开关、输出电感及驱动，成本可能高于反激，本文将它作为拓扑与计算对照，实际产品选型应同时比较效率、体积和成本。

若采用等匝复位单管，最高正常母线约342 V时漏极平台约684 V，还未包含尖峰。改双管后每只开关理想平台约342 V，耐压压力降低，但增加高边驱动和回馈二极管。这个变化是选择双管演示的直接原因。

14.2 交流先变成高压母线

V_bus,peak≈√2V_AC,rms−2V_F,bridge

220 V理想波峰约311 V，最低198 V波峰约280 V，最高242 V波峰约342.2 V。真正最低母线是储能电容放电谷值，不能用交流有效值或标称波峰替代。本文选230 V作为设计最低母线，包含纹波、公差和跌落空间，具体是否满足由输入电容及实测决定。

14.3 设计表

这里Np与Ns都为整数，没有再使用取整前的理想匝比。20 mH对应AL约781.25 nH/匝²，须由实际材料和装配确认。磁芯外形未指定，因此本表不是任意一个小型磁芯都能直接绕下的承诺。

14.4 占空比与复位

D_230V=5.45/(0.075×230)≈0.31594；　t_on≈3.159 μs

复位约需3.159 μs，周期还有约3.681 μs复位后余量。310 V时D≈0.23441、ton≈2.344 μs；342 V时D≈0.21248、ton≈2.125 μs。铜阻会使实际D增加，应在热态重新测量。

14.5 磁密与励磁峰值

V_inD=5.45/0.075≈72.667 V；　ΔB_e≈0.15139 T；　ΔB_local≈0.16821 T

励磁峰值约72.667/(20 mH×100 kHz)=0.03633 A。这个电流不大，但每周期回送的理想励磁功率约1.32 W；它大部分回到输入，不能直接全算损耗，也不是零代价。初级铜、复位二极管、磁芯和电容仍承受往返能量。

14.6 输出纹波与各器件电流

230 V时ΔIL≈0.54825 A，342 V时约0.63118 A。最高正常电感峰值约2.3156 A，谷值约1.6844 A，Lo,RMS约2.0083 A。输出电容RMS最高约0.1822 A，比相同输出反激的脉冲充电电容小很多，但纹波并不能描述负载瞬态所需容量。

表中的主开关RMS只含传能导通段；完整初级铜还要包含复位段励磁电流。DF最坏平均约0.6319 A，DW最大约1.575 A，两者不能都按同一平均值估算损耗。

14.7 器件耐压初选

每只主开关理想最高约342 V，工程上可评估650 V等级器件并根据实际尖峰、温度与浪涌留裕量。两只复位二极管也要核对母线反压、换流和回送路径。DF与DW在正常导通/复位阶段的理想反压量级最高约25.65 V，最终按实测振铃和异常选型，例如评估60 V或更高等级低压器件。

这不是说所有650 V MOSFET或60 V二极管都合格。RDS(on)、Qg、Coss、VF、漏电、封装热阻和重复脉冲能力都会影响。只有耐压和平均安数两列的BOM不足以指导样机。

十五、市电前端与储能：把交流输入也算完整

15.1 输入功率预算

5 V/2 A输出10 W，以80%效率先估输入有功功率12.5 W，总损耗预算2.5 W。两只整流器恒压降合计约0.45×2=0.9 W，剩下1.6 W供两只主开关、驱动、磁件、控制、桥堆和其他损耗。能否做到要靠损耗表和样机，不应把80%当作已验证指标。

交流输入电流不是简单12.5/220得到的RMS，因为桥堆加储能电容从交流波峰附近脉冲取电。输入功率因数、谐波和充电峰值影响桥堆、保险、NTC和EMI滤波选型。功率计应读有功功率，不能把视在功率误当效率分母。

15.2 储能电容按能量差初算

C_bulk≥2P_int_dis/(V_start²−V_end²)

最低198 V AC、桥堆总压降暂取2 V，则充电起点约278 V。以10 ms为保守放电时间、终点230 V、Pin=12.5 W，理想最低容量约10.25 μF。候选22 μF在同一近似下放到约256.8 V，低于此值的容差、老化与更长跌落还要另外检查。

50 Hz全波整流相邻波峰约10 ms，真实导通角会改变有效放电时间。较长掉电保持要求必须使用规定保持时间重新算，不能用十毫秒代表所有掉电场景。控制器VCC先欠压也可能让输出提前终止。

15.3 高压电容额定值与寿命

额定电压覆盖正常最高母线及设计瞬态，可评估400 V或450 V等级，再按浪涌管理和寿命要求确定。220 V AC不是220 V DC，250 V电容不能因为“输入只有220”而直接用于约311 V母线。

电容还要满足纹波电流、高温寿命、允许漏电和机械位置。双管回收励磁能量使局部母线电流包含返回分量，靠近开关的高频旁路应与大容量储能配合。不要让长走线电感迫使回收二极管产生额外尖峰。

15.4 保险、NTC、MOV和安规电容

保险按规定故障、时间电流和分断能力选择，不按正常输入平均电流机械放大。NTC限制上电冲击，热态重复上电要单独检查。MOV的工作电压、残压、能量和失效处理应与保险及整机浪涌要求配合。

X电容和Y电容承担不同位置与安全角色，不能仅用普通高耐压电容代替。输入EMI滤波还要核对阻尼、漏电和功率级相互作用；滤波器不是电感越大、电容越大就越好。

15.5 放电与测试接地

V(t)=V₀e^−t/(RC)；　R≤t/[C ln(V₀/V_target)]

放电电阻要看工作电压、持续功耗和故障，多只串联可分配电压但仍需核对单体额定。断电后测量母线实际残压，不把理论时间当成可以立即触碰的证明。示波器、电子负载和电脑USB的接地关系也应在接线前确认。

十六、市电算例的变压器与输出电感绕法

16.1 变压器分层与引脚

与配图工艺卡一致，定义P1为1点端到2共八十匝，P2为3点端到4共八十匝；连接2与3串联助磁，使完整初级1—4共160匝。次级5点端到6共十二匝。可采用P1—S—P2，两个初次级界面都按隔离要求设计。双管无需专门Nr，但仍可能需要一次侧辅助供电绕组。

初级上端接QH源极相关节点A，下端接QL漏极节点B，而不是直接把初级上端焊在母线正端。原理图、PCB与磁件施工卡同步定义，防止把单管引脚接法无修改地用于双管。

16.2 变压器线径初算

初级传能RMS最坏约0.09536 A，加上复位段后完整初级RMS略增；以3 A/mm²初算需约0.031 mm²以上。可评估0.22 mm裸铜单线，面积约0.0380 mm²，并用完整热态铜损和窗口校验。次级RMS最坏约1.128 A，初算需约0.376 mm²，可评估12股0.20 mm，总铜约0.377 mm²。

这些线材仅为候选。160匝初级有明显层数和层间电压，绝缘外径、胶带、边缘结构与落脚都会占空间。细线端接容易被烫伤或拉断，多股线还要确认每股去漆与润湿完整，不可只看外层焊锡。

16.3 主磁件AL与装配

目标Lm20 mH、160匝对应AL781.25 nH/匝²。若实际材料与磁路得到更高AL，励磁电流可减小，但要确认损耗和材料频率性能；若更低则要重算励磁和复位器件。主磁件不应为满足某个随意AL而模仿反激加入大气隙。

装芯压力、胶、接合面污染和磁芯配对都影响测量。初级其他绕组开路时测Lm，指定次级短路状态测漏感，记录频率、幅度和夹具补偿。未固定磁芯用手压测得的结果，不代表最终装配规格。

16.4 68 μH输出电感例值

取NL=32匝、Ae,L=30 mm²、Amin,L=27 mm²，正常最高IL,pk≈2.3156 A，则等效平均Bpk≈0.1640 T，局部线性检查约0.1822 T。目标AL≈66.41 nH/匝²，理想等效总气隙约0.568 mm。

输出电感若到3 A保护电流，按Amin线性估算约0.2361 T，还要结合材料、高温和电感下降曲线判断。主变压器的ΔB和输出电感的Bpk不能互相替代，即使两个磁芯都写着30 mm²，它们承担的磁化任务也不同。

16.5 输出电感铜线与窗口

Lo,RMS约2.008 A，用3 A/mm²初算需约0.669 mm²裸铜，可评估22股0.20 mm，总铜约0.691 mm²。三十二匝这种线束加绝缘可能占据明显窗口，应测实际束宽厚，再确定每层匝数与总高度。

若用一根较粗单线，DCR可能不错，但气隙边缘磁场和高频纹波带来的交流损耗需要评估。也不能默认细股越多越好，端接和工艺一致性可能成为瓶颈。最终用DCR、大电流降感和温升决定。

16.6 辅助绕组不沿用反激公式

正激辅助绕组若在主开关导通期间整流充电，其电容峰值近似Na/Np×Vin减去整流压降，不是简单按输出五伏加压降的比例。对于Na=8、Np=160，230～342 V母线时峰值量级约11.0～16.6 V。

这个范围只有在所选控制器UVLO、工作电流和VCC上限都允许时才可用。充电脉冲宽度、辅助负载、压降、漏感与轻载跳脉冲还会改变真实VCC。辅助绕组属于一次侧，仍不是可触摸的隔离输出。

十七、整流器与同步整流：电流分配决定损耗

17.1 DF与DW反压分别来自哪里

DW在主开关导通时承受SW的正脉冲，理想量级kVin。DF在复位阶段承受次级反向电压，单管约为kVin/r，双管约为kVin；再加实际节点压降、漏感和器件动态。

改变复位匝比会改变DF反压，却不以相同比例改变DW导通阶段反压。不能把两个整流器只因同处次级就套相同最坏公式。等匝单管和普通双管恰好使其理想量级接近，但布局与振铃可能不同。

17.2 平均VF损耗

P_DF≈V_F,eqDI_o；　P_DW≈V_W,eq(1−D)I_o

五伏算例两只压降同为0.45 V，总损耗约0.9 W；最低母线DF约0.284 W、DW约0.616 W，高母线DW约0.709 W。散热重点会随输入改变，不能只在低母线测试两只器件。

实际二极管VF随脉冲电流和温度变化，精确损耗应对vF(i,T)i积分。肖特基反向漏电和结电容同样可能贡献损耗；低压大电流时可以低VF优先，但仍需满足反压与热稳定。

17.3 反向恢复和换流

下一次主开关开通时，DW可能从正向导通被迫转为反向，恢复电流经变压器与开关产生额外尖峰。DF关断时也有动态，实际正激电流包含漏感换流，不能把理想瞬间转移当作零损耗。

器件的Qrr、结电容、温度和驱动速度共同影响。更快栅极不一定降低整机损耗，可能让恢复峰值和EMI更严重。调试应同时观察主开关电流、次级SW与整流器反压。

17.4 同步整流的两个角色

用MOSFET分别替代DF和DW后，两只管仍应承担传能与续流角色。死区应避免两管同时形成次级短路，也应避免过长体二极管导通。实际栅极驱动可能参考不同节点，必须按具体电路安排。

P_SR,cond≈I_SR,rms²R_DS(on),hot

低压五伏的收益可能明显，但驱动、体二极管、Coss和控制成本不能忽略。轻载若允许电流反向，输出电容可能向前级回送能量；需要检测或控制策略，不能以二极管模型解释所有同步整流状态。

17.5 反激同步整流控制器不一定适用于正激

反激控制器识别的是退磁送能，而正激次级包含正向与续流两条路径，时序和电压特征不同。某些自驱动同步整流依赖变压器波形，复位结束后的无电压区又可能影响驱动维持，应依具体方案验证。

不应看某芯片标了“同步整流”就直接替代正激二极管。需要核对拓扑适用、极性、最小脉宽、关断检测、轻载和启动。MOSFET体二极管方向也要完整检查。

十八、主MOSFET、复位器件与高边驱动

18.1 耐压先看正常平台，再加动态

单管等匝复位为约2Vin；双管每只约Vin；有源钳位按具体连接与D计算。漏感与回路电感会在平台上叠加尖峰。器件耐压选型应覆盖输入瞬态、保护前波形、温度与合理余量，而不是单纯把平台乘一个随意系数。

MOSFET雪崩能力不是每周期正常钳位的默认替代物。即使平均功率看似不高，重复脉冲、电流和温度组合也可能超出能力。选型后应在最坏输入、负载和故障恢复下实测。

18.2 导通损耗和双管代价

P_Q,cond≈I_Q,rms²R_DS(on),hot

双管有两只串联传能开关，所以总导通损耗是两者之和；它的好处是较低单管耐压可能带来更合适的阻值与开关性能。不能只数器件数量判断效率，也不能忽略高边驱动自身耗电。

五伏十瓦算例初级电流较小，较大芯片的低RDS(on)可能不是主收益，Qg和非线性Coss反而可能更重要。低压六十瓦单管则有几安RMS，导通阻值和散热更值得关注。

18.3 开关与栅极损耗

P_overlap≈½V_DSI_D(t_r+t_f)f_s；　P_gate≈Q_gV_drivef_s

第一式是粗略重叠估计，不能完整包含恢复、Coss和换流。优先参考器件能量曲线、适用模型或正确对齐探头的v·i积分，避免同时用Eoss和开关能量把同一损耗重复计算。

栅极阈值表示开始微弱导通，不代表充分开通。驱动电压要匹配RDS(on)测试条件和器件上限。栅极电阻应在损耗、振铃和EMI间调整，测得栅压也必须相对该管源极，而不是任意地。

18.4 双管高边驱动

QH源极在工作中快速变化，需要浮动驱动或隔离驱动，不能用以热地为参考的普通PWM直接推动。自举方案能否稳定刷新取决于节点低位时间、占空比、跳脉冲和启动状态，不能仅看平均D小于0.5。

隔离驱动器要满足共模瞬变、供电、时序和故障行为；门极驱动变压器需要自身伏秒平衡与脉冲保持。两管传播延迟差、上电欠压和关断异常都需测试，避免一管仍开着而另一管已经进入复位。

18.5 栅极驱动变压器也会饱和

驱动变压器不能传递任意直流占空比，需要复位和合适脉冲面积。若设计错误，栅极可能在脉冲后半段下垂，或关断时产生过高负压。主变压器复位正确不代表驱动变压器也正确。

驱动器输出阻抗、绕组漏感、栅极电荷和钳位共同影响波形。使用隔直电容、复位电路或双极驱动时，要按完整回路计算，不能只拿一个匝比便认为高边驱动完成。

十九、输出电容：从电感纹波到负载瞬态

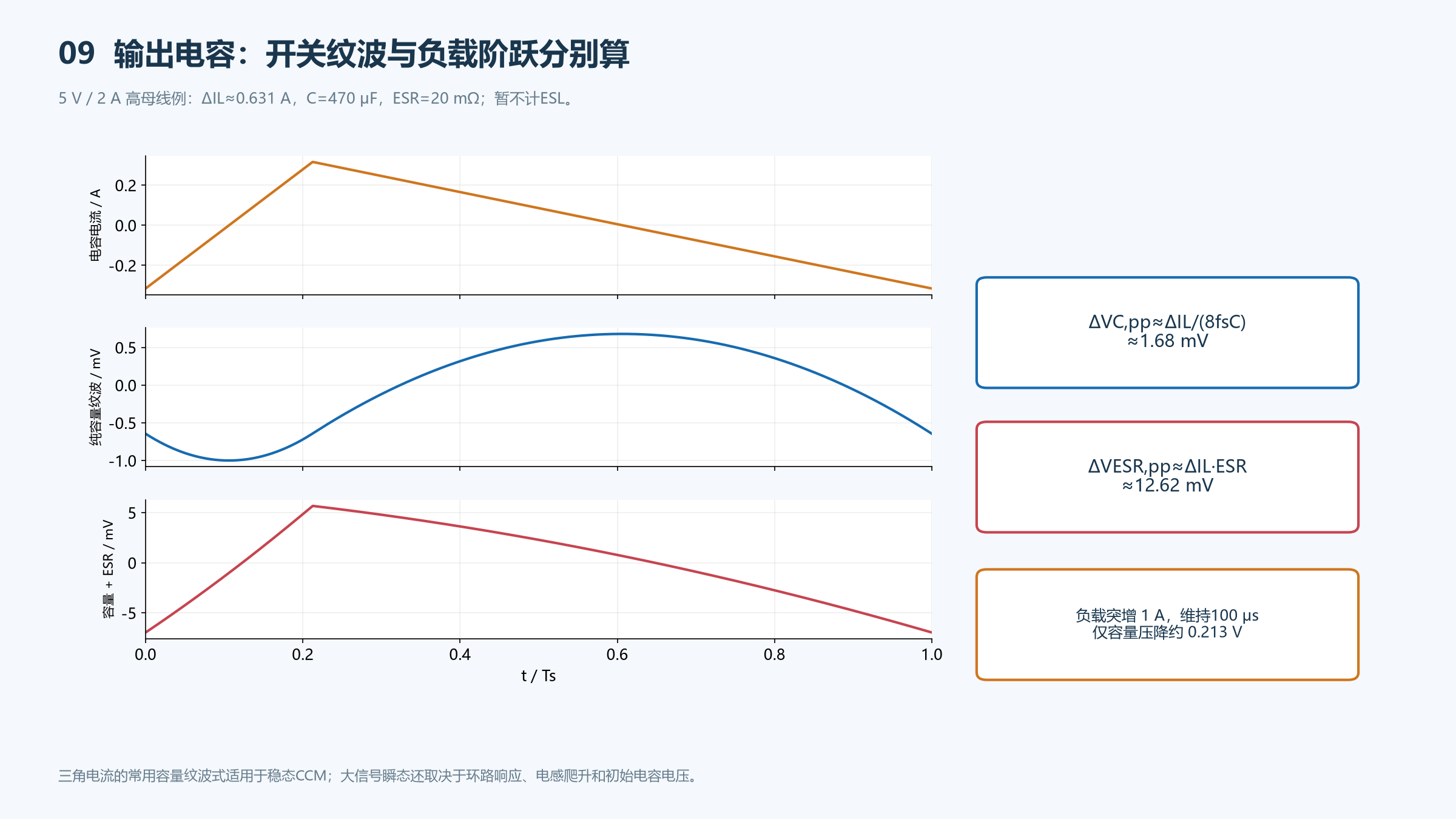

19.1 稳态电容电流

i_C=i_L−I_o；　I_C,rms≈ΔI_L/√12

在CCM与近似恒定负载下，电容只承担绕Io上下摆动的三角纹波。五伏算例最高ΔIL≈0.6312 A，所以IC,rms≈0.1822 A。它和反激次级大幅充电脉冲的电容应力不同，是正激输出滤波的一个直接优势。

这个公式不能用于输出DCM、突发或显著负载变化的所有时间段。低频包络和负载阶跃可能使电容承受更大电流，选型要覆盖实际模式，而不是只看额定CCM。

19.2 纯容量纹波与ESR纹波

ΔV_C,pp≈ΔI_L/(8f_sC_o)；　ΔV_ESR,pp≈ΔI_L·ESR

五伏例采用有效470 μF，纯容量纹波约1.68 mV；若组合ESR=20 mΩ，ESR分量约12.62 mV。两种波形相位和形状不同，不能把简单相加当精确总峰峰值，但可以用于保守量级估计。

实际还包含ESL、整流换流尖峰和控制包络。标称容量并不一定等于工作电压下有效值，陶瓷尤其需要考虑偏压。电解电容还要看低温ESR、纹波与寿命。

19.3 负载阶跃比开关纹波更苛刻

C_o≥ΔI_loadt_response/ΔV_allow

负载增加一安，若控制与电感响应需要0.5 ms、允许下跌0.25 V，简化需求约2000 μF，明显大于470 μF。这个估计强调时间尺度，真实电感电流在过程中逐渐增加，应使用实际波形积分得到更准确值。

空载突加满载、满载卸载、输出短路解除等工况都需要验证。电容增大会改变启动时间和环路极点，不能无限增加作为所有问题的修复方法。若负载端有长线缆，还要考虑线阻与连接器。

19.4 后级LC滤波与采样位置

增加一个后级LC可以降低开关纹波，但会引入谐振和额外极点。反馈取在前面还是后面，会影响稳压精度和稳定性。不能在已经调好的环路后随意加电感和大电容，再假设动态不变。

如果采用远端采样，应定义开路行为、噪声滤波和最大补偿线损。测量五伏时也要注明在PCB端还是负载端，避免把连接器压降和电源本体混为一谈。

二十、轻载DCM：不能继续无条件套Vo=DkVin

20.1 模式由输出电感决定

CCM时IL的最低值大于零；边界时恰好到零；轻载DCM时，电感先上升，再经DW下降到零，最后存在一段零电流时间。主磁件仍必须复位，这个要求独立存在。

在DCM中，续流二极管不再覆盖全部1−D区间，输出电感的伏秒只作用于导通与下降两段。空闲段电感电压近零，输出由电容供给。原来的CCM推导缺少这个阶段，因此不能继续强制使用Vo=DkVin。

20.2 无损模型推导

为看清关系，本节忽略二极管和铜阻，令Vg=kVin，M=Vo/Vg，D2为下降段占比：

I_L,pk=(V_g−V_o)D/(L_of_s)；　D₂=D(1−M)/M

I_o=½I_L,pk(D+D₂)；　K=2L_of_s/R_load

整理得到：

KM²=D²(1−M)；　M=2/[1+√(1+4K/D²)]

输出因此依赖负载电阻与电感，而不再只由D与匝比决定。边界要求D+D2=1，代回可恢复M=D，说明两个模型在边界自洽。

20.3 一个可手算的小例子

使用48 V输入、k=0.8、Lo=150 μH、100 kHz，设D=0.20且理想输出为12 V。Vg=38.4 V，电感峰值约0.352 A，下降占比D2=0.44，零电流段0.36，平均输出约0.11264 A。

这个点Vo/Vg=0.3125，明显不等于D=0.20。它不是算错匝比，而是DCM负载关系发生变化。相同输出下理想CCM边界电流约0.275 A，当前负载低于边界，与DCM判断一致。

20.4 轻载控制策略

控制器可能缩短脉宽、跳脉冲、降频或进入突发；实际频率和单脉冲峰值未必跟额定工况相同。最小导通时间限制可能使每脉冲能量仍然过大，因此轻载不一定能靠连续PWM维持。

测试轻载要观察输出过冲、VCC供电、可闻噪声、待机功耗和反馈工作电流。不能因频率不固定就判故障，也不能只看平均五伏而忽略成组脉冲带来的低频纹波。

二十一、峰值电流控制与采样：看到的不是纯励磁电流

21.1 外环给指令，内环控制单脉冲

电压外环根据输出误差提出电流指令，PWM内环在电流采样达到指令时关断本周期。主开关电流包含输出电感折算分量、励磁电流与寄生换流尖峰，所以峰值控制限制的是端口电流，不是直接控制某个独立励磁储能量。

和反激相比，正激的主开关电流在开通后可能立刻有明显台阶。CS前沿消隐必须允许真正的反射负载电流存在，不能把整个非零起点都当噪声滤掉。选择控制器时要确认其采样范围、传播延时和最大占空比适配。

21.2 采样电阻初算

R_CS≈V_CS,limit/I_{p,limit,target}；　P_CS≈I_Q,rms²R_CS

例如假设控制器有效阈值0.5 V，低压算例想在约5 A初级峰值限制，可初算0.10 Ω。这个阈值只是说明算法，实际要读取选定芯片的保证范围与斜坡注入定义。0.1 Ω在约2.657 A RMS下损耗约0.706 W，已经是不可忽略的热源，需要合理封装或其他采样方式。

市电小电流算例若也机械使用0.1 Ω，采样幅度太小而噪声占比很高；要按实际峰值重新选。更高阻值又可能增加压降与功耗，因此范围应与控制器输入灵敏度匹配。

21.3 峰值限制怎样折算输出电流

粗略可由IL,pk≈(Ip,limit−Im)/k反推，但启动、漏感换流、采样延时和励磁起点都会影响。若检测的是双管某一开关电流，复位时回馈电流通常不走该开关通道，应按实际电阻位置识别。

逐周期限流不等于精确输出恒流，CCM、DCM和降频保护会改变平均输出。电源若要作为恒流充电器，需要额外的恒流环或明确算法，不能只因为有CS电阻就宣称稳定恒流。

21.4 前沿尖峰与滤波

主开关开通时可能有DW恢复、电容充放电和漏感换流尖峰。适当消隐与RC可避免误触发，但过大滤波会推迟真正过流检测。检查时同时看电阻原始波形与控制器CS引脚，避免只看到被滤平的图形。

采样电阻检测线从两端Kelvin引出，驱动返回和功率回流不要共用敏感铜段。控制器地的几十毫伏公共阻抗噪声，可能已经接近小功率正激正常采样量级。

21.5 斜坡补偿

峰值电流模式在某些CCM条件下可能出现逐周期交替振荡，需要人工斜坡或内部补偿。普通等匝复位正激本身常限D<0.5，但有源钳位可能超过，且实际采样结构仍需按芯片模型核对。

采样电流斜率同时包含输出电感折算斜率和励磁斜率。不能把反激只按Vin/Lm得到的上升斜率无修改地用于正激。人工斜坡还会影响有效峰值限制，要在最大D和最坏输入一起检查。

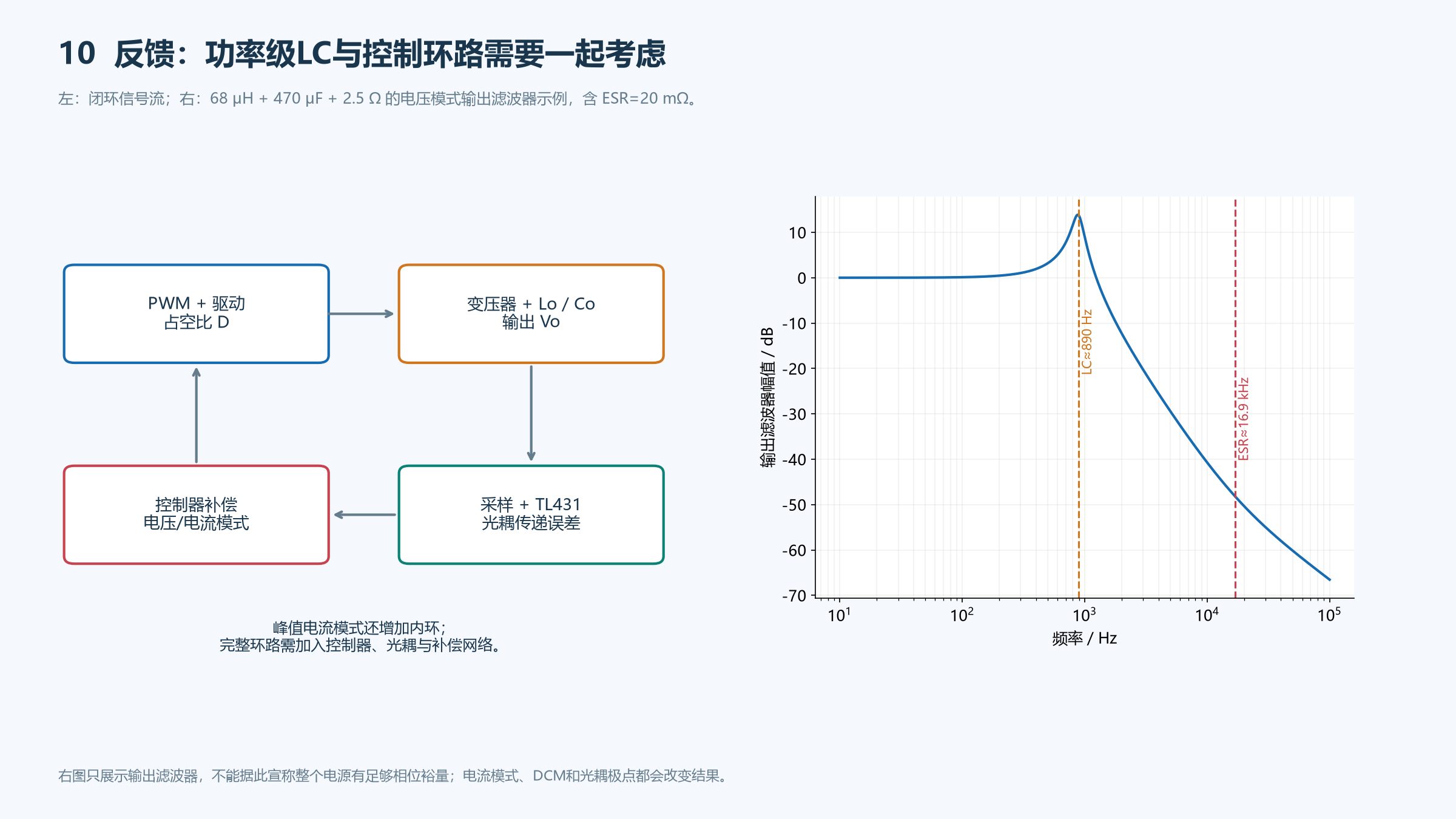

二十二、反馈与环路：正激的输出LC带来什么

22.1 电压模式与电流模式

电压模式中占空比直接调节经变压器折算的Buck功率级，输出LC形成明显二阶特性。电流模式通过内环控制电感相关电流，使低频外环模型改变，但采样极点、斜坡、光耦和输出电容仍影响稳定性。

不能说有电流模式就不需要补偿，也不能从反激环路复制全部数值。正激理想CCM的Buck式控制到输出关系，不具有反激CCM那种由延迟送能产生的同一右半平面零点；真实电路仍可能因输入滤波、其他级联或控制结构出现复杂限制。

22.2 LC与ESR特征频率

f_LC≈1/(2π√(L_oC_o))；　f_ESR≈1/(2πESR·C_o)

五伏算例68 μH、470 μF时fLC≈890 Hz；20 mΩ ESR对应零点约16.93 kHz。它们只是功率级与电容相关频率，不是自动确定的环路交越频率。交越应结合输入范围、内环、PWM增益、反馈器件和期望相位裕量选择。

22.3 五伏TL431与光耦

常见反馈用TL431类参考比较输出分压，调制光耦LED，再通过一次侧接口减少或增加PWM。定义上臂Rtop与下臂Rbot：

V_o≈V_ref(1+R_top/R_bot)+I_refR_top

名义Vref约2.495 V时，五伏所需上下臂比接近1.004。实际需检查基准等级、输入电流和电阻公差。五伏下LED、TL431与限流电阻可用电压有限，最低阴极电流与负载跌落时的余量都要确认。

22.4 光耦CTR与补偿支路

CTR随分档、LED电流、温度和老化变化，不是永远为一。最差低CTR要能拉动控制器接口，高CTR又会改变环路增益与饱和恢复。把光耦晶体管始终深度饱和，可能得到很差的动态。

串联RC补偿支路的转折量级常为1/(2πRC)，但完整零极点取决于周围电阻、电容和器件阻抗。换成低ESR电容、换光耦或换Lo后，应重新分析和测试，而不是认为调好的补偿与这些元件无关。

22.5 没有网络分析仪时

至少做最低、标称和最高输入下的轻载到满载阶跃，检查过冲、欠冲、振铃、恢复和保护。启动、掉电、突发退出和低温电容也要测试。阶跃正常能排除许多明显问题，但不等于已经量化相位裕量。

需要严格动态或量产保证时，应按合适注入点测环路。注入不应破坏直流偏置，也不能随意把反馈断开后测得的曲线当作原环路。测得数据应记录测试条件和控制模式，避免把DCM与CCM混在一条解释里。

二十三、启动与辅助供电：正激的供电不能照搬反激

23.1 启动之前没有辅助电压

控制器与驱动需要由高压启动单元、启动电阻或独立辅助电源先建立VCC。达到启动阈值后开关动作，辅助绕组才开始补能。VCC电容必须在这一交接期间保持高于UVLO关断阈值。

双管还有高边驱动供电或驱动变压器建立问题。主控制器已经输出PWM，不表示QH一定得到合格驱动；某一驱动欠压会造成两管不对称。启动测试应同时观察两个VGS与VCC，而不是只测低边一管。

23.2 VCC电容和启动电阻

t_VCC,hold≈C_VCC(V_on−V_off)/I_run,net

例如阈值差5 V、净运行电流5 mA、10 μF电容，支撑量级约10 ms。实际电流包括驱动栅极、隔离驱动和控制器本身，具体阈值与工作电流以芯片资料为准。启动电阻还要减去关断态耗电才能得到净充电电流。

I_start≈(V_bus−V_CC)/R_start；　P_start≈V_bus²/R_start

高阻可降低待机损耗，却延长启动。电阻工作电压和故障条件可能要求串联，不是功率够就行。内部高压启动器可改善这个取舍，但要核对是否适用实际母线。

23.3 正激辅助绕组的两种整流时段

若在主导通期间充电，辅助峰值由Na/Np×Vin决定；若使用复位期间整流，幅值由实际复位电压与匝比决定。普通单管等匝或双管复位都与Vin相关，不像反激送能平台那样直接跟随Vo加整流压降。

轻载跳脉冲时辅助补能间隔变长，高输入时脉冲又更窄，VCC最低谷值可能下降；大负载启动时输出电容充电会占用控制余量。只测辅助空载峰值是不够的，还要测带控制器与栅极负载后的最低值。

23.4 启动一下就停怎样定位

先检查VCC是否反复跨越UVLO。如果VCC稳定而PWM被停，检查过流、过压和控制逻辑；如果VCC下跌，检查启动电流、辅助极性、二极管、匝数和交接时间。盲目增加输出电容可能让建立辅助供电更慢，反而加重症状。

外供隔离VCC可以帮助分离启动与功率级问题，但要确认不会向内部启动源灌电，并说明外供改变了哪些保护。调试结果最终仍须回到真实供电方式验证。

二十四、漏感、尖峰与吸收：复位正确也可能有过压

24.1 励磁能量和漏感能量分开处理

复位绕组或双管二极管给主励磁能量建立回收路径，但漏感和局部走线仍可能在开关瞬间产生额外电压。其能量量级可写成：

E_lk≈½L_lkI_commutation²

正激换流电流包含负载反射，不能只用较小的励磁峰值代替。低压六十瓦算例有约四安初级换流，漏感即使不大也可能有明显尖峰。高边、低边和次级的局部寄生也应分别看。

24.2 双管不是完全没有尖峰

两只二极管理想上把端点钳到母线，但实际正向恢复、布线电感、开关延时和寄生电容仍会导致过冲。回路越长，理想钳位与器件实际电极之间差别可能越大。

测到很窄的尖峰时，先检查探头共模能力、回路和带宽，再检查元件。不要把探头长地线拾取的假尖峰当成需要巨大吸收电容，也不要把真实高频过压因持续短而忽略。

24.3 RC用于阻尼，RCD需按连接定义

串联RC跨在特定振铃网络上提供耗散，RCD利用二极管选择性钳位。所跨节点不同，电容电压摆幅与能量也不同。反激常见的RCD功耗公式包含反射送能平台，不能不改电压定义就用于正激。

如果RCD同时承担主复位，要按总励磁储能、负伏秒和电容工作电压设计。如果只承担寄生尖峰，则把主复位路径保持独立，验证它不会过早抢走正常复位能量。二者必须在原理图上讲清。

24.4 从振铃频率估计参数

f_ring≈1/(2π√(L_parC_par))

在同节点加入已知小电容Ct，测频率由f1降到f2，可初估：

C_par≈C_t/[(f₁/f₂)²−1]；　L_par≈1/[(2πf₁)²C_par]

再用√(L/C)作为吸收电阻量级起点。这个方法假定主要为一个集中LC，MOSFET非线性Coss、多个寄生模态和探头负载会带来误差，故仅作迭代初值。

24.5 吸收功耗和温升

电容能量与½CΔV²有关，但整周期充放电的耗散取决于连接，不能每种RC都机械套同一个二分之一。增加吸收电容通常改善波形，却可能增加开关损耗。必须同时记录尖峰、电阻温度、主开关温度和效率。

TVS的额定脉冲峰值功率也不是允许连续耗散。每秒十万次的重复钳位需看平均能量、动态电压、温度和可靠性。用器件宣传的几百瓦数字来承担长期重复能量，是常见误区。

二十五、损耗与热设计：不要只计算主MOSFET

25.1 建立逐项预算

没有计算的数据应标“待模型或实测”，不要默认零。尤其是输出电感、次级续流和高边驱动，可能比低电流市电主MOSFET更影响效率。大幅提高一个器件额定值，未必能解决整机热问题。

25.2 热态铜阻

R(T)≈R₂₀[1+0.00393(T−20 ℃)]

二十度到一百度，铜阻约增加31%。低压六十瓦输出电感如果室温电阻为40 mΩ，五安铜损约1 W，热态还会增加；这比只看电感纹波的几百毫安更重要。

高频交流电阻增量来自趋肤、邻近效应、分层和气隙磁场。CCM电感有大直流加小纹波，变压器导线则仍承受脉冲，不能一概说CCM交流损耗很小。铜箔、利兹线和普通并股需按不同结构评估。

25.3 磁芯损耗与单位体积数据

P_core≈P_vV_e

Pv必须匹配材料、频率、温度、波形以及B的定义。正激复位波形和输出电感直流偏置不同，不能同取一张零偏正弦曲线就宣布准确。饱和是瞬时边界，磁芯损耗是持续热问题，二者都要过。

磁芯表面温度不是绕组内部热点，气隙附近导线可能更热。必要时采用电阻法、合适热电偶和热模型交叉判断。被铜带或胶封住的热点，在热像图上也未必直接可见。

25.4 效率与测量误差

交流输入使用有功功率，输出在规定点测电压电流；说明是否包含线缆。小功率轻载时几十毫瓦误差就会明显影响效率，量程和仪器要匹配。热稳态后再比较不同输入与负载，不把冷机效率和热态波形拼成同一结论。

开关能量测量需要校正探头时间偏移。几纳秒对齐误差可能改变积分符号或数值，不能看到一条v·i曲线就当绝对真值。工程计算、输入输出功率差和热分布应相互支持。

25.5 散热与EMI的取舍

漏极铜铺大有利于散热，却增加电场耦合；开关更慢可减EMI，却增加重叠损耗；初次级更紧耦合能降漏感，却可能增共模电容。不存在一个旋钮同时把所有指标变好，优化应围绕实际限制进行。

测试应使用真实外壳、安装方向、环境和冷却。开放桌面上温度正常，不等于封闭壳体里也正常。记录热点与允许结温，保留器件与材料批次，有利于发现长期一致性问题。

二十六、保护与异常伏秒：正常稳态不是最坏情况

26.1 最大占空比与最大伏秒分别限制

ΔB_异常,local=V_in,maxD_异常,max/(f_s,minN_pA_min)

等匝复位可用D<0.5防止复位时间不足，但不保证任意输入与频率下ΔB都安全。低压算例若60 V、D=0.45、最低90 kHz、Np20、Amin72 mm²，异常磁密变化约0.2083 T，明显高于正常0.1081 T。

五伏市电算例若342 V、D=0.45、90 kHz、Np160、Amin27 mm²，则约0.3958 T，可能已超材料高温安全范围。因此DMAX=0.45只解决部分问题，还需输入前馈、伏秒钳位、合适电流限制与关断响应，并验证启动脉冲。

26.2 为什么电流限流不一定来得及保护磁芯

正激总初级电流受负载与励磁共同影响。轻载时峰值可能较小，但若异常脉宽造成磁密偏移，电流会在饱和附近突然加速。传播延时与采样消隐可能让保护动作太迟。设计应先避免过伏秒，再依靠电流保护兜底。

起始磁密和历史脉冲也影响饱和，不能只测单脉冲空载结果。输入跌落恢复、软启动中断、打嗝再启和驱动丢脉冲都可能改变磁状态。测试要观察连续周期而不是只截一个好看的周期。

26.3 输出电感饱和与过流

短路或负载突增时Lo峰值可能高于正常额定峰值，电感下降会使电流更快上升。必须以保护前最大电流核对材料、气隙、温度和降感曲线。五伏例正常局部B约0.182 T，到3 A就约0.236 T，不能忽略。

硬件限流、降频、打嗝或锁定需要适配拓扑。双管任何一管驱动异常都可能让回馈路径改变，保护不仅是输出短路一项。主开关失效后输入保险和其他结构承担什么后果，也要在产品验证中明确。

26.4 反馈开路与输出过压

分压、光耦或反馈连接开路可能使控制器要求最大送能。独立OVP应在输出电容和负载超过可接受电压前动作。通过辅助绕组估算过压时，正激辅助电压常受输入影响，不能照抄反激跟随输出的算法。

五伏输出的耐压余量通常不大，负载卸载时Lo储能也会抬升输出。应区分正常动态过冲与反馈故障，分别设计补偿和保护阈值。过压器件有损耗、容差和响应，不是加一只齐纳就全部解决。

26.5 欠压、掉电与打嗝恢复

输入下降导致D增加，先触到调节或复位限制后可能掉压。UVLO需要滞回，防止在边界反复开关。保持时间由母线储能、输出储能、控制VCC和最低可用脉宽共同决定。

输出短路时电压低，输出电感续流下降也可能较慢，应验证连续限流周期的平均能量和器件温升。打嗝减少平均热不等于每次启动脉冲都安全，单次最大应力同样要看。

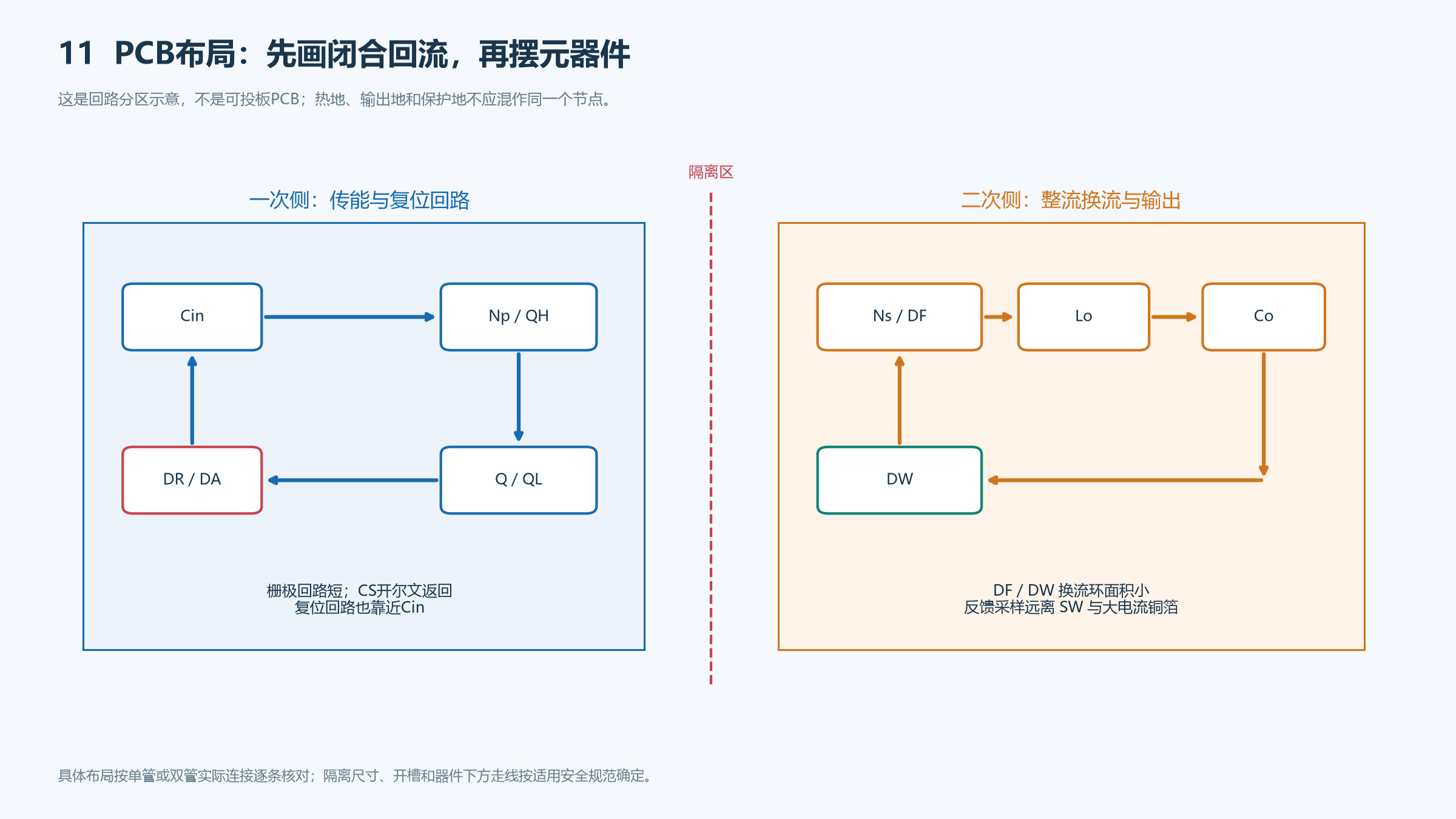

二十七、PCB布局：回流路径比地符号更真实

27.1 输入传能回路

输入高频旁路、主开关与初级形成快速脉冲回路，应短而紧凑。双管多一个高边开关与连接节点，不能为了画得整齐而把回路绕板一圈。局部旁路和储能电容分工明确，额定电压与脉冲能力要够。

漏极和初级高dv/dt节点不要跨过反馈、光耦或输出采样下方。散热铜的面积与位置需要考虑电容耦合。功率回路最短不代表可以穿越安全隔离区，二者需同时满足。

27.2 复位回路

单管复位绕组、DR与输入电容构成回送回路，双管则是DA、初级、DB与局部输入电容。关断电流必须有低寄生路径，否则钳位点与器件电极之间会有额外过压。

复位二极管靠近对应节点与电容布置，别把它们放在板边再拉长线回来。若磁件复位绕组本身耦合差，也需从绕组结构改善；PCB只能降低外部寄生，不能消除内部漏感。

27.3 次级换流回路

DF、DW和次级绕组形成快速换流区域，Lo电流大体连续，但从DF切到DW的局部回路电流变化很快。输出电容、Lo与负载返回也需低阻连接。把反馈地接在DW功率回流长铜线上，会引入虚假输出误差。

反馈从输出电容安静端点或规定负载点独立取样。电容高频旁路要靠近电流路径，而不是仅在板上任意位置多放几颗。次级SW节点不应铺得过大，避免耦合到输出和外部线缆。

27.4 栅极和CS

每只MOSFET的驱动回路都以其源极为参考，高边驱动尤其需要短连接。控制器去耦贴近引脚，CS滤波贴近输入端，采样电阻采用Kelvin。驱动返回不应经过敏感误差放大器地。

栅极电阻放在合适位置抑制局部振铃，栅源下拉保证驱动未建立时关断。两管时序匹配不仅由软件信号决定，也包括驱动器延时、走线、器件栅电荷和供电。布局后仍须测实际VGS。

27.5 隔离区和屏蔽

初次级电气间隙、爬电与固体绝缘应按产品标准、工作电压、瞬态、环境、材料和海拔设计。开槽可以改变某些表面路径，但不自动补救变压器内部、光耦脚间或引线套管不足。普通阻焊不能无条件当作安全屏障。

屏蔽绕组、Y电容与共模滤波改变高频回流，也会影响触摸电流。不要把初次级地通过普通导线连接以求波形“安静”。噪声低和安全隔离是必须同时实现的要求，不能相互替代。

27.6 输入滤波的交互

输入滤波LC若阻尼不足，可能与受控电源输入特性相互作用，产生低频振荡。仅增加共模电感或差模电感不一定改善所有问题，应区分噪声模式和控制耦合。

EMI最终需要在规定环境测试。示波器输出纹波小，不代表传导发射合格；主开关尖峰低，也不代表共模电流低。把噪声频段、路径和滤波元件一一对应，优化才有明确方向。

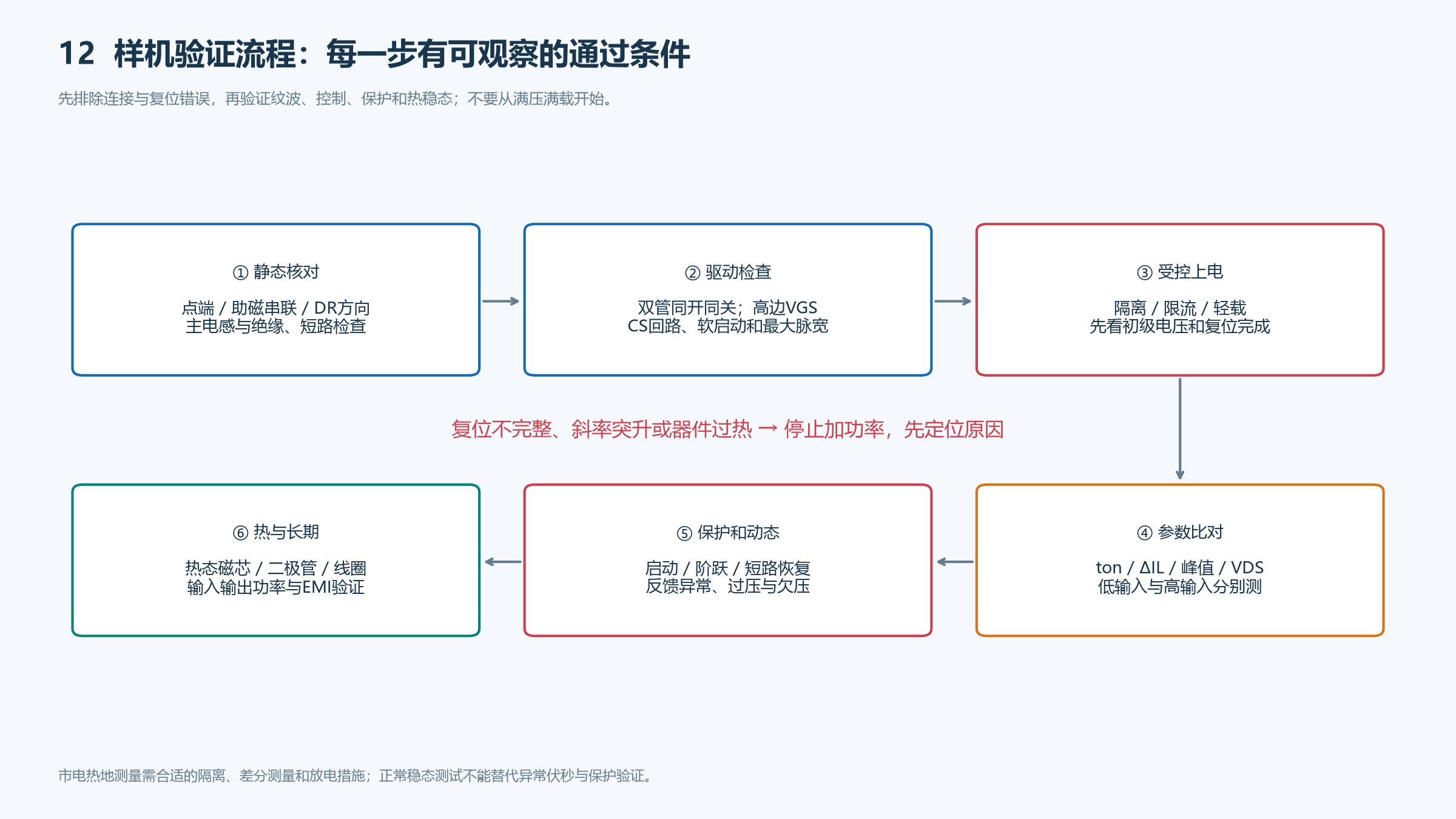

二十八、从第一只样机到稳定运行：按顺序调试

28.1 静态检查不省略

核对主绕组串联助磁、次级点端、复位绕组与二极管方向、双管两只回馈二极管方向、Lo规格和所有电容极性。MOSFET封装脚位、驱动器电源和光耦方向也要逐个确认。

测DCR、匝比、Lm、漏感和输出电感值，记录频率、幅值及夹具。蜂鸣不能排除短路匝，也不证明每股线焊好。电感测量前确认磁芯装配状态，并在允许条件下验证直流偏置能力。

28.2 先看驱动和控制

在与控制器匹配的隔离低压VCC条件下，检查频率、DMAX、软启动和两个栅极的相位。双管应同时开关，不是互补。若驱动变压器脉冲后半段明显下垂，应先修驱动，而不是投入主母线试验。

外供VCC可能改变内部启动与保护，避免回灌并记录差异。市电回路由具备条件的人使用合适设备测量，禁止通过拆示波器保护地获得所谓浮地。隔离变压器不能取消母线高压与储能风险。

28.3 受控上电先确认复位

初始输入与允许负载按测试方案逐步提升，同时看初级伏秒、漏极平台、复位电流和电流斜率。若电流逐周期爬升、复位未结束就再开通，或脉冲后段突然变陡，应立即回到连接与控制检查。

正激空载可能进入DCM或跳脉冲，不能拿满载公式要求每个空载周期完全相同。测试重点是每个脉冲伏秒受控、复位正确、输出不过压和VCC稳定，而不是强制频率表面好看。

28.4 对照算例波形

低压36 V满载正常导通约4.323 μs，等匝复位近似相同，输出电感围绕五安摆动约0.471 A。五伏双管230 V母线正常导通约3.159 μs，输出电感围绕两安摆动约0.548 A。

真实压降与损耗会使数字变化，但阶段关系应一致。若实际初级波形只有从零上升的大三角，或次级在主开关关断后才向输出送能，应检查是否接成了反激极性，不能仅调占空比掩盖。

28.5 扫描输入和负载

分别记录最低、标称、最高输入下的空载、轻载、半载、满载与保护边界。低输入重点看DMAX和复位余量，高输入看纹波、器件反压、续流损耗和最小导通。不同项的最坏点需分别列出。

不要一次改变匝比、气隙、补偿和吸收。每轮只改能解释的少数参数，保存版本、波形和温度。这样改善才可复现，也能防止下一个批次因公差把问题带回来。

28.6 热稳态与动态

按真实外壳和最高环境运行到接近稳定，测主开关、DF、DW、Lo、主磁芯、复位器件与启动电阻。负载阶跃观察恢复与振铃，卸载看Lo能量导致的过冲；短路与恢复需同时看单脉冲最大值和平均热。

记录应含条件、结果、限值和结论。只有一句“满载正常”不如写清输入、负载、环境、运行时间、最高电压、温度和输出误差。仪器型号、探头方式和带宽也应保存。

二十九、常见故障：从现象回到电路路径

29.1 饱和与漏感尖峰怎样分辨

漏感尖峰常出现在开关过渡附近，而饱和可能使导通后段电流斜率明显加速。同步观察绕组电压，确认斜率变化不是输入或控制改变。磁件测试频率和电流幅值不匹配，也可能导致误判。

饱和疑点应先减小能量并检查匝数、材料、AL和伏秒，不能靠扩大滤波让控制器看不见。漏感尖峰则从耦合、换流回路、二极管动态和吸收处理，两类问题需要不同改法。

29.2 掉压不一定是次级匝数少

输入谷值、限流、控制器DMAX、整流压降、Lo热阻、连接器和线缆都可能造成掉压。先看反馈是否已经到极限、实际D多少和母线谷值，再决定匝数。随便加次级匝数会改变脉冲幅值、器件反压、D和纹波。

29.3 低漏感也可能让EMI变差

更紧的三明治增加初次级相邻面积，降低漏感却可能提高寄生电容。漏极dv/dt通过它形成共模电流，输出线缆可能变成主要噪声路径。应同时对比电容、尖峰和EMI，而不是只保留LCR表上最小数字。

29.4 温度问题按损耗位置定位

DW热而DF不热，先看高输入续流时间；主变压器热，看磁芯材料、ΔB、铜层与耦合；Lo热，看DCR、直流偏置与气隙漏磁；两管温度不均，先测实际VGS和局部过冲。

热像图是线索，不是所有内部损耗的直接读数。胶、屏蔽和封装表面会影响测温，必要时结合电阻法和功率预算。若修改后总效率不变但热转移到另一个器件，应如实记录，而不是只看原热点变凉。

三十、多路输出、同步整流与拓扑选择的边界

30.1 多路输出不只是多绕几匝

每路次级通常需要相应整流与滤波，主反馈只能直接控制规定采样输出。其他路受负载、铜阻、漏感和整流压降影响，交叉调整率可能不满足要求。加后级稳压或多输出控制会改变成本与效率。

多个输出电感采用耦合结构有时能改善某些交叉特性，但也引入耦合、负载组合和漏感问题。不能把所有输出最大电流同时简单相加，还要明确最大同时功率与偏载状态。

30.2 加大功率要重算哪些项

输出电流增加时，次级和Lo铜损按电流平方上升，初级RMS和峰值增加，整流换流与布局也更苛刻。正激主磁通在正常电压环下主要由伏秒决定，不代表功率提高不影响磁件：铜线、窗口、漏感和热仍会成为限制。

增加电流不能只换更大MOSFET。要同时重算采样、Lo饱和、线材、端子、整流、输出电容、动态和保护。功率密度提高后，选择有源钳位、半桥或全桥可能比继续堆铜更合理。

30.3 改频率的收益和代价

提高频率在相同脉冲平均关系下减小单周期伏秒和Lo纹波，但开关、驱动和磁芯损耗可能增加；降低频率则需要更多匝数或更大磁芯及电感。控制器频率容差、最低频率和突发单脉冲必须包含在最坏伏秒里。

频率不能独立于磁芯材料和器件调整。把现成五十千赫设计简单改到二百千赫，再认为输出只由D决定所以其他不变，会漏掉主要损耗与时序问题。

30.4 哪些情况下选择反激

小功率、器件数量和成本优先、输出电流不高时，反激通常更直接；五伏两安就应认真比较。反激的磁件储能、次级脉冲和钳位也有代价，不应为了少一个Lo就忽略效率与热。

正激适合需要较平滑输出电感电流、功率与电流较大、可以接受复位和额外器件的场合。最终选择应基于实际输入范围、输出、隔离、EMI、成本和工艺，而不是把某种拓扑当作统一升级方向。

30.5 双管不是半桥的过渡替代词

双管正激两管同时开，初级传能电压约Vin；半桥通常上下管交替，初级电压与半母线及电容平衡有关，输出整流与磁芯利用也不同。推挽和全桥又有各自时序，不能只按开关数量套公式。

理解了导通功率路径、关断储能路径、主磁通复位与器件电压，就能从图判断真正拓扑。这个能力比记住某张“多少瓦用什么”的固定表更可靠。

三十一、把设计交付为计算表、绕组表和测试规范

31.1 五伏双管算例汇总

31.2 一张可追溯计算表

每个参数标来源：需求、器件手册、磁芯手册、公式、仿真、工程假设或样机测量。另列最低/典型/最高与温度条件，不把典型值当保证值。频率、阈值、气隙与线材都有公差，最坏组合要有明确检查。

计算表至少关联VinD、复位时间、ΔB、Im、输出纹波、各器件RMS、反压、损耗和温升。匝数、Lo或频率改变后，不应靠人工记忆选择性修改几行，所有下游结果应同步回算。

31.3 绕组工艺卡

包括完整磁芯和骨架料号、材料、AL、观察面、引脚、点端、每组匝数、层次、每层排线、裸径和最大外径、并股数、胶带、边距、套管、引线和装配方式。主变压器与Lo分别写，避免同样叫“电感”造成混淆。

每个关键层拍照并记录中间测试。绕错、漆膜伤、漏焊和骨架毛刺应按返工规则处理，不在内部随意打结接线。量产规格冻结后，任何改动都建立版本并重新确认相关测试。

31.4 验收条件

主变压器的Lm、漏感、DCR、匝比和极性需有频率与连接条件；Lo需有电感、DCR、偏置降感和温升限值。整机包括输入输出范围、启动、动态、保护、最高应力、热点、效率与EMI。

第一次样品通过只是起点。不同磁芯、线材、控制阈值和温度可能推动最坏边界，因此批量一致性要靠明确规格和工艺，而不是只保留一只“金样”让工厂照着外观做。

三十二、练习与答案：检查是否真正读懂正激

练习一：等匝复位

初级导通4 μs、复位绕组与初级等匝，理想复位需要多久？答案约4 μs。如果周期10 μs，还有约2 μs等待。若导通改成6 μs，剩下4 μs不足以完成复位，不能因输出电感有DW就继续工作。

练习二：复位匝比

Nr/Np=0.5时，理想最大D和MOSFET平台是多少？答案约2/3和3Vin，需再留余量。复位匝数少使复位更快，同时提高开关应力，并非毫无代价。

练习三：主磁通电流

初级总电流4 A、其中励磁只有0.08 A，Lm应乘哪个电流估主磁通？答案使用励磁相关电流或直接积分绕组电压。总负载电流由次级安匝主要抵消，不能直接当励磁。

练习四：输出电感纹波

Vo=5 V、VW=0.45 V、D=0.21248、Lo=68 μH、100 kHz，ΔIL约多少？答案约0.631 A。若Io=2 A，峰值约2.316 A，不能只按两安选饱和电流。

练习五：整流器平均电流

Io=2 A、D=0.25时DF与DW平均分别是多少？答案0.5 A和1.5 A。两者峰值仍接近输出电感峰值，平均电流不能替代峰值与RMS。

练习六：双管驱动

双管正激的两只主开关应互补还是同时？答案同时。上管VGS相对它自己的源极测量，不能用热地作为共同栅压参考；复位由两个回馈二极管建立。

练习七：输出电容

ΔIL=0.6 A时CCM输出电容RMS约多少？答案0.6/√12≈0.173 A。若ESR=20 mΩ，对应纹波分量约12 mV，容量纹波还要另算，负载阶跃更是另一时间尺度。

练习八：市电单管耐压

242 V AC理想波峰约342.2 V，等匝复位单管理想平台约多少？答案约684.5 V，还没有尖峰。两管正激每管约342.2 V，但不能忽略驱动、寄生与浪涌。

练习九：DCM增益

在轻载DCM下是否还能直接Vo=DkVin？答案不能。续流不再占满关断段，平均输出依赖负载、电感、频率和脉宽；必须用三段波形重新建立平衡。

练习十：复位安全与磁密安全

某正激D=0.45小于0.5，是否必然不会饱和？答案不是。输入高、频率低、匝数少或起始偏磁仍可能让ΔB过大；需要同时约束复位时间和最大伏秒。

参考资料与进一步阅读

本文两个算例与数值表为原创教学推导，主要依据电感电压定律、安匝关系、伏秒和能量平衡建立。以下官方资料用于核对具体拓扑和器件模型；阅读时先核对匝比定义、复位电压参考点和控制模式，不能将不同资料的符号无转换混用。

1. TI：How to Approach a Power-Supply Design—Part 7：单管、双管与有源钳位正激的入门拓扑和波形。
2. TI：Power Transformer Design，SLUP126：Buck派生隔离拓扑中传能变压器、励磁和漏感的设计概念。
3. Microchip：AN1207，Switch Mode Power Supply Topologies—Part II：单管与双管正激的设计章节，可逐项对照功率路径。
4. TI：Active Clamp Transformer Reset—High Side or Low Side，SLUA322：有源钳位不同连接方式下的电压定义与器件选择。
5. TI：UCC2897A数据手册：有源钳位控制器的时序、最大占空比、斜坡与保护实例；本文并未把它指定为两个普通正激算例的最终控制器。
6. TI：Eddy Current Losses in Transformer Windings，SLUP197：趋肤、邻近效应和绕组结构对高频铜损的影响。
7. TDK：Ferrite Cores General Definitions：Ae、Amin、Ve、AL等磁芯参数的定义。

学习时可先在合适的隔离低压平台验证同名端、传能、续流和复位，再把同样分析方法用于市电。真正完成正激设计，不只是输出端测到目标电压，而是每个脉冲都有足够复位、每个磁件有受控磁密、每只器件有可解释应力，并且所有正常与异常条件都能通过测量验证。
