上一篇《变压器从零到一：初学者也能看懂的磁芯、匝数、线径、磁通密度与计算详解》重点回答了“为什么”。本文继续解决更具体的问题：拿到一组输入、输出要求以后，计算表该怎样建立？匝数和线径算完以后，导线究竟怎样一层层绕到骨架上？同名端如何标记？怎样预留绝缘？绕好以后测什么，发现问题又该改哪里？

本文是一篇可以边读边做记录的实操教程。内容覆盖工频与高频磁件，包含三个完整算例、十六张原创教学图、绕组施工表、引脚表、分层排线图、返算方法和样机验收清单。所有算例都采用低压输入，便于初学者在隔离、限流的条件下学习。涉及市电、安规隔离或商品化设备时，必须按照产品适用标准、材料认证和专业测试重新设计，不能把教学示例直接当成生产图纸。

先记住本文最重要的工程原则：计算决定一个合理起点，绕制结构决定寄生参数和可制造性，测量决定这个设计是否真的成立。只写“初级 20 匝、次级 10 匝”，还称不上完整的变压器设计。

一、先把任务说清楚：你要设计的究竟是什么

1.1 变压器、耦合电感和储能电感不能混用一张表

外观看起来相似的磁件，电路角色可能完全不同。

本文的绕制流程可以通用，但参数公式必须服从电路工作方式。反激经常被称为“反激变压器”，从能量角度看更接近多绕组耦合电感；普通桥式变压器则不希望用励磁支路长期储存输出能量。

1.2 在算匝数前写一份设计输入表

下面这些输入如果为空，后面的数字再漂亮也没有意义：

“100 kHz”还不够，要写清它是控制器时钟、单个开关的重复频率，还是磁芯完成正负摆动的周期频率。推挽、半桥和全桥最容易在这里把频率差一倍。

1.3 先画真实绕组电压和电流，不从控制信号猜

匝数由绕组上的伏秒决定，线径由绕组电流有效值决定。因此在开始计算前，至少画出：

1. 一个完整稳态周期内，初级绕组每个阶段的电压；
2. 正向磁化、反向复位和零电压阶段各持续多久；
3. 初级、次级的电流波形，标出峰值、谷值和导通占比；
4. 启动、短路、最大占空比和最低频率等异常条件。

MOSFET 栅极信号不一定等于绕组电压。半桥的初级电压通常与分压电容有关；全桥在移相区间可能出现零电压状态；漏感与绕组电阻还会使端口电压和真正用于励磁的电压略有差别。

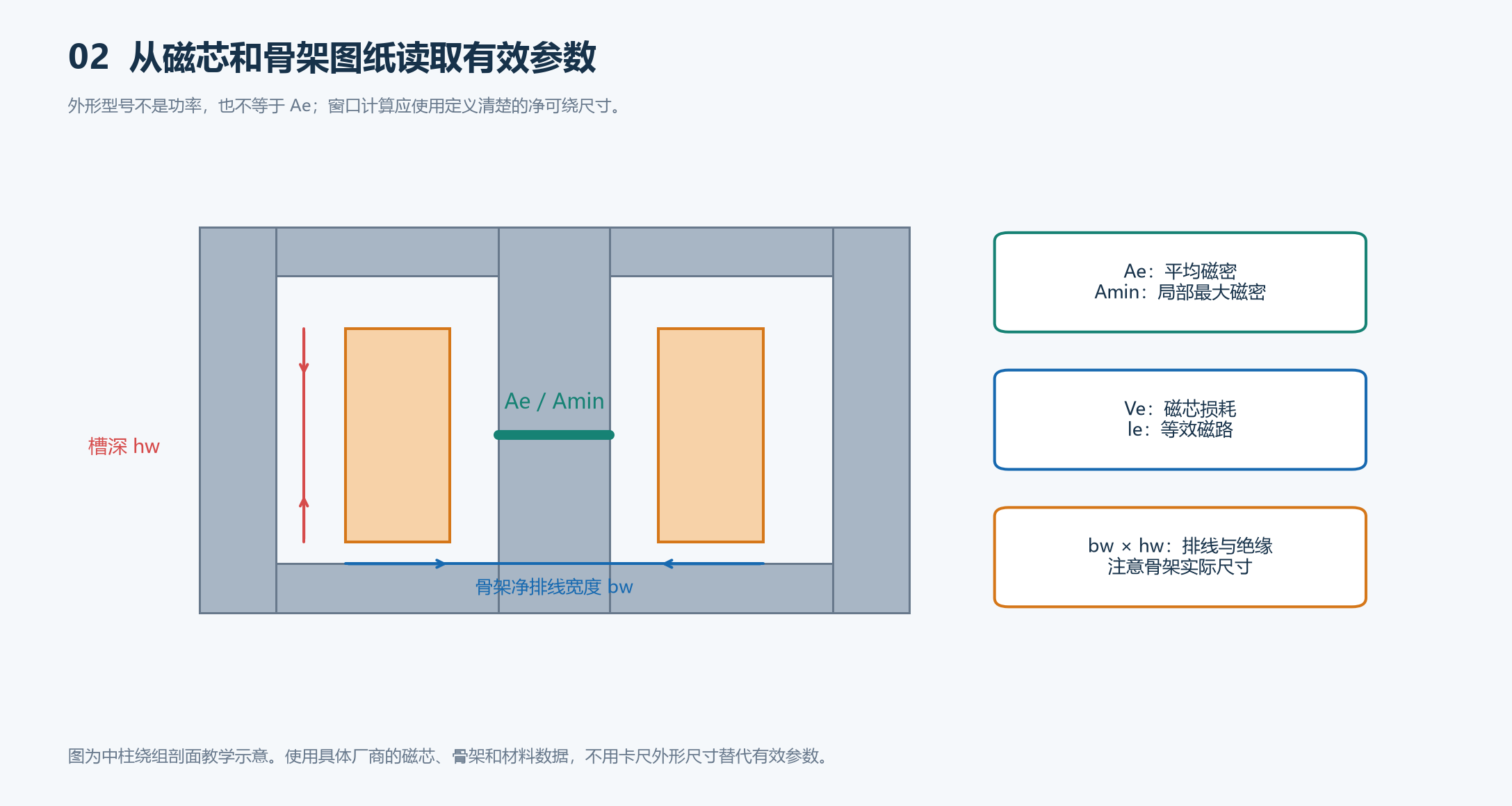

二、磁芯参数怎么读：别把外形尺寸当成有效截面积

2.1 最常用的六个参数

TDK 对有效磁路长度、有效截面积、最小截面积和有效体积给出了明确的几何定义，并说明复杂磁芯可以通过这些有效参数等效处理。TDK：Ferrite Cores General Definitions

磁芯标称“EE25”通常只描述一组外形尺寸系列，不代表 A_e=25 mm²，也不代表固定功率。不同厂商、材料、骨架和气隙版本的参数都可能不同。

2.2 A_L 是匝数与小信号电感之间的桥梁

L = A_LN²

A_L 常用单位为 nH/匝²。例如 A_L=180 nH/匝²、N=10 匝，则 L=180×10²=18000 nH=18 μH。

反过来，若目标 L=45 μH、计划 N=15 匝：

A_L,target = L/N² = 45000/225 = 200 nH/匝²

A_L 不是材料本身脱离形状后的常数。它受磁芯几何、气隙、装配压力、温度和测试条件影响。采购时应指定完整磁芯型号与 A_L 公差；样品装配后还要实测。

2.3 A_e 与 A_min 怎样选择

用 A_e 计算的是等效平均磁密。磁芯局部截面更小时，局部 B 可能更高。若手册给出 A_min，在饱和极限检查中使用 A_min 更保守；损耗计算则要按照厂商曲线与有效参数的定义进行。

例如磁芯 A_e=80 mm²、A_min=72 mm²，按照 A_e 算得 ΔB=0.15 T，那么用相同磁通除以 A_min 得到的局部变化量约为 0.15×80/72=0.167 T。

2.4 窗口面积的定义必须在计算表中写出来

“磁芯窗口”“骨架窗口”和“可绕净窗口”可能不是同一个面积。本文统一采用：在某一绕组横截面上，扣除骨架壁和明确的边缘禁布区之后，实际可以容纳导线与层间绝缘的净窗口面积 A_w,net。

若厂商只给磁芯几何窗口，应根据配套骨架图纸重新得到可绕宽度和可绕高度。否则，后面使用的填充率 K_u 会混入重复扣减或漏减。

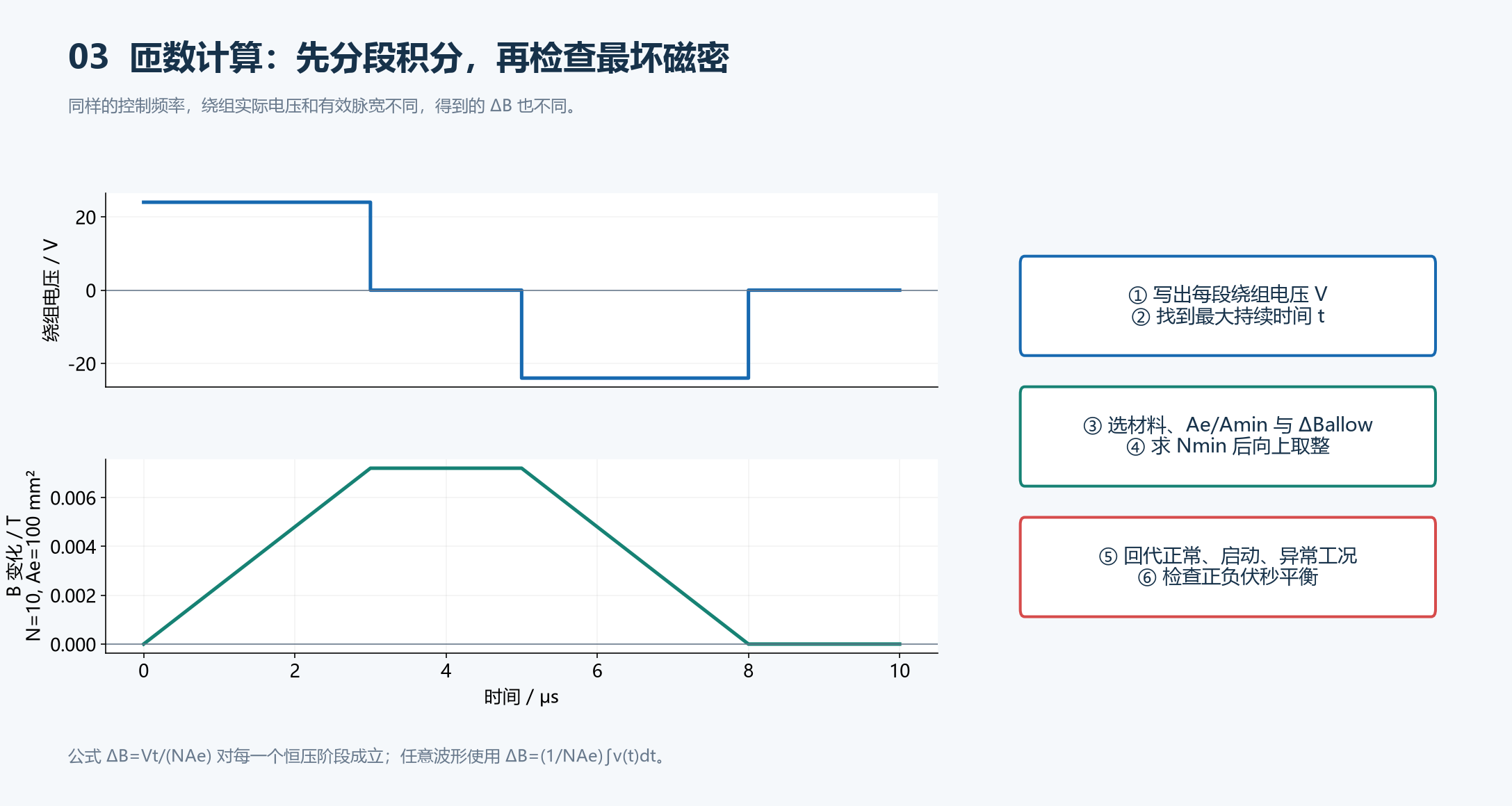

三、匝数计算：用伏秒统一所有波形

3.1 最通用的入口

忽略绕组电阻与漏感压降时：

v(t) = NA_edB/dt

某一恒定电压阶段可直接写成：

ΔB = Vt/(NA_e)

若 V 用伏特、t 用微秒、A_e 用平方毫米，10⁻⁶ 的换算正好抵消：

ΔB[T] = V[V] × t[μs] / {N × A_e[mm²]}

所需最少匝数：

N_min = V_maxt_max/(A_minΔB_allow)

选择整数匝数以后必须回代，因为向上取整会改变匝比，向下取整可能突破磁密目标。

3.2 正弦工频公式

对于近似正弦磁通：

V_rms ≈ 4.44fNA_eB_pk

因此：

N ≥ V_rms,max/(4.44f_minA_eB_pk,allow)

这里使用正弦电压有效值和磁密峰值。如果电源波形削顶、含直流偏置或由逆变器产生，就应该回到电压积分，而不是继续套 4.44。

3.3 对称双极方波公式

初级每半周期承受 +V 与 −V，磁密在 −Bpk 与 +Bpk 间线性变化：

V = 4fNA_eB_pk

有死区、PWM 或移相时，使用每一段实际 V×t 更清楚。特别要注意半桥的绕组电压通常约为母线电压一半，而全桥可以在有效状态给初级施加接近整个母线电压。

3.4 伏秒平衡和偏磁检查

稳定周期要求：

∮v_m(t)dt = 0

如果正向伏秒每周期都比反向多 1%，磁通并不会“只多 1% 后停住”，而是可能逐周期向一侧移动，直到控制或磁芯非线性改变这个过程。推挽两路导通时间、全桥驱动延时、分压电容不平衡都应检查。

3.5 设计磁密不是照抄 Bsat

允许工作磁密应同时满足：

• 最高温度下有足够的饱和余量；
• 目标频率和波形下磁芯损耗可接受；
• 启动、最大脉宽、控制公差和可能的剩磁不会越界；
• 局部截面、公差和装配变化已包含在内。

因此计算表最好分开记录 B_min、B_max、ΔB 和 B_pk，不要只写一个含义不明的“Bmax=0.2 T”。

四、匝比与输出：先算理想值，再给压降留位置

4.1 理想电压比

V_s/V_p = N_s/N_p

这条式子描述同一磁通在不同绕组上产生的感应电压。它不自动包含二极管压降、占空比、漏感换流、同步整流死区、铜阻压降和控制裕量。

4.2 工频次级为什么常需要适当补偿匝数

空载时输出接近理想匝比；满载时绕组电阻和漏抗产生压降。可以先用估算电阻求目标感应电压：

V_s,induced ≈ V_out,target + I_s,rmsR_s,hot + ΔV_other

再求次级匝数。这里的 ΔVother 可以包含折算后的初级压降和漏抗影响，但在第一版样机中往往难以准确预测。合理做法是留下调整匝，并测量空载与满载电压后修正，而不是固定套“多绕 5%”或“多绕 10%”。

4.3 开关变压器的输出要结合整流状态

全桥初级 24 V、Np:Ns=2:1，理想次级方波平台约 12 V。若次级采用二极管桥，每次有两只二极管导通，输出滤波前可用电压会降低；输入范围变化时，输出还取决于 PWM 和控制方式。

反激的次级电压主要在开关关断期间出现。对于理想 CCM 近似：

V_out+V_F ≈ (N_s/N_p)V_inD/(1−D)

DCM 还有零电流区间，不能不看励磁电感和负载就使用上式决定输出。

4.4 辅助绕组匝数也要带负载检查

控制器辅助绕组经常在特定退磁阶段取样或供电。它的电压不仅由匝比决定，还受二极管、辅助电流、绕组耦合、漏感振铃和采样时刻影响。

例如反激 Ns=7 匝、输出 12 V、输出二极管压降取 0.5 V，希望辅助整流后约 15 V，辅助二极管取 0.4 V：

N_a,ideal ≈ N_s(15+0.4)/(12+0.5) = 8.62 匝

可先评估 9 匝，再在最低和最高输入、轻载与满载条件下测量。若控制器使用辅助绕组进行原边调节，还应遵循控制器规定的采样、漏感和绕组耦合要求。

五、电流怎么算：线径只认真实 RMS

5.1 直流输出电流不等于绕组有效值电流

铜损的基础关系是：

P_cu,dc = I_rms²R_dc

反激输出为 1 A，次级电流可能是峰值数安培的三角脉冲，有效值显著大于 1 A。整流桥后接大电容的工频次级，也可能只在波峰附近流过充电脉冲。

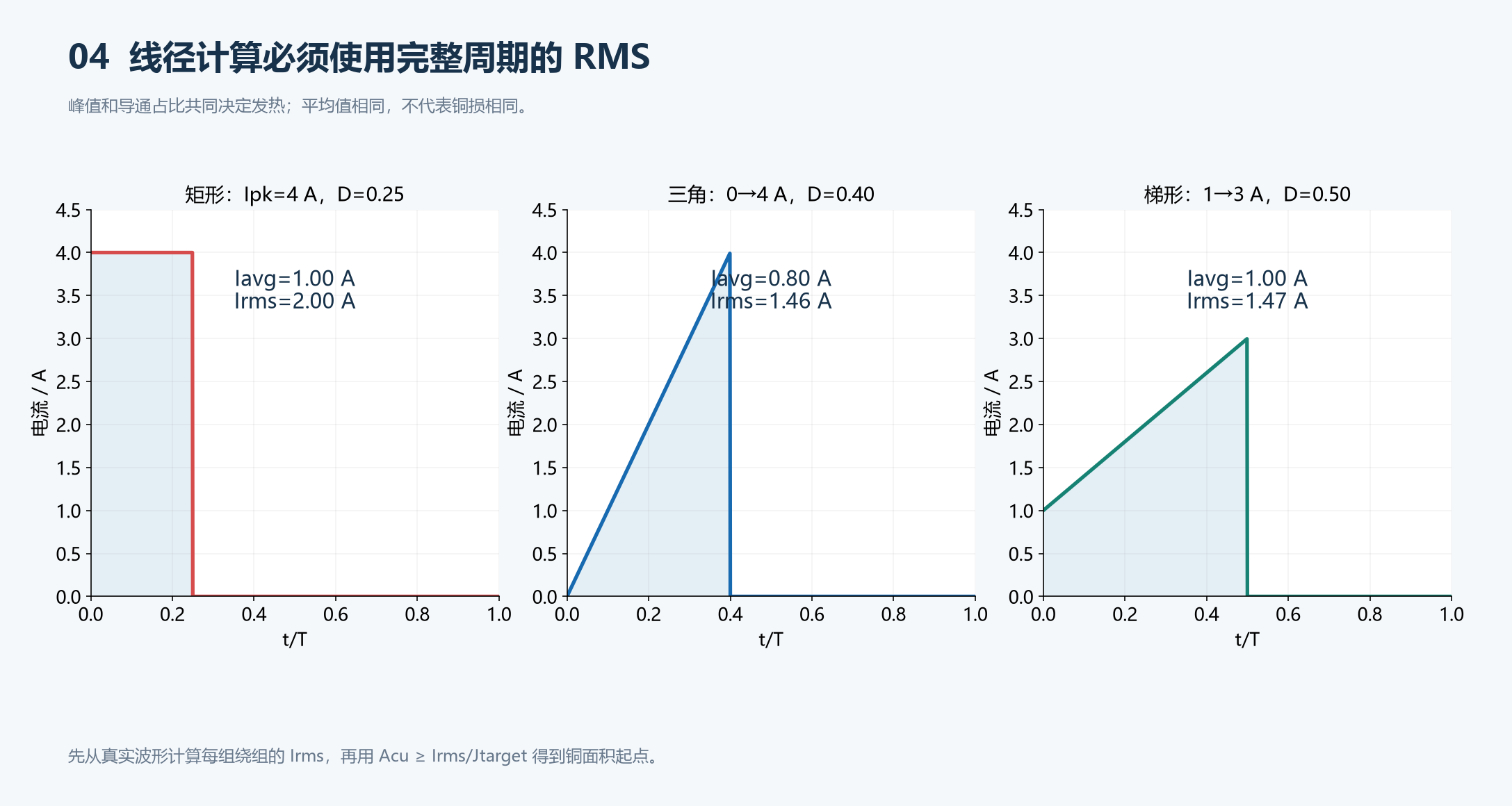

5.2 常见波形的有效值

正负对称电流平均值可能为零，但有效值不为零，绕组依然发热。

5.3 反激初次级电流的快速计算

DCM 初级从 0 线性升到 Ipk，导通占比 D1：

I_p,rms = I_pk√(D₁/3)

关断后次级从 Is,pk 线性降至 0，退磁占比 D2：

I_s,pk = (N_p/N_s)I_pk

I_s,rms = I_s,pk√(D₂/3)

如果进入 CCM，起始电流不再为零，应使用梯形波公式。峰值电流限制、斜坡补偿和电流检测延迟也会影响真实波形。

5.4 多输出绕组不要把最大电流简单同时相加

多输出是否同时满载、各绕组何时导通、控制环调节哪个输出，都影响 RMS 电流。计算时应建立负载组合矩阵，例如“主路满载+辅路满载”“主路轻载+辅路满载”“短时峰值负载”等，而不是把所有铭牌最大电流都机械叠加，也不能只算最常见状态。

六、线径计算：先铜面积，再选线型

6.1 电流密度只是初算工具

A_cu ≥ I_rms/J_target

若 Irms=1.5 A，暂取 Jtarget=3 A/mm²，所需铜面积至少 0.50 mm²。这个 J 是设计假设，不是脱离温度、散热和频率的安全常数。

圆线裸铜直径：

d = √(4A_cu/π)

0.50 mm² 对应裸铜直径约 0.798 mm。选标准规格以后，应按实际裸径重新计算电流密度，并用最大含漆外径检查排线。

6.2 多股并绕怎样计算

n 根相同裸铜线并联：

A_total = nπd_strand²/4

0.20 mm 裸线每股面积约 0.03142 mm²，要得到不少于 0.50 mm²，需要：

n ≥ 0.50/0.03142 = 15.92，向上取 16 股

16 股总铜面积约 0.503 mm²。这里 16 股必须每一股都完整绕过相同匝数并可靠端接，不能让某些股在中间少一匝或焊接不良。

6.3 高频还要检查趋肤和邻近效应

约 20 ℃时，铜的趋肤深度可近似写成：

δ[mm] ≈ 66/√f[Hz]

100 kHz 时 δ≈0.209 mm。这个值不是“线径必须小于 0.209 mm”的绝对规则，而是判断交流电流分布的尺度。多层绕组中的邻近效应经常比单根导线的趋肤效应更严重。

TI 的绕组涡流资料指出，当导体厚度接近或超过穿透深度时，交流损耗会明显增加，而且层数增加会进一步放大问题；多股线需要各股单独绝缘并经历一致的磁通环境，避免股间环流。TI：Eddy Current Losses in Transformer Windings

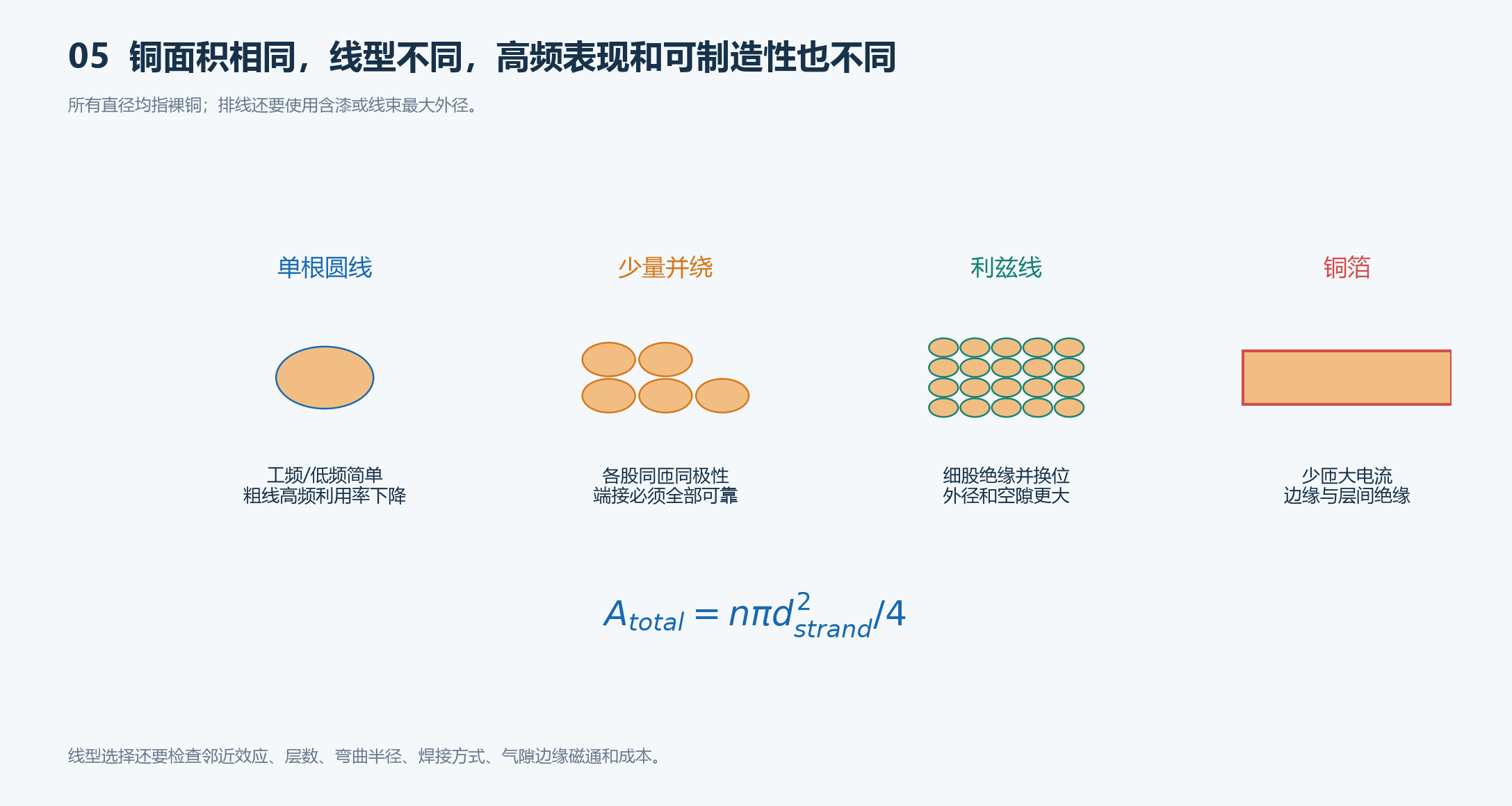

6.4 单线、并绕线、利兹线、扁线与铜箔怎么选

普通多股软线的铜丝通常彼此电连接，不能自动等同于每股绝缘、按规律换位的利兹线。

七、窗口与排线：数学上放得下，还要物理上绕得进

7.1 铜面积占窗初算

ΣN_iA_cu,i ≤ K_uA_w,net

K_u 是按本文净窗口定义的裸铜填充率，它要容纳漆膜、线间空隙、层间胶带、绕组间绝缘、引线和工艺余量。

例如净窗口 60 mm²、目标 Ku=0.25，则裸铜占窗预算为 15 mm²。如果初级 20 匝×0.30 mm²=6 mm²，次级 10 匝×0.60 mm²=6 mm²，总共 12 mm²，面积初算通过。

但这不证明能排线，因为 40 根细线束可能比同面积的铜箔占空间更多，粗线也可能无法在骨架拐角处弯曲。

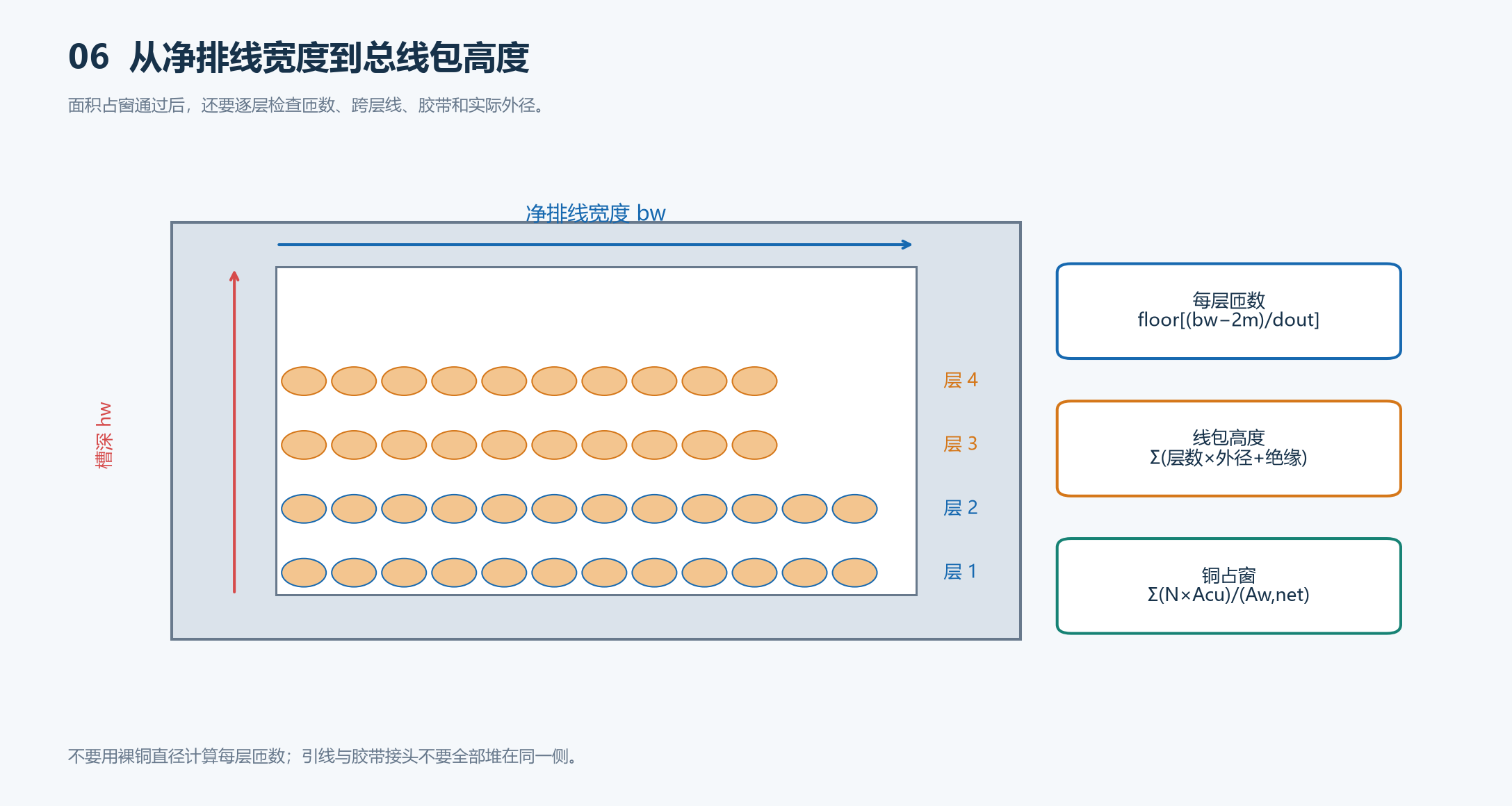

7.2 每层匝数要用最大外径计算

骨架可绕宽度 b_w，导线最大外径 d_out,max，两侧各预留边距 m：

N_per-layer ≤ floor[(b_w−2m)/d_out,max]

可绕宽度 16 mm、两侧各预留 1 mm、导线最大外径 0.55 mm：

N_per-layer ≤ floor(14/0.55)=25 匝

需要 60 匝时至少三层。实际还要为起绕线、跨层斜线和胶带重叠留空间，不能强行把计算极限当成生产目标。

7.3 绕组高度检查

每层厚度近似为最大线外径，加上压实与不平整裕量；总高度：

h_winding ≈ Σ(n_layer,id_out,i + h_insulation,i)

如果骨架槽深 6 mm，计算总厚度已经 5.9 mm，就没有给胶带搭接、交叉线、线径公差和操作波动留下空间。此时应换更大窗口、改变线型或调整结构，而不是指望绕线机“压进去”。

7.4 平均匝长影响铜阻

l_wire ≈ N × MLT + l_leads

越外层的每匝越长。初算可用骨架或磁芯手册给出的 MLT，精算时应按各层实际周长累加。引出线对少匝大电流绕组尤其不能忽略。

铜在约 20 ℃时：

R_dc,20[Ω] ≈ 0.01724 × l[m]/A_cu[mm²]

热态近似：

R(T) ≈ R(20 ℃)[1+0.00393(T−20 ℃)]

八、正式绕制前：先画绕组表和引脚表

8.1 一份可复现的绕组表

这是后文反激算例的一种教学结构。实际图纸还要写明磁芯、骨架、气隙/AL、胶带型号宽度和圈数、边距、引出套管、浸漆/胶、焊接及测试条件。

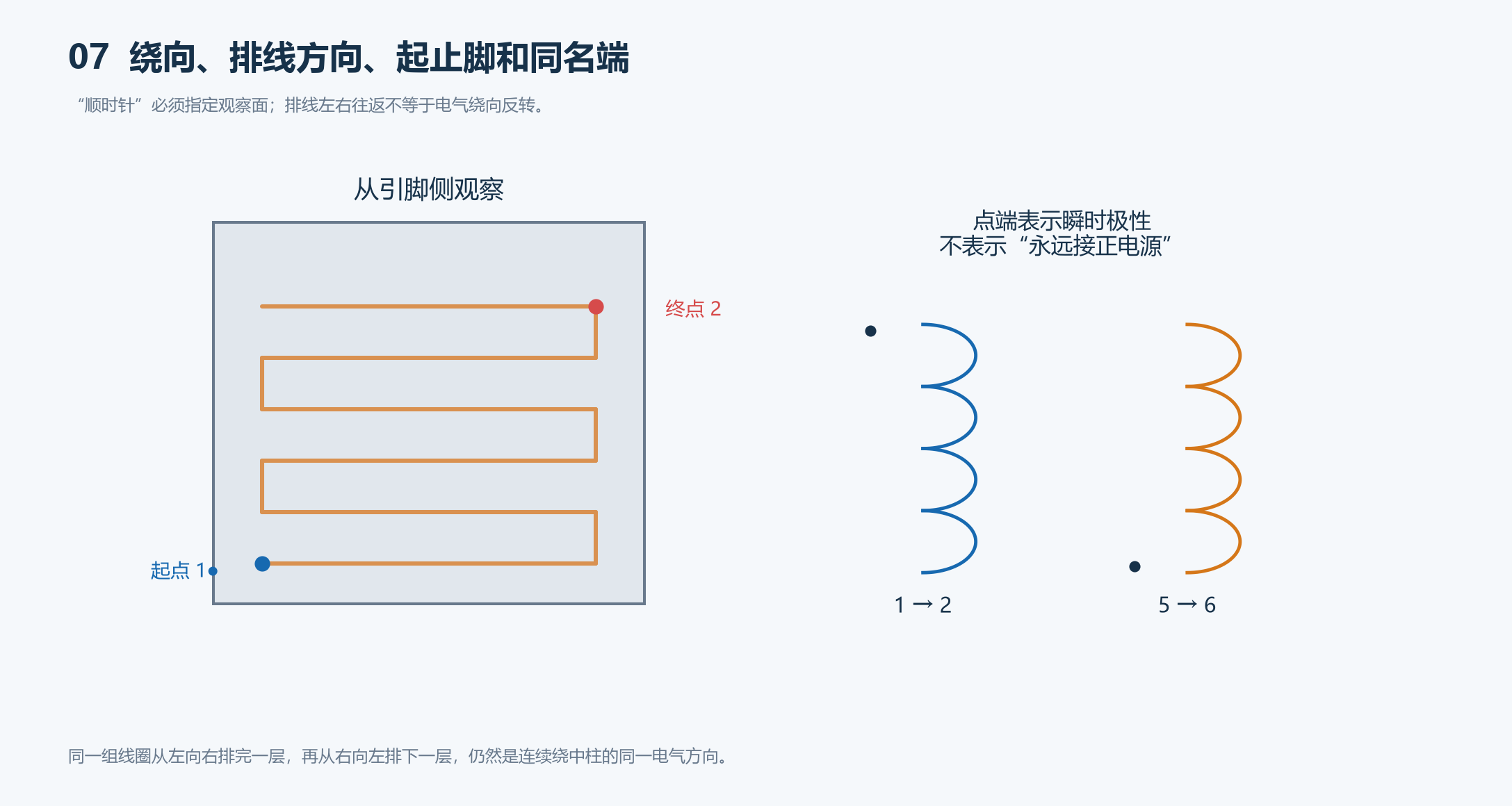

8.2 “顺时针”必须指定观察面

从骨架一侧看是顺时针，从另一侧看就变成逆时针。图纸应指定观察方向，例如“从引脚侧、1 脚在左上方观察”。比口头说“所有线圈顺绕”更可靠。

8.3 同名端与起止脚分开记录

同名端表示瞬时电压极性。通常可以把每个绕组的起绕端定义为点端，但前提是所有绕组遵循同一观察方向和绕法。

P1 与 P2 若要串联组成一个 10 匝初级，连接必须使磁化方向相加。绕向正确但引脚定义错误，仍可能得到相消连接。最稳妥的方法是：绕制记录、原理图点号、引脚表和低压极性测试四者一致。

8.4 多股线的端头要编号和确认

16 股线并绕时，起点的 16 股必须全部焊到规定引脚，终点的 16 股也必须全部焊好。若漏焊一股，剩余 15 股会承担更多电流；若某股漆没有去净，外观上焊住了也可能不导通。

生产检验可以比较绕组直流电阻、焊点外观，并在剖析样品中检查浸锡深度。不要只用蜂鸣档确认“至少有一股通”。

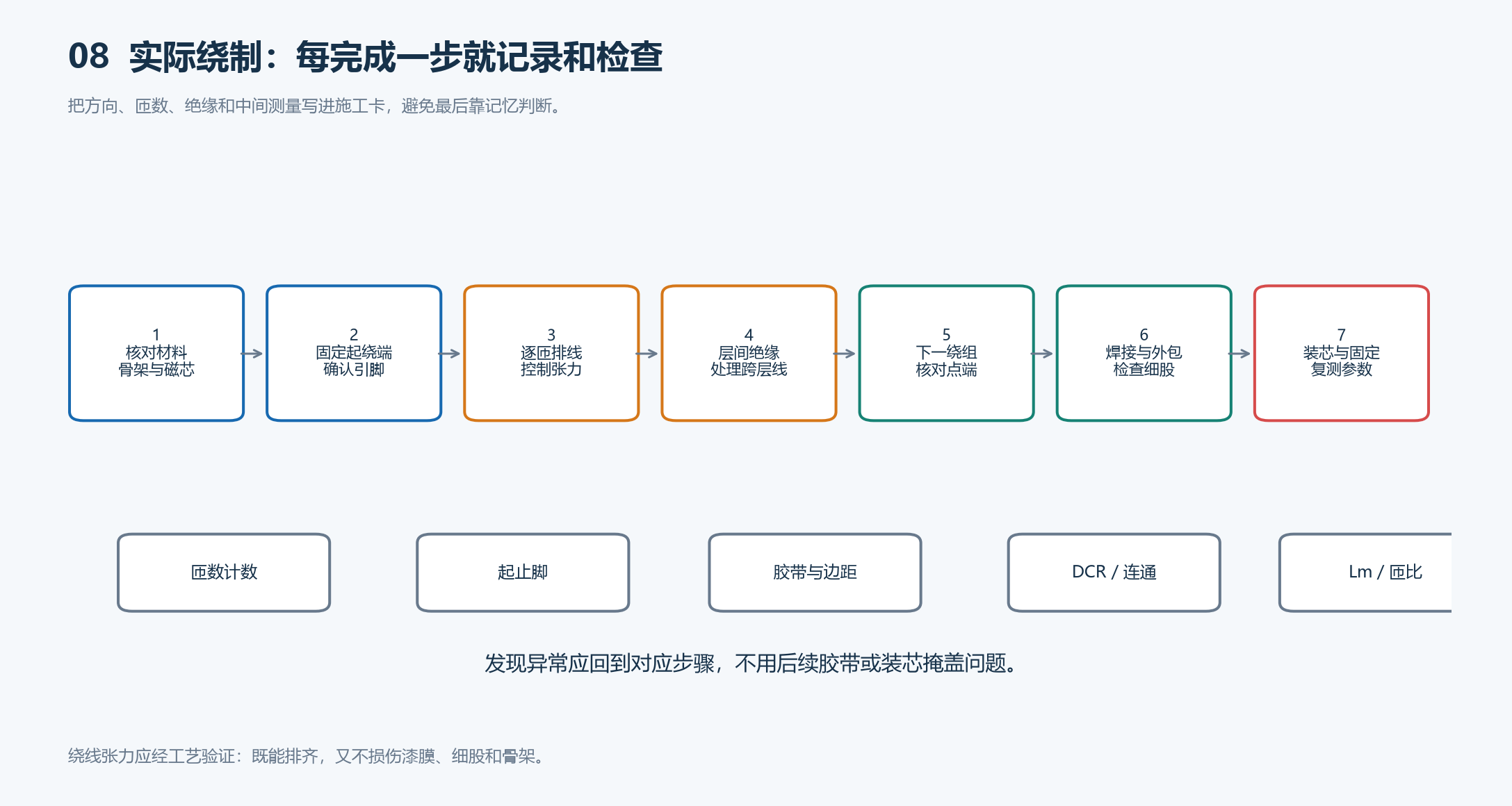

九、实际绕制步骤：每一步都对应一个电气目的

9.1 准备材料与工具

至少准备：正确型号和材料的磁芯、配套骨架、规定线材、绝缘胶带或边缘胶带、套管、剪线和剥漆工具、控温烙铁、焊料、绕线机或计数器、放大检查工具、万用表/LCR 表，以及设计要求的测试夹具。

高频多股线应确认单股直径、股数、整体外径、外包材料和可焊方式。磁芯如果要求气隙，应确认是已磨中心柱、全气隙垫片还是指定 A_L 的配对磁芯。

9.2 检查骨架和磁芯

检查骨架毛刺、裂纹、针脚松动和绕线槽尺寸。磁芯是脆性陶瓷材料，应检查裂纹、缺角和结合面污染。轻微外观缺口是否可接受，应依据厂商规范，而不是用胶水掩盖后继续使用。

9.3 处理起绕端

按图纸穿套管或经过引线槽，把起绕线固定到规定引脚附近。不要用线材承受尖锐折弯，也不要让裸露焊点侵入绕线窗口。

对于多股线，先整理股束，避免某些股提前受力或打结。需要去漆时使用与线材匹配的工艺；过度高温可能损伤剩余绝缘，机械刮漆可能切伤细股。

9.4 第一层要排齐，不要随机堆线

从骨架一侧开始逐匝紧密而不过度挤压地排线。保持适当张力，让每一匝贴合，但不能拉伸细线、切伤漆膜或使骨架变形。

一层排满后，不要让跨层线在局部形成很高的“台阶”。可以按工艺规定安排返回路径、绝缘垫平或采用分段绕组。台阶会使后续层受压，造成窗口浪费和绝缘薄弱点。

9.5 层间绝缘要覆盖整个要求区域

层间胶带不仅是为了“线不散”。它可以隔离不同层电位、固定导线并改善表面平整度。胶带宽度、重叠方式和圈数应写入规格。

胶带太窄会在边缘留下导线跨越；胶带太宽会起皱或占据边距。胶带接头和绕组引出位置也不宜全部堆在同一侧形成局部厚包。

9.6 完成绕组、焊接引脚并记录过程

每完成一个绕组就立即核对匝数、起止脚和方向，不要等四组线都绕完再凭记忆判断。条件允许时测一次 DCR 或电感，能更早发现断线、少匝和接错脚。

最终焊接要保证所有细股参与导通，避免焊锡沿导线过度爬升到需要弯曲的位置。剪除多余线头后，检查不存在可能刺穿胶带的尖端。

9.7 外包、装磁芯与固定

完成外包绝缘后装配磁芯。磁芯结合面应清洁，夹具或胶的压力应一致；过大机械应力可能改变磁性参数。带气隙磁芯要按规定方向和配对装配。

固定材料不能流入不该有的气隙或形成不确定的磁芯间距。金属夹具不能构成链接主磁通的闭合短路环。

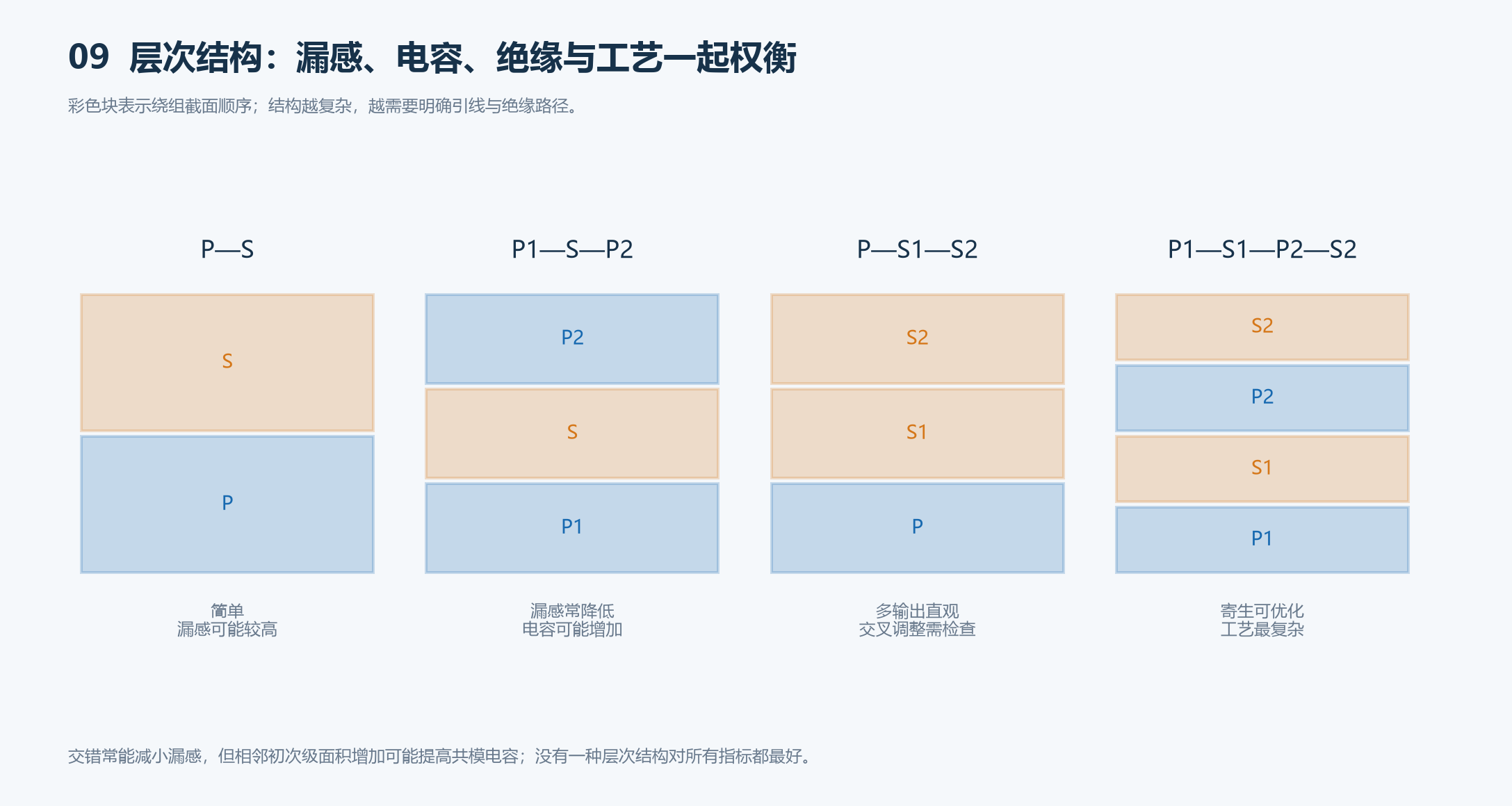

十、层次结构怎样选：漏感、电容和制造难度的权衡

绕组层次不是把 P、S 几个字母任意排列。它决定初级和次级的平均距离、窗口内漏磁场的分布、绕组间电容、交流铜损、引线走法以及绝缘界面的数量。先用四种常见结构建立直觉：

10.1 P—S：最直观的两段结构

P—S 表示先把完整初级 P 绕完并绝缘，再绕完整次级 S。它的优点是工艺简单、引线少、初次级之间只有一个主要绝缘界面，适合首件验证和对漏感不太敏感的场合。缺点是初级内层与次级外层之间的平均距离较大，窗口中有更多磁场没有同时被两个绕组抵消，因此漏感可能较高。

这里的“距离”不只是两组线之间那一层胶带。初级如果有很多层，最里面的初级导线到最外面的次级导线距离可能很大；导线层数、窗口高度、骨架形状和引线位置都会影响结果。因此不能仅凭 P—S 三个字符给出准确漏感，最终仍要根据结构建模或实测。

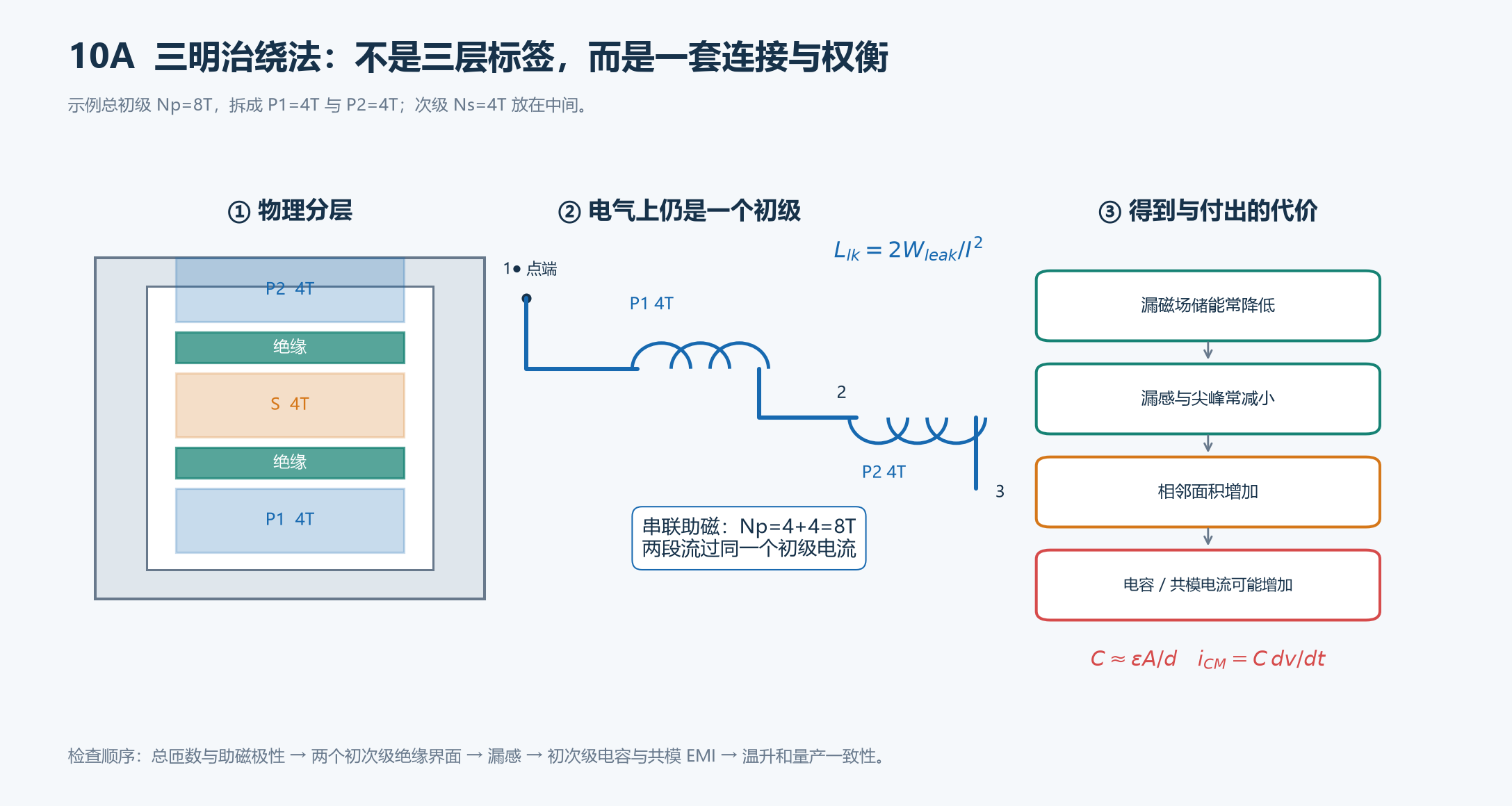

10.2 什么叫三明治绕法

三明治绕法是把一个绕组拆成至少两段，把另一个绕组夹在中间。最常见的是：

P1 → 绝缘 → S → 绝缘 → P2

这里 P1 与 P2 不是两套独立初级，而是同一个初级的两个物理分段。若总初级 Np=8 匝，可令 Np1=4 匝、Np2=4 匝，并将两段同向串联：

N_p,total = N_p1 + N_p2 = 4 + 4 = 8 匝

工作时相同的初级电流依次流过 P1 和 P2，所以每一段都要按完整初级 RMS 电流选线，而不是把电流除以二。匝比也应使用总初级匝数 Np,total 与次级匝数 Ns 比较，不能拿 P1 的 4 匝单独计算 8:4 的变比。

“三明治”描述的是物理层次，不等于双线并绕，也不等于把两半初级并联。双线并绕是两根或多根导线同时绕在同一层；三明治则是 P1、S、P2 位于不同层次，中间存在绝缘界面。

10.3 三明治为什么通常能降低漏感

漏感对应没有同时链接初级与次级的漏磁通。也可以从窗口漏磁场储能理解：

W_leak = ½∫μH²dV，　L_lk = 2W_leak/I²

在简单 P—S 结构中，安匝从初级一侧逐步建立，到次级区域才逐步抵消，窗口内一部分区域的磁场较强。把初级对称拆为 P1 和 P2，并把次级夹在中间后，初级安匝分布到次级两侧，磁场能量通常降低，因而等效漏感往往减小。更小的漏感通常意味着换流尖峰、钳位损耗和振铃更容易控制。

这只是趋势，不是固定比例。“三明治一定让漏感减半”是不成立的。分段比例、各段层数、导线厚度、绝缘距离、绕组宽度、边距和引线回路都会影响结果。P1 与 P2 如果明显不对称，或者次级只覆盖半个窗口，改善可能很有限。

10.4 三明治为什么又可能增加寄生电容

两个导电绕组隔着绝缘层相对，会形成电容。用平行板只做方向性理解：

C ≈ εA/d

A 是相邻有效面积，d 是介质厚度。P—S 通常有一个主要初次级界面；P1—S—P2 使次级两面都邻近初级，耦合面积和电场分布改变，初次级等效电容可能增大。高 dv/dt 会通过该电容产生位移电流：

i_CM = C_ps·dv/dt

因此漏感降低并不等于 EMI 一定变好。开关节点 dv/dt 很高时，共模电流、触摸电流和绕组间噪声可能成为新的限制。P1—S 与 S—P2 两个界面也不能简单视作两个固定电容直接相加，因为 P1、P2 沿绕组存在电位梯度，实际等效值与端点方向、屏蔽、接地和测量频率有关。

10.5 P1 和 P2 怎样接才不会磁通抵消

两段必须串联助磁。最可靠的写法不是只标“顺时针”，而是同时给出观察面、起止脚和点端。例如：从引脚侧观察，P1 从 1 脚点端起绕 4 匝，到 2 脚结束；P2 从 2 脚继续以相同磁势方向绕 4 匝，到 3 脚结束。此时 1—3 脚为 8 匝总初级，2 脚是段间连接。

若 P1 和 P2 绕向或接线错误，它们的感应电压会相减。两个 4 匝段可能测得接近 0 的总电压或极低电感，上电时电流会异常。不要通过线色或线在骨架上的左右位置猜极性；装芯后先用低幅、隔离、限流的交流信号分别测 P1、P2 和串联总电压。正确助磁时，总电压幅值应接近两段幅值之和；反接时接近差值。

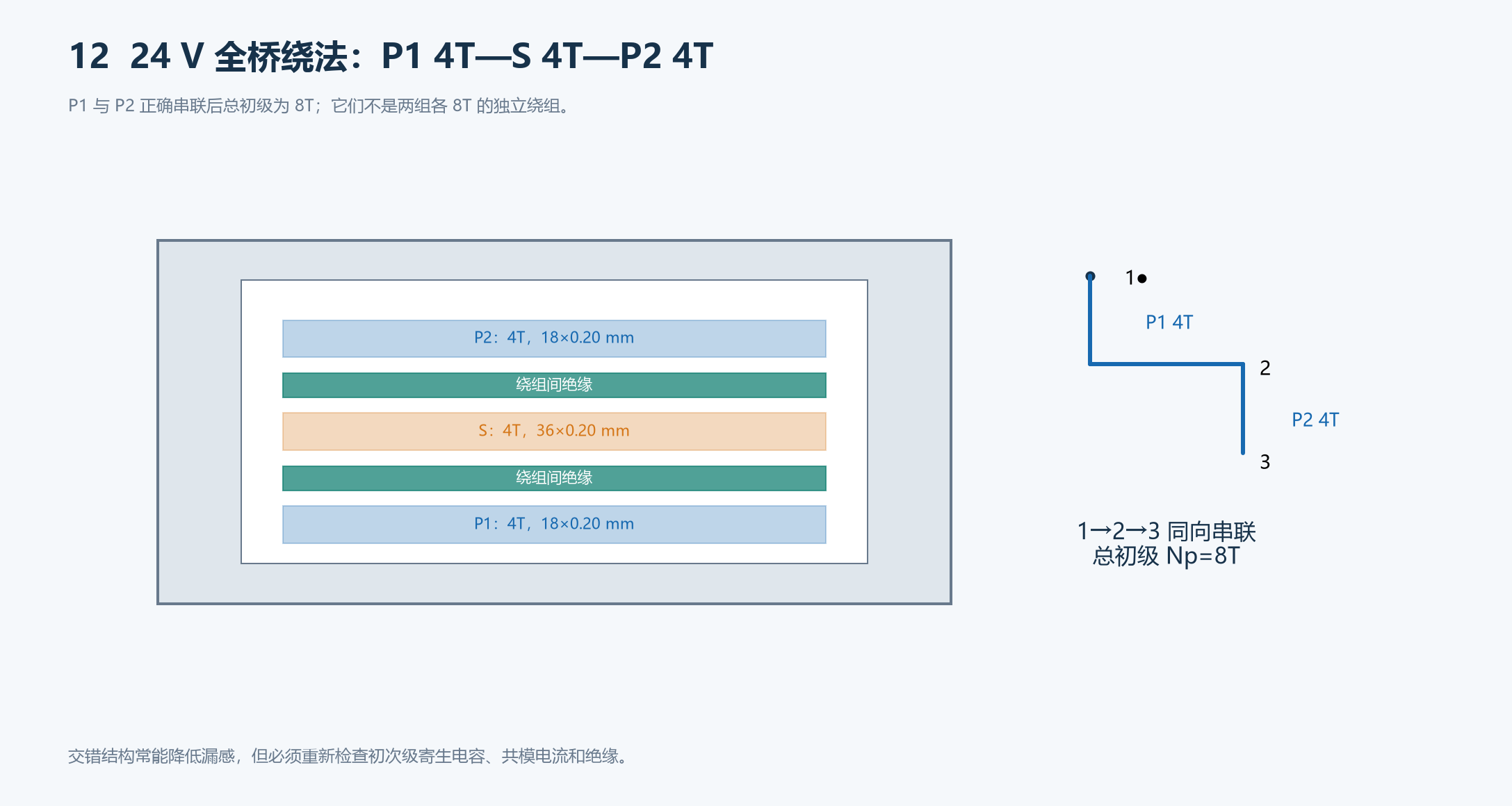

10.6 一个 8T:4T 三明治绕制示例

以总初级 8 匝、次级 4 匝为例，施工顺序可以写成：

如果 P1、P2 使用独立导线，不应在窗口内部随意焊接。可以把 P1 结束端和 P2 起绕端引到同一骨架引脚 2，通过端子形成受控串联点；也可以采用经验证的连续引线工艺。无论采用哪一种，都要避免中间引线横跨次级安全区域或在线包最高处被压伤。

10.7 初级不能平均拆分怎么办

总匝数为奇数时，例如 Np=9 匝，可以采用 P1=4 匝、P2=5 匝或反过来。总磁通仍由 9 匝决定，但结构不再完全对称，漏磁场、电位分布和交流损耗也可能不对称。应结合高 dv/dt 端放置、引线长度和屏蔽策略选择哪一侧多一匝，并通过样机测量决定。

不要把“半匝”当作普通补救。某些特殊磁芯和母排结构确实可以定义分数匝，但它涉及磁通链接路径和端子结构，普通骨架绕线不能把导线绕到半圈就直接按 0.5 匝计算。初学设计应选择整数匝并重新调整匝比、磁芯面积或工作点。

10.8 次级也能拆分：S1—P—S2 与多层交错

若次级电流大、初级匝数多，也可以把次级拆为 S1 和 S2，把初级放在中间，例如 S1—P—S2。两段次级同样要正确串联或并联。串联时极性应使电压相加；并联时两段匝数、绕向和感应电压必须一致，否则会产生环流。并联段还要尽量做到相同线长、相同铜阻和对称位置，不能只因为“都是 4 匝”就直接并联。

P1—S1—P2—S2 等多层交错可以进一步改变漏感和交流电流分布，但每多一个分段，就多一组端点、绝缘界面和工艺公差。高频大电流绕组还可能因层间磁场分布改变而出现更高的邻近效应损耗，所以交错层数不是越多越好。

10.9 三明治结构的窗口高度怎样算

拆分初级不会减少总铜匝数。若原初级共 4 层，拆成 P1 两层和 P2 两层，初级铜层仍是 4 层；同时，P1—S 和 S—P2 之间通常都要安排规定绝缘，线包总高度可能比简单 P—S 更大。

h_total = h_P1 + h_ins1 + h_S + h_ins2 + h_P2 + h_outer

计算时还要加入胶带搭接、线束不圆整、层间绝缘、制造公差和外包余量。不要先假设三明治更先进，再强行把超高的线包装入窗口；如果窗口不够，应重新选择磁芯、线型、匝数或层次结构。

10.10 哪些情况下不应盲目使用三明治

出现以下情况时，应把 P—S 与三明治样品一起测量后再决定：

• 初次级安全隔离要求高，增加一个相邻界面会明显占用窗口并提高工艺难度；
• 共模 EMI、触摸电流或隔离电容比漏感更关键；
• 输出功率不大，现有漏感和钳位损耗已经满足要求；
• 骨架引脚少，中间抽头会造成交叉引线或不足的爬电路径；
• 高压端放置不当会使相邻层间电位差或局部电场增大；
• 批量绕线设备无法稳定保持分段匝数、张力和绝缘位置；
• 铜箔、扁线或多股线端接使第二段难以可靠落脚。

10.11 多输出排布与更复杂交错的决策顺序

多个次级的位置会影响耦合和交叉调整率。主反馈绕组通常希望与主功率绕组耦合更好；辅助绕组如果放在最外层，可能容易绕制，但负载变化和漏感会使它的电压偏差增大。应先明确哪一路是主调节输出、哪些输出允许后级稳压，再决定层次，不能平均照顾所有绕组却没有任何一路真正稳定。

最终比较至少包含：

• 允许漏感及钳位损耗；
• 允许初次级寄生电容和共模电流；
• 绕组交流损耗；
• 安全绝缘及边距；
• 批量生产的可重复性。

实操中可先制作一只 P—S 基准样品，再制作一只 P1—S—P2 样品。在相同磁芯、匝数、线材、气隙和装配条件下，对比 Lm、指定短路条件下的漏感、初次级电容、开关尖峰、共模噪声、效率和温升。不能只以“漏感最低”作为唯一结论。

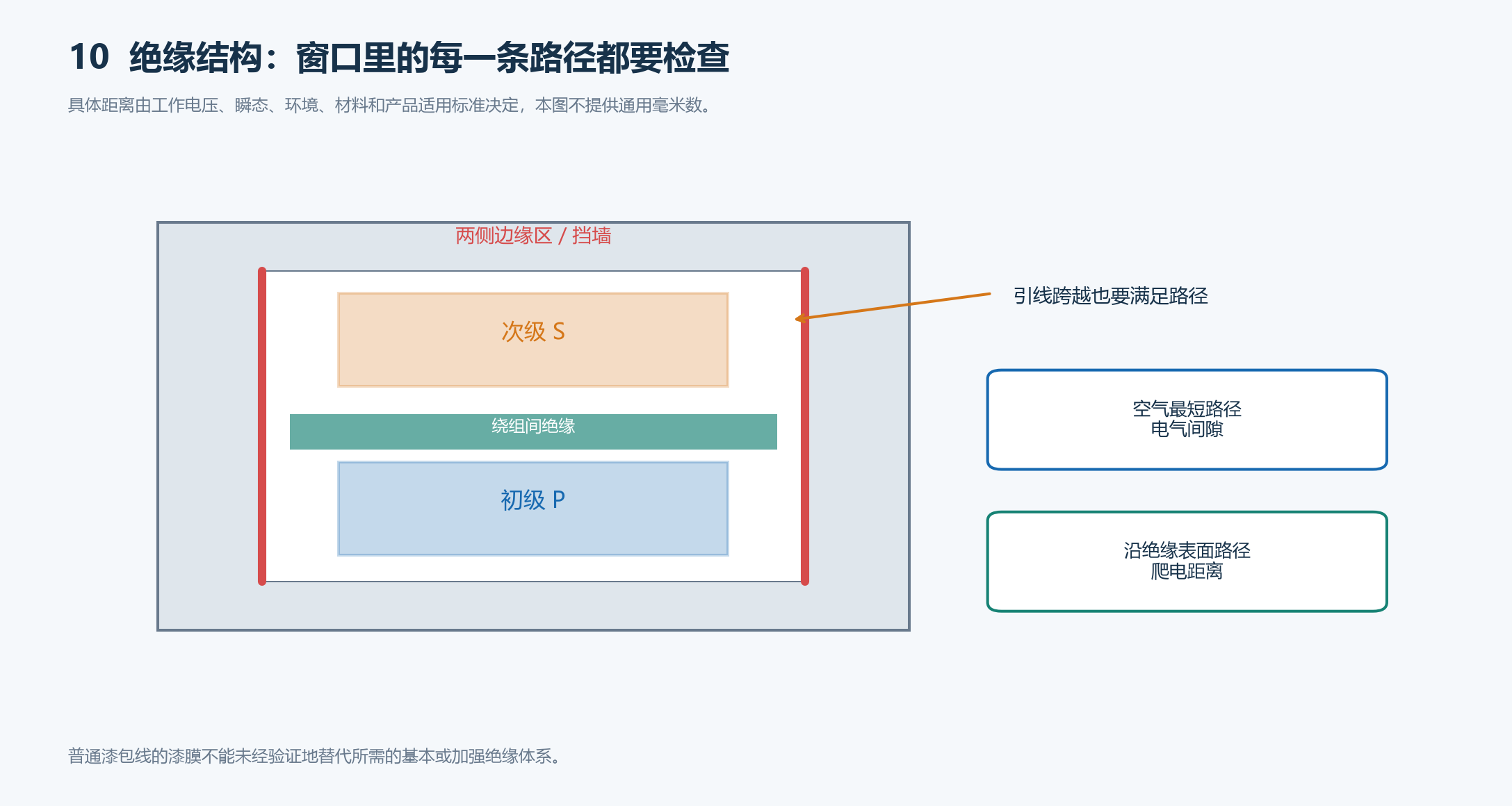

十一、绝缘和边距：绕得下只是第一关

11.1 四个概念不要混为一谈

要求与工作电压、瞬态、绝缘等级、污染程度、材料组别、海拔和产品标准有关。本文不提供一个“任何市电变压器都适用”的固定毫米数，避免让脱离条件的数字造成危险。

11.2 边缘胶带和挡墙会消耗可绕宽度

若骨架物理宽度 18 mm，两侧各设置 2 mm 边缘区，真正可排线宽度只有 14 mm。前面每层匝数公式中的 bw 应该使用 14 mm，而不是 18 mm。

边缘胶带要在层间保持位置和高度一致。若绕组跨过挡墙或胶带滑移，图纸上的距离不再代表成品。

11.3 漆包线本身不是万能的安全绝缘

普通漆包线的漆膜用于匝间绝缘，但不能不经验证地把“两根漆包线接触”视为基本或加强绝缘。三层绝缘线在符合其认证、加工和结构要求时能帮助实现隔离，也仍需要正确的引出、弯曲半径和端接。

11.4 引线是最容易被忽略的路径

绕组主体之间距离足够，不代表引线跨越处也足够。起绕端、收尾端、焊点、套管末端和骨架引脚之间都要检查。

引线不能在磁芯尖角或骨架毛刺上受压；胶带覆盖后看不见的位置，更需要在工艺图中明确走线和固定方法。

十二、工频算例：12 V 正弦输入，6 V/1 A 输出

这个例子用于演示正弦匝数、线径、排线和调整匝。输入必须来自合格的隔离低压交流源；它不是 230 V 市电变压器的生产设计。

12.1 设计输入

12.2 初级匝数

N_p,min = 13.2/(4.44×47×400×10⁻⁶×1.0) = 158.14 匝

选择 160 匝。最坏条件回算：

B_pk,worst = 13.2/(4.44×47×160×400×10⁻⁶) = 0.988 T

标称 12 V、50 Hz 时 Bpk≈0.845 T。

12.3 次级匝数与调整匝

理想匝数：

N_s,ideal = 160×6/12 = 80 匝

先选择 84 匝，相当于给满载压降留出一定调整范围。可以在 80、82、84 匝处引出临时抽头，样机测试后决定最终端点。量产图纸必须冻结一个明确匝数，不能保留“看情况接”的描述。

标称空载理想值约为 12×84/160=6.30 V；最大输入时还会更高，所以负载不得超过额定电压的要求必须单独验证。

12.4 初次级线径

输出功率 6 VA。先按 85% 效率估计初级有功电流分量 6/(12×0.85)=0.588 A，再为励磁和估算误差取初步 Irms=0.65 A。

A_cu,p ≥ 0.65/2.5 = 0.260 mm²

选择裸铜直径 0.60 mm，面积 0.2827 mm²，初算电流密度约 2.30 A/mm²。

次级：

A_cu,s ≥ 1/2.5 = 0.400 mm²

选择裸铜直径 0.75 mm，面积 0.4418 mm²，初算电流密度约 2.26 A/mm²。

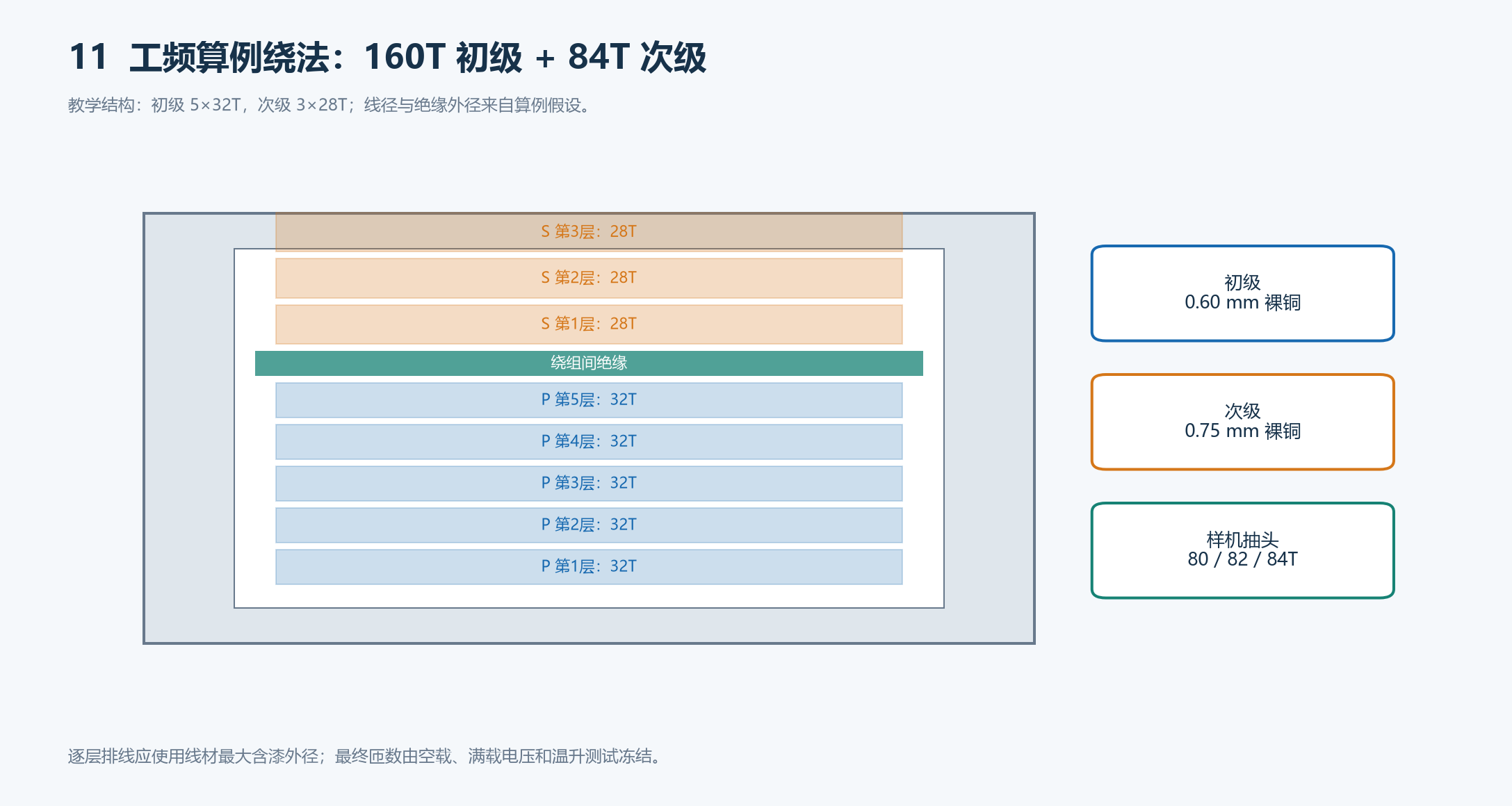

12.5 排线示例

假设 0.60 mm 线最大含漆外径 0.66 mm，0.75 mm 线最大外径 0.82 mm；实际以供应商规格为准。

初级每层最多 floor(26/0.66)=39 匝。为了排布整齐，可设计为 5 层：32+32+32+32+32=160 匝。每层都从同一侧起绕会产生长跨层回线，更实际的“往返排线”是第一层从左到右，第二层从右到左，依次往返，同时在图纸中保持电气绕向连续。

次级每层最多 floor(26/0.82)=31 匝，可采用 28+28+28=84 匝，共三层。

一种教学绕组结构：

12.6 窗口高度与铜阻估算

仅按导线外径，初级高度约 5×0.66=3.30 mm，次级约 3×0.82=2.46 mm，合计 5.76 mm；再加七个层间/绕组间界面的绝缘、外包、线材不平整与引线，骨架槽深必须明显大于 5.76 mm。

若初级平均匝长估计 95 mm，导线长度约 160×0.095+0.20=15.4 m：

R_p,20 ≈ 0.01724×15.4/0.2827 = 0.939 Ω

初级基础铜损约 0.65²×0.939=0.397 W。若次级平均匝长 110 mm，长度约 9.44 m：

R_s,20 ≈ 0.01724×9.44/0.4418 = 0.368 Ω

次级基础铜损约 0.368 W。100 ℃时铜阻约比 20 ℃高 31.4%，这两个损耗也会相应增加。实际平均匝长、励磁电流和漏抗需要通过样品修正。

12.7 工频样品测试与修正

先在低电压下确认匝比和极性，再逐步升到额定输入。记录空载初级电流、空载输出、满载输出、初次级 DCR 和稳定温升。

若空载电流过大，不能只通过“次级多绕几匝”解决，应检查初级匝数、输入频率、磁芯材料、叠片装配和是否存在短路匝。若满载输出偏低但温升不高，可以评估增加次级匝数；若绕组已经很热，先降低电阻或换更大磁芯/窗口。

十三、高频全桥算例：24 V 输入，12 V/3 A 输出

这个例子展示双极方波、分段初级和少匝大电流绕法。它只计算磁件和理想主要关系，不包含完整的闭环稳压、驱动、滤波与保护设计。

13.1 设计条件

13.2 匝数与局部磁密

使用 Amin 做保守匝数检查：

N_p,min = 28/(4×90000×74×10⁻⁶×0.15) = 7.01 匝

取 Np=8 匝。按 Amin 回算最坏 Bpk：

B_pk,worst = 28/(4×90000×8×74×10⁻⁶) = 0.131 T

取 Ns=4 匝，理想标称匝比 2:1，次级方波幅值约 12 V。实际输出还要扣除整流、开关、铜阻和换流压降，并由控制环处理输入范围。

13.3 电流与线材

教学近似下，次级绕组电流有效值取 3 A；初级负载分量约 (Ns/Np)×3=1.5 A。

标称每半周期 5 μs，励磁电流峰峰变化：

ΔI_m = 24×5 μs/500 μH = 0.24 A

对称励磁三角波有效值约为 (0.24/2)/√3=0.069 A。初级总 RMS 可近似取 √(1.5²+0.069²)=1.502 A。

初级所需铜面积约 1.502/3=0.501 mm²；次级约 1.0 mm²。100 kHz 时不宜不加分析地使用一根等面积粗圆线。作为初步候选：

• 初级采用 18 股×0.20 mm，铜面积 0.565 mm²；
• 次级采用 36 股×0.20 mm，铜面积 1.131 mm²。

这些股数只完成面积初选，最终应使用具有明确结构的高频线材，评估邻近效应、线束外径和端接。

13.4 示例绕法：P1—S—P2

P1 与 P2 不是两组“各 8 匝”的初级，而是两段各 4 匝，串联后总共 8 匝。绕线图要明确 2 脚是内部接点还是外部连接点；若不需要测试中点，可以在骨架内按工艺可靠连接，但必须可制造和可检验。

13.5 分股线怎样排

18 股线束可以按宽扁形排列或使用适当利兹线。每股必须完整走完四匝。次级 36 股若线束过厚，可以分成两组 18 股并联绕组，但两组都必须具有相同匝数、相同极性和相近磁通环境，并在原理图和工艺图中明确并联端点。

不能让两条并联铜箔或线束处于明显不同的绕组层而又直接并联，否则感应电压差可能造成环流。并联结构需要在样机上测量电流分配和温升。

13.6 样机必须检查的波形

检查正负脉冲伏秒是否平衡、初级电流是否在每个半周期呈对称斜率、关断尖峰、死区换流和次级整流波形。空载时也要检查励磁电流，满载时测绕组热点。

若为了降低漏感增加交错，寄生电容和共模电流可能上升，因此还要观察开关节点 dv/dt、初次级共模噪声和 EMI。

十四、反激算例：18～30 V 输入，12 V/1 A 输出

这个算例在上一篇参数设计的基础上，重点给出气隙规格、辅助绕组和实际绕制顺序。采用 100 kHz、低输入满载 DCM 教学工作点。

14.1 主要计算结果

核心计算：

E = P_out/(ηf_s) = 141.2 μJ

I_pk = 2P_in/(V_in,minD) = 3.922 A

L_m = V_in,mint_on/I_pk = 18.36 μH

ΔB = 18×4/(10×50) = 0.144 T

14.2 次级与辅助绕组

Np/Ns=10/7，输出加二极管压降取 12.5 V，反射到初级：

V_R = (10/7)×12.5 = 17.86 V

退磁时间约 72/17.86=4.032 μs，一个周期内还剩 1.968 μs 空闲区间，名义条件满足 DCM。

辅助输出目标约 15 V，辅助二极管取 0.4 V，初算 Na≈8.62 匝，取 9 匝。由于辅助绕组负载、耦合和振铃会影响电压，9 匝只是样机起点。

14.3 线材初选

按 J=3 A/mm²：

• 初级需要 0.477 mm²，可评估 16 股×0.20 mm，总面积 0.503 mm²；
• 次级需要 0.685 mm²，可评估 24 股×0.20 mm，总面积 0.754 mm²；
• 辅助绕组电流较小，可在确定控制器消耗后选择单根细线，例如 0.20 mm 只是机械可绕性的示例，仍要按实际 RMS 验证。

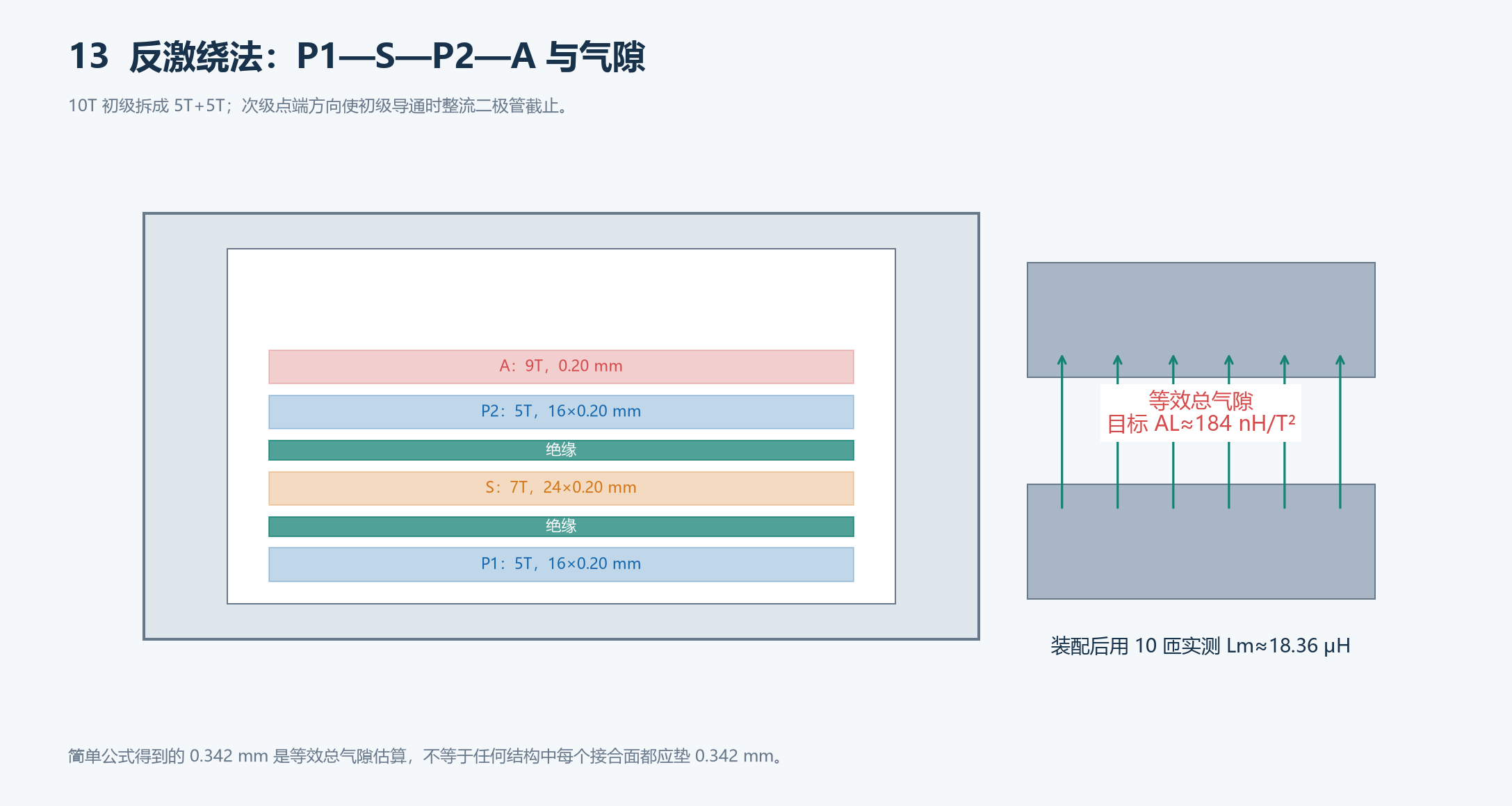

14.4 示例结构：P1—S—P2—A

把初级拆成两段可以改善初次级耦合，但辅助绕组在最外层时，其电压可能更受漏感影响。如果辅助绕组承担精密原边采样，应根据控制器指南调整位置或结构。

14.5 气隙和装配

目标 AL=183.6 nH/匝²。优先选择供应商提供、AL 接近目标且有公差的气隙磁芯，再用 10 匝实测 Lm。简单公式算出的 0.342 mm 是等效总气隙，不代表可以在两片磁芯接合面各垫 0.342 mm。

若用垫片把所有柱同时分开，磁路中可能出现多个间隙，等效气隙与中心柱单独磨隙不同。边缘磁通位置也会变化，初级或次级粗导体不要紧贴强边缘场。

14.6 反激绕制后的返算

如果实测 Lm=17.0 μH，而控制器实际峰值限流 4.1 A，按线性近似：

E = ½×17.0 μH×4.1² = 142.9 μJ

按 LI/(NAe) 估计磁密变化：

ΔB ≈ 17.0×4.1/(10×50) = 0.139 T

这里 μH 和 mm² 的 10⁻⁶ 相消。还要从实际 V×t 独立计算，两种方法应在相同线性模型与工况下相互一致。若差异大，应检查电流探头、实际绕组电压、漏感、饱和和测量定义。

14.7 夹紧、固定与气隙一致性

装芯压力、胶层和结合面污染都会影响 AL。样机如果只用手按住磁芯测电感，量产用夹子固定，两个状态可能不同。

规格应写明装配方式和 Lm/AL 验收范围，而不是只规定“垫 0.17 mm 胶带”。机械厚度相同并不保证磁性参数完全一致。

十五、绕制细节：决定成败的小动作

15.1 张力不是越大越好

张力太小，导线松散、层间高度不可控；张力太大，会拉细铜线、损伤漆膜、压坏骨架或使多股线外层受力不均。张力应根据线型、直径、骨架强度和工艺验证后规定。

15.2 排线往返时保持电气方向连续

第一层从左向右排，第二层从右向左排，这只是线在骨架宽度方向的移动改变，绕中柱的电气方向并没有反转。初学者容易把“排线方向”与“绕组绕向”混为一谈。

15.3 不要在窗口里随意打结

接头和焊点会形成硬点、毛刺和局部高电场。除非工艺明确允许并有合适绝缘处理，否则不要在绕组内部接线。需要分段绕组时，使用规定引脚或受控连接位置。

15.4 胶带要平整，不能靠大力压平线包

皱褶会造成窗口浪费和局部绝缘厚度不确定。胶带张力过大也可能在边缘切压导线。对宽胶带，可使用与骨架匹配的宽度；对复杂边缘结构，使用经验证的挡墙或边缘绝缘方案。

15.5 铜箔要处理边缘

铜箔剪切边可能锋利，需要倒角、绝缘或采用预制材料。每一匝之间必须绝缘，箔的宽度和引出片也要避免与其他绕组或磁芯形成不足的距离。

15.6 不允许形成短路匝

绕磁芯闭合一圈的导电环可能成为短路匝。环形磁芯的金属固定件、闭合铜屏蔽、错误连接的并绕导体都要特别检查。

屏蔽绕组通常留有开口并只在规定端接地，具体连接要由 EMI 与安全设计决定；不能绕一圈铜箔后把两端焊在一起。

15.7 匝数究竟怎样数

工程图纸里的“一匝”，是导线完整包围磁芯中柱一次。导线从骨架窗口穿过一次并回到相应位置，才构成完整的一匝；引脚到窗口之间的引线长度不额外算匝。手绕时可以在纸上按每十匝做一组正字记录，但更可靠的方法是使用带计数器的绕线机，并在开始前确认计数器是在主轴每转一圈加一，还是受传动比影响。

分层绕组不要只记总数。例如 160 匝应记录为“第 1～5 层各 32 匝”，每完成一层就核对累计值 32、64、96、128、160。中途停机时，在工艺记录上写下当前层、当前累计匝数和导线所在位置；不能只凭记忆继续。若少一匝，匝比、磁密和电感都会改变；若多一匝，输出也会变化，所以“差不多绕满一层”不是合格的计数方法。

15.8 抽头怎样做才不会多算或少算一匝

抽头本质上是同一连续绕组的中间电气节点。以 80/82/84 匝调整抽头为例：从起点连续绕到第 80 匝，把导线引到规定引脚或形成受控线环，记录“80T”；随后保持原绕向继续 2 匝得到 82T，再继续 2 匝得到 84T。把线拉出、折回和套管的动作本身不应该额外穿过窗口，否则会无意间增加有效匝数。

抽头引线应避免横跨线包最高处后被下一层挤压，也不能与不同绝缘等级的绕组形成不受控接触。临时样机抽头在确定最终值后，量产版应删除无用端点并重新核对排线、窗口高度和绝缘路径。不要把三个可选端点长期留在产品内，再依靠装配人员现场判断。

15.9 多股并绕从放线到焊接的完整检查

假设图纸写“18 股 0.20 mm 并绕 4 匝”，正确含义是 18 根彼此绝缘的细线同时起绕，每一根都完整绕 4 匝，并在两端分别并联。准备线束时先把 18 根线理顺、等长放线，给起端做编号或临时扎束。绕制过程中观察线束是否扭结、是否有个别细线跨到下一层、是否有细线没有随主线束完整穿过窗口。

端接前按线材类型选择机械刮漆、热剥、化学剥漆或可直焊漆膜工艺；具体温度和时间必须遵循线材与焊接材料要求。剥漆过短会导致某些细股没有吃锡，剥漆过长则留下不必要的裸铜。焊后用放大检查确认每一股都被润湿，并通过 DCR、端头拉力或经过验证的过程控制确认没有漏焊。只看到外层有焊锡，不能证明内层 18 股全部导通。

多股并绕也不是随意绞成一根粗绳。扭距过小会增加用线长度并使线束变硬；完全不换位又可能因邻近效应导致分流不均。普通并股、规则换位线和真正的利兹线是不同工艺，设计文件应写清使用哪一种，不能只写“多股线”。

15.10 绕错、断线或漆膜受伤时怎样处理

发现计数错误时，最稳妥的处理是退回到最后一个已确认的层界面，检查导线表面后重新绕。不要为了补一匝就在窗口外随意套一圈，也不要为了减一匝把导线短路跨接。发现导线拉细、折伤、漆膜刮破或被骨架毛刺压伤时，应按返工规范处理；对于关键绝缘位置或细线，通常更合理的是更换该段绕组，而不是用一小块胶带掩盖未知损伤。

绕组内部接头会增加电阻、硬点和绝缘风险。若样机确实必须接线，接头位置、焊接方式、套管、机械固定和绝缘覆盖都应事先设计，并在剖面图上标出。量产磁件不能依赖操作人员凭经验把接头“藏在线包里”。返工完成后，要重新进行连通、DCR、匝比和绝缘检查，因为返工动作可能同时影响相邻绕组。

15.11 用一个手绕示例串起全过程

以全桥算例的 P1—S—P2 结构为例，可按下面顺序制作首件。先从规定观察面确认 1 脚方向，在骨架上临时标出左、右边界。准备初级两组各 18 股 0.20 mm 线束和次级 36 股 0.20 mm 线束，并分别标记，避免把 P2 与 S 混淆。

第一步，从 1 脚起绕 P1 共 4 匝。每绕一匝确认整束线都穿过窗口一次，四匝并排覆盖窗口，不交叉堆叠；结束端引到 2 脚。第二步按工艺卡包规定的初次级绝缘，检查边缘覆盖和引线套管。第三步从点端开始绕 S 共 4 匝，保持图纸规定的相对绕向，结束端到指定次级引脚。第四步再次完成绝缘，然后从 2 脚继续绕 P2 共 4 匝，结束到 3 脚。这里 P1 与 P2 电气串联后总初级为 8 匝，2 脚是中间连接点，不是多出来的一匝。

绕完但尚未装磁芯时，先检查各组是否导通、不同绕组之间是否意外短路，并记录冷态 DCR。装入配对磁芯并按规定固定后，给初级施加隔离、限流的低幅交流测试信号，测量 1—3 脚与次级的电压比，并用双通道示波器核对同名端。随后测 Lm 和指定短路条件下的漏感。只有这些静态项目通过，才在限流直流母线下逐步上电观察电流斜率、伏秒平衡和尖峰。

15.12 首件样品至少要留下哪些记录

首件记录应能让另一个人重新制作同样的样品。至少保留：磁芯和骨架完整料号、材料和批次；气隙或 AL 实测值；每组线材的铜径、绝缘等级、最大外径和股数；每层实际匝数、绕向、起止脚与点端；胶带、套管、挡墙的型号和层数；绕线张力与关键设备设置；装配夹具和固定方式；冷态 DCR、匝比、极性、Lm、漏感及其测试条件。

照片要在关键层完成后拍，而不是只拍最终外观。建议至少记录空骨架、P1 完成、初次级绝缘完成、S 完成、P2 完成、外包完成和装芯完成七个状态。照片不能替代尺寸和文字，但能帮助发现引线走错侧、胶带皱褶、线束交叉和层次颠倒。样机测试后发生的每一次修改，都应形成新的版本号并回写施工卡，避免计算表、绕组图和实物分别停留在不同版本。

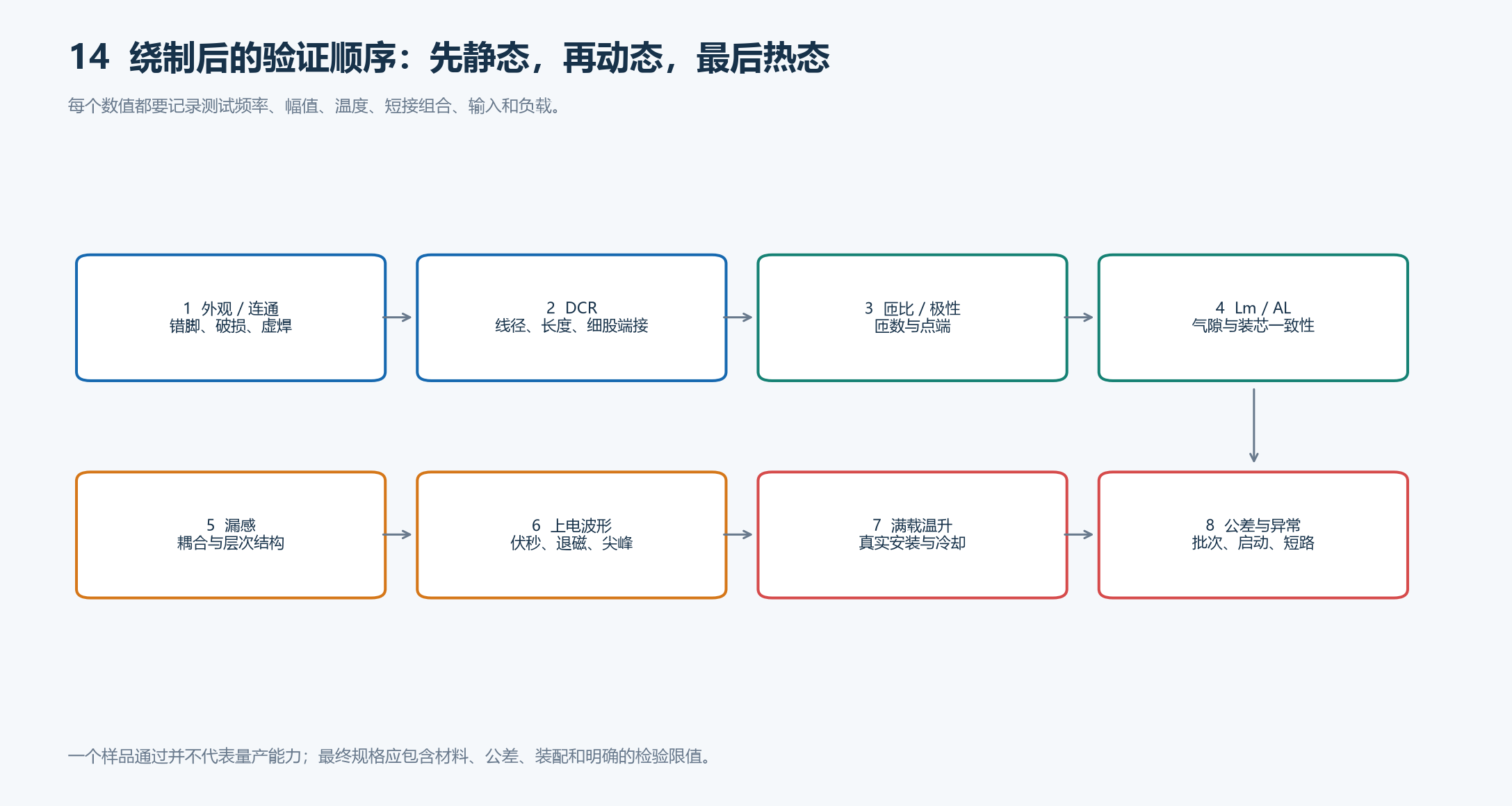

十六、绕好以后先测什么

16.1 目检和引脚连通

检查磁芯裂纹、线包突出、胶带破损、裸铜、毛刺、错脚和虚焊。万用表蜂鸣只能确认存在一条导通路径，不能证明所有并股都已焊上，也不能可靠排除一匝短路。

16.2 直流电阻 DCR

低阻绕组优先使用四线测量。记录环境温度，并按铜温度系数折算。实测值偏高可能来自线径、线长、漏焊细股和焊点；偏低也可能意味着匝数少了。

16.3 匝比和极性

使用隔离、限流、适当频率的低幅信号。频率不能低到在测试电压下造成饱和。测量每组绕组的幅值和相位，核对点端。

16.4 励磁电感 Lm

测初级 Lm 时，其他绕组通常开路。记录测试频率、幅值、串联/并联等效模式、磁芯装配和温度。反激应重点检查 AL 公差和偏置下的电感变化。

16.5 漏感 Llk

把相关次级用低阻、低寄生连接短路，在指定频率测初级等效电感。多输出时要写清哪些绕组短接。夹具自身电感和短路线长度可能与目标漏感同一数量级，应先补偿或测量夹具。

16.6 波形和温升

在限流电源下逐步提高输入和负载，观察绕组电压、电流斜率、退磁、尖峰与振铃。达到目标条件后，在接近真实安装环境中运行到温度接近稳定，测量绕组与磁芯热点。

16.7 首件测试记录示例

测试记录不能只写“合格”。以反激算例为例，一份有用的记录可以写成：室温 25 ℃；磁芯装配后初级 1—3 脚在 10 kHz、100 mV、其他绕组开路条件下测得 Lm=18.1 μH；次级短路时从初级测得漏感 0.62 μH；初级冷态 DCR=46 mΩ，次级冷态 DCR=18 mΩ；低幅交流测试得到 Np:Ns=10:7，极性与图纸点端一致。记录仪器型号、夹具补偿方式和测试日期，才能在下一版或下一批样品上比较。

动态测试可按输入电压逐级记录，而不是一次直接升到最大值。例如在 18 V、24 V、30 V 三个输入点，分别记录空载与额定负载时的开关频率、最大导通时间、初级峰值电流、MOSFET 漏极最高电压、次级整流器反向最高电压、输出纹波以及磁芯表面和绕组热点温度。示波器截图应保留探头衰减、带宽限制、时间基准和零点位置；电流探头还应在测量前消磁归零。

温升记录要写明运行时间和判稳规则。可以每隔 10 分钟记录一次环境温度、磁芯温度、绕组可测位置温度和输出功率；连续几个采样点变化已经很小，才认为接近热稳定。若只能测到线包表面，应明确它不等于内部热点。停机后用电阻法估算铜温时，要尽快记录热态电阻，并考虑停机到测量之间的降温误差。

最后把测试结果与设计限制并列：目标 Lm 及公差是多少，实测是否落入范围；设计 ΔB 的最坏值是多少，测得的电压积分对应多少；允许器件电压是多少，实测尖峰还剩多少裕量；温升限制是多少，在哪个输入点最坏。只有“条件、数值、限制、结论”四项齐全，测试记录才真正能帮助下一轮修改。

十七、测得参数不对，怎样反推原因

改变一个参数时，相关参数必须重算。例如增加初级匝数会降低相同伏秒下的磁密，却增加线长、窗口占用和可能的漏感；减小气隙会增加 Lm，但可能降低可承受的储能电流余量。

十八、用实测数据更新计算表

18.1 从 DCR 反推有效铜长度或截面积

若知道实际铜面积，可以从室温 DCR 估算等效长度：

l_eq ≈ R₂₀A_cu/0.01724

实测长度比估算大很多，可能说明平均匝长或引线估计不足；如果是多股线，也可能有部分细股未导通，使有效面积变小。

18.2 从 Lm 反推 AL

A_L,measured = L_m,measured/N²

例如 10 匝测得 17.6 μH，AL=176 nH/匝²。与目标 183.6 nH/匝²相差 −4.1%，是否合格应根据事先规定的公差判断。

18.3 从实测电压积分检查 ΔB

ΔB = [1/(NA_e)]∫v_m(t)dt

使用绕组端电压时，要意识到铜阻和漏感压降会造成误差。可以增加小匝数感应绕组用于磁通变化测量，但它同样需要正确的探头、积分和偏置处理。

18.4 用温升反推总损耗要谨慎

若已通过同结构标定等效热阻，可以粗略由 ΔT/Rθ 估总损耗。未经标定时，磁芯与绕组是分布热源，外表面温度不代表内部热点，不能把一个经验热阻套到任何封装中。

十九、损耗计算：把“未知”明确写出来

19.1 基础铜损

P_cu,base = ΣI_rms,i²R_dc,i,hot

这只是下限性质的基础项。高频还需要 Rac，接头和引脚也有损耗。

19.2 频域铜损表达

P_cu ≈ I_dc²R_dc + ΣI_h,rms²R_ac(hf₀)

矩形和三角波含多次谐波。Rac 与线径、层数、绕组相对位置和磁场方向有关，因此不能只由趋肤深度得到完整答案。

19.3 磁芯损耗

若厂商给出适用工况下的单位体积损耗 Pv：

P_core = P_vV_e

必须匹配材料、频率、温度、磁密定义和波形。厂商工具可用于查看损耗随频率、磁密和温度变化，并辅助计算 AL、气隙和交流/直流电阻比。TDK Magnetic Design Tool

19.4 不要把未计算的 Rac 当作零

计算表可以列：DCR 铜损 0.8 W；Rac 增量“待模型/实测”；磁芯损耗 0.6 W；其他 0.1 W。这样比写一个来源不明的“总损耗 1.5 W”更有价值。

样机测试后，再把测得温升、输入输出功率差、绕组电阻与波形填回表中，缩小未知项。

二十、设计检查表：发布图纸前逐项打勾

电气计算

• 输入范围、频率定义和最大脉宽已经写清；
• 按实际绕组电压积分计算了正常和异常伏秒；
• Bpk 与 ΔB 含义明确，使用了正确 Ae/Amin；
• 匝比包含整流、压降和控制范围；
• 每个绕组使用实际 RMS 电流选铜面积；
• 反激的能量、Lm、AL、峰值电流和退磁时间互相一致；
• 开关与整流器电压应力包含漏感尖峰余量。

绕组与结构

• 骨架净排线宽度和槽深来自图纸或实测；
• 使用含绝缘最大外径计算每层匝数；
• 写明每层匝数、起止脚、点端、观察面和绕向；
• 多股线每股完整同匝并可可靠端接；
• 层间、绕组间、边缘和引线绝缘结构明确；
• 气隙定义、AL 公差和装芯方式明确；
• 不存在闭合屏蔽或金属固定件形成短路匝。

测试与量产

• DCR、匝比、极性、Lm 和漏感有明确测试条件与限值；
• 在低输入、高输入、轻载、满载及必要异常条件下看过波形；
• 温升在真实安装和冷却条件下测试；
• 记录了材料供应商、完整订货号、线材和胶带型号；
• 样品修订已经反馈到图纸，而不是只留在工程师记忆里。

二十一、常见错误：看似省事，最后最费时间

错误一：只给磁芯型号，不给材料和气隙

同外形磁芯可能有不同材料、AL 和气隙。正确做法是给完整订货信息，或至少规定材料、核心参数和验收值。

错误二：线径按平均电流选

脉冲绕组要按 RMS 发热，再检查峰值电流对开关、整流和局部电流密度的影响。

错误三：按裸铜直径排线

铜面积用裸径，排线必须用最大含绝缘外径和线束实际外径。

错误四：并股只算总面积，不管换位和端接

并股处于不同磁场位置时可能分流不均；漏焊细股会直接减小有效铜面积。

错误五：气隙能解决任何饱和

相同 V、t、N、Ae 下，ΔB 不因加气隙而减小。气隙改变 L 和达到相同 B 所需的电流；过伏秒仍要靠匝数、面积、脉宽或复位解决。

错误六：漏感越小越好

降低漏感常会增加初次级电容或工艺复杂度。目标是满足开关应力、损耗、EMI 和安全的综合约束。

错误七：用空载合格代替满载验证

空载主要暴露励磁与部分磁芯问题，满载才出现主要铜损和换流应力。两个条件都不能省。

错误八：把一次样品数据当成批量能力

磁芯、气隙、线径、绕线松紧、焊接和装配都有公差。量产规格要建立统计边界和可操作的检验方法。

二十二、参数计算表模板

计算表每一格都应标记来源：规格、厂商资料、公式、仿真、样品测量或工程假设。这样审查时能迅速发现“0.2 T”到底是材料参数、设计目标，还是未经验证的经验值。

二十三、绕组施工卡模板

下面的格式可以作为内部工艺卡起点：

图纸上可增加剖面层次图，并使用颜色区分绕组，但颜色只是阅读辅助，正式规格仍应靠文字、引脚号和材料号表达。

二十四、六道练习题

练习一：伏秒与匝数

40 V 在 12 匝、Ae=100 mm² 的绕组上持续 3 μs，ΔB 是多少？

答案：40×3/(12×100)=0.10 T。

练习二：每层排线

净排线宽度 20 mm，两侧各再留 1 mm，线最大外径 0.48 mm，每层最多多少匝？

答案：floor[(20−2)/0.48]=37 匝。实际生产最好再留操作裕量。

练习三：多股线

Irms=2.4 A，Jtarget=3 A/mm²，使用 0.20 mm 裸线，至少多少股？

答案：所需 0.8 mm²；每股 0.03142 mm²；0.8/0.03142=25.47，至少 26 股。

练习四：电感公差

12 匝、AL=200 nH/匝²，电感是多少？如果 AL 低 10%，电感是多少？

答案：28.8 μH；AL 低 10% 时为 25.92 μH。

练习五：三角电流 RMS

峰值 6 A、占空比 0.25 的零起点三角脉冲，Irms 是多少？

答案：6√(0.25/3)=1.732 A，平均值只有 0.75 A。

练习六：热态铜阻

20 ℃时绕组 0.20 Ω，预计热点 100 ℃，热态电阻近似多少？

答案：0.20×[1+0.00393×80]=0.2629 Ω。相同 RMS 电流下，热态铜损约比室温高 31.4%。

二十五、结语：一只变压器如何从公式走到实物

参数计算不是一次性把几个公式填满。真正可用的流程是一轮闭环：

1. 从电路获得真实的绕组电压、电流和最坏工况；
2. 用伏秒确定匝数和磁密，用 RMS 确定铜面积；
3. 用骨架图纸完成逐层排线、绝缘和引脚设计；
4. 按施工卡绕制，过程中记录方向、匝数与中间测试；
5. 测 DCR、匝比、Lm、漏感、波形和温升；
6. 把实测结果返写到计算表，再调整磁芯、匝数、线材或层次结构；
7. 最终把材料、公差、工艺和检验条件冻结为可复现规格。

如果只记一件事，请记住：每一个匝数都应能追溯到伏秒，每一种线材都应能追溯到 RMS 电流和损耗，每一种绕法都应能解释它对漏感、电容、绝缘与制造的影响。这样，绕出来的就不只是“能亮灯”的线圈，而是可以计算、测试、迭代和复制的工程磁件。

参考资料

1. TI：Power Transformer Design，SLUP126——传能型开关变压器、窗口利用率、损耗和温升。
2. TI：Inductor and Flyback Transformer Design，SLUP127——电感与反激储能磁件设计。
3. TI：Eddy Current Losses in Transformer Windings，SLUP197——趋肤、邻近效应、铜箔和利兹线。
4. TDK：Ferrite Cores General Definitions——Ae、Amin、le、Ve 与 AL 定义。
5. TDK：Magnetic Design Tool——材料损耗、气隙、AL、偏置和绕组损耗辅助计算。

本文中的线径、电流密度、磁密和绝缘结构均用于说明计算流程，必须用目标产品的实际材料、环境、适用标准和样机测试进行验证。
