正激、反激、推挽、半桥与全桥：隔离型开关电源拓扑详解、区别与计算

五种隔离电源拓扑的原边激励波形对比 — 图 1：理想化原边绕组电压。推挽观察固定的一个半原边；半桥原边幅值为母线电压的一半。

摘要：隔离型 DC-DC 与 AC-DC 电源中，正激、反激、推挽、半桥、全桥是最常见的五类磁性元件拓扑。它们都利用高频开关把能量送入变压器或耦合电感，再经整流、滤波得到稳定输出，但能量传递路径、磁芯复位方式、开关管电压应力、变压器利用率和适用功率范围差异很大。本文从统一的伏秒平衡和功率估算出发，逐一给出电路拓扑、工作过程、关键公式、设计步骤、损耗来源、波形问题与选型建议。

阅读提示：文中的公式均采用理想化一阶模型，实际设计还要加入漏感、压降、死区、磁芯损耗、温升、EMI 和控制环路裕量。符号约定：输入电压为 V_in，输出电压为 V_o，开关频率为 f_s，占空比为 D，变压器匝比 n=N_p/N_s，效率为 η。

一、先建立共同语言：五种拓扑到底在比较什么

1. 隔离与非隔离

变压器提供电气隔离、阻抗变换和电压变换。原边和副边没有直流导通路径，安全认证、输出接地方式和共模噪声都因此受到影响。反激使用“变压器式耦合电感”储能；正激、推挽、半桥、全桥主要在磁芯传输能量。

2. 磁通必须复位

磁芯满足 v=N·dΦ/dt。若一个周期内正、负伏秒不平衡，磁通会逐周期偏移，最后进入饱和。设计时必须满足：

∫v_p(t)dt = 0（稳态伏秒平衡）

正激依靠复位绕组或有源箝位，反激在关断期间由副边释放能量并使磁芯回到起点，推挽依靠两半原边交替激励，半桥和全桥天然提供正负对称电压但仍需控制死区和偏磁。

3. 功率范围的粗略分界

拓扑	常见功率区间	典型开关频率	主要优点	主要限制
反激	1～150 W（特殊设计可更高）	50～200 kHz	器件少、成本低、可多路输出	峰值电流大、纹波与 EMI 较难
正激	50～500 W	50～300 kHz	输出纹波小、效率较高	需要复位，磁芯利用率有限
推挽	100 W～1 kW	20～200 kHz	变压器利用率高、适合低压大电流输入	开关管电压尖峰和偏磁敏感
半桥	300 W～2 kW	50～300 kHz	开关管电压应力低、适合高压母线	需要上下管驱动和电容平衡
全桥	500 W～数十 kW	20～200 kHz	功率密度高、变压器利用充分	器件多、驱动与布局复杂

二、反激（Flyback）：先储能，后放能

1. 拓扑与电流路径

      原边                          副边
Vin ──Np──●────Q────GND       ●──|>|──L_o──+──Vo
          │    MOSFET          Ns  D_s       │
          └──RCD/有源箝位──┘                 C_o
                                             │
                                            GND

反激变压器的磁化电感 L_m 就是储能元件。Q 导通时，原边电流上升，副边二极管反偏，能量存入磁芯气隙；Q 关断时，磁场塌缩，副边极性翻转，D_s 导通，把储存能量送到输出。

2. 关键计算

在连续导通模式 CCM 下，原边磁化电流纹波：

ΔI_p = V_in·D /(L_m·f_s)

储能峰值 E = ½L_mI_pk²，每周期传输功率近似 P_o≈η·½L_mI_pk²f_s。因此：

L_m ≈ 2P_o /(η·I_pk²·f_s)

理想 CCM 电压增益为：

V_o = (N_s/N_p)·V_in·D/(1−D)

若考虑二极管压降 V_D 与 MOSFET 导通压降，可把副边有效电压写成 V_o+V_D，并按最低输入、最大占空比校核。DCM 时增益还与负载、L_m 和频率相关，不能直接套 CCM 公式。

3. 器件应力与箝位

MOSFET 关断瞬间承受：

V_DS,max≈V_in,max + n(V_o+V_D) + V_spike

漏感能量会造成尖峰，常用 RCD、TVS、LCD 或有源箝位吸收。二极管反向耐压约为 V_RRM≈V_o+V_in,max/n，必须留出温度和瞬态裕量。

4. 反激的特点

优点是器件数量少、变压器兼具电感功能、可实现宽输入和多路输出，待机功耗也容易做到很低。缺点是原副边峰值电流高，输出电容 RMS 电流大，开关节点 dv/dt 强，漏感尖峰和 EMI 设计占主要工作量。输出功率超过约 100～150 W 后，正激或桥式拓扑通常更有优势。

三、正激（Forward）：导通时直接传能，关断时复位

1. 单管正激拓扑

Vin ──Np──Q────GND       Ns──|>|──L_o──Vo
       │   │              D_f（续流）│
       └─复位绕组Nr─D_r─┘             C_o

Q 导通时，变压器副边立即得到电压，整流二极管导通，电感 L_o 储能并向负载供电；Q 关断时，副边主二极管截止，续流二极管接管电感电流。原边磁化能量不能像反激那样留在磁芯中等待释放，因此必须用复位绕组、RCD 或有源箝位把磁通退回。

2. 电压增益与占空比限制

理想情况下：

V_o≈D·(N_s/N_p)·V_in − 压降项

三绕组复位时，复位绕组匝数通常取 N_r≈N_p，最大占空比需满足 D_max≤0.5，以便在关断时间内完成等幅反向复位。若 N_r<N_p，复位电压变大，占空比可提高，但 Q 的关断电压也随之升高。

3. 输出电感计算

设副边导通电压为 V_s=V_in/n，电感纹波指标为 ΔI_L，则：

L_o = (V_s−V_o)·D /(ΔI_L·f_s)

关断期间电感两端约为 −V_o，连续导通条件为 I_o>ΔI_L/2。二极管和电感的 RMS 电流决定铜损与温升。

4. 正激与反激的根本区别

正激在开关管导通期间传能，输出电感负责平滑；反激在开关管关断期间传能，磁化电感负责储能。因此相同功率下，正激峰值电流通常更低、输出纹波更小、效率更高，但需要额外复位网络和更多磁性元件。

四、推挽（Push-Pull）：低压输入的交替励磁

1. 中心抽头推挽拓扑

             Q1                 D1──L_o──Vo
Vin ──●──Np/2──┤                ┌─|>|────┤
      │        └─GND     Ns     │        C_o
      └──Np/2──Q2───────┤├──────┘
                         │       D2（另一半周）

变压器原边中心抽头接输入，Q1、Q2 交替导通。Q1 导通时，磁通向一个方向变化；Q2 导通时，另一半原边产生相反磁通。副边经全波整流得到高频脉动，再由电感电容滤波。

2. 电压关系与占空比

理想推挽的副边整流平均电压可近似写成：

V_o≈2D·(N_s/N_p,half)·V_in

这里 N_p,half 是中心抽头到一端的匝数，D 是单管占整个周期的导通占空比，通常 D<0.5，并为换向留出死区。

3. 最大问题：偏磁与电压尖峰

两只 MOSFET 的导通电阻、驱动延迟、变压器两半匝数不一致，都会让伏秒不平衡，产生磁通偏移。漏感在换向时会与 MOSFET 输出电容谐振，使关断管 V_DS 接近 2V_in 甚至更高。设计中常用 RC/RCD 吸收、主动箝位、严格匹配的栅极驱动和电流模式限流。

4. 适用场景

推挽特别适合 12 V、24 V、48 V 电池输入的逆变器、车载电源和通信电源。低压侧电流很大，铜排、MOSFET 并联、变压器漏感和整流损耗是重点。输入电压较高时，推挽的开关管应力和偏磁风险会削弱其优势。

五、半桥（Half-Bridge）：母线分压后的双向激励

1. 半桥拓扑

                 Q1
DC+ ────────┤├────●────Np────┤├────●────┤├──── DC−
             C1   中点          Q2
DC+ ──C1──●──┘                  └──C2──DC−
副边：Np 感应电压 → D1/D2 全波整流 → L_o、C_o、负载

两个串联电容把直流母线分成上下两个约 V_in/2 的电位。Q1、Q2 互补导通，变压器原边得到 +V_in/2 和 −V_in/2 的交替方波。与单管正激相比，磁芯双向利用，开关管电压应力约为母线电压。

2. 计算关系

若每个半周的有效占空比为 D，则原边方波幅值为 V_in/2，副边整流后：

V_o≈D·(N_s/N_p)·V_in

半桥的变压器伏秒与全桥相比少一半，因此同功率同频率下需要更大的匝数或更高电流。谐振半桥（LLC）则利用漏感、励磁电感和谐振电容实现软开关，公式需要使用 FHA（基波近似）模型。

3. 电容平衡与驱动

上下电容必须承受纹波电流并保持中点电压平衡。驱动器要提供高侧隔离或自举供电、互补逻辑和足够死区，防止上下管直通。死区过大增加体二极管导通与反向恢复损耗，过小则存在直通风险。

六、全桥（Full-Bridge）：四开关获得最大变压器利用率

1. 拓扑

             Q1             Q3
DC+ ───────┤├──●────Np────●──┤├──── DC+
                    │
DC− ───────┤├──●────────●──┤├──── DC−
             Q2             Q4
驱动顺序：Q1+Q4 导通 → 原边正向；Q2+Q3 导通 → 原边反向。

全桥每次由对角线上的两只开关同时导通，原边施加 ±V_in。副边采用中心抽头或全桥整流。桥臂必须设置死区，控制器还要防止磁通不平衡和占空比不对称。

2. 电压增益

理想全桥 PWM 下：

V_o≈2D·(N_s/N_p)·V_in

若 D 表示每个正、负脉冲占半周期的比例；采用移相全桥时，实际有效占空比还要扣除两桥臂移相造成的自由续流区间。变压器原边电流包含负载反射电流、励磁电流和换向环流。

3. 软开关与移相全桥

移相全桥 PSFB 通过调节两桥臂相位差改变有效脉宽。漏感和 MOSFET 输出电容参与换流，使开关在零电压附近导通，从而降低高压大功率下的开关损耗。轻载时 ZVS 范围缩小，容易出现二极管反向恢复和环流占比增加，需要轻载策略或同步整流。

七、五种拓扑的系统对比

指标	反激	正激	推挽	半桥	全桥
能量方式	储能后释放	导通即传能	交替传能	双向传能	双向全幅传能
磁芯复位	副边放能	复位绕组/箝位	另一半原边	反向半周	反向半周
开关管应力	高于 Vin，含反射电压	Vin 加复位电压	约 2Vin 加尖峰	约 Vin	约 Vin
输出纹波	较大	较小	中等	小	小
控制复杂度	低	中	中高	中高	高
推荐功率	低功率	中功率	低压中功率	中高功率	高功率

八、统一的变压器与磁芯计算

1. 匝数计算

由法拉第定律，方波激励下原边匝数：

N_p ≥ V_p,pk·t_on /(ΔB·A_e) = V_p,pk·D /(ΔB·A_e·f_s)

其中 A_e 是有效截面积，ΔB 是允许磁通摆幅。铁氧体在 100 kHz 左右常把 ΔB 设计在 0.15～0.25 T 范围，具体取值必须查磁芯材料曲线。

2. 铜线与集肤效应

铜的集肤深度约为 δ≈66/√f(mm)，f 以 Hz 计。100 kHz 时 δ 约 0.2 mm，因此高频绕组宜用多股绞线、利兹线或铜箔。窗口利用率 k_u 通常只取 0.2～0.4，必须给绝缘、层间胶带和爬电距离留空间。

3. 损耗估算

总损耗可以拆为 MOSFET 导通损耗 P_cond=I_rms²R_DS(on)、开关损耗 P_sw≈½V_DSI_D(t_r+t_f)f_s、磁芯损耗、铜损、二极管导通与反向恢复损耗、驱动和控制损耗。效率 η=P_o/(P_o+ΣP_loss)。

九、完整设计示例：48 V 输入、12 V/300 W 输出

设 V_in=36～60 V，V_o=12 V，P_o=300 W，η=0.92，f_s=100 kHz。若选全桥，假设最大有效占空比 D=0.8，整流压降折算后副边所需方波电压约 15 V，则匝比可按 n≈D·V_in,min/15≈1.92，取 N_p:N_s=2:1。

输出平均电流 I_o=25 A。若设计电感纹波 20%，ΔI_L=5 A，副边导通电压约 18 V，则 L_o≈(18−12)×0.8/(5×100kHz)=9.6 μH，可取 10 μH，并按饱和电流大于 35 A、RMS 电流大于 25 A 选型。输入平均电流约 P_o/(ηV_in,min)=9.1 A，考虑纹波和环流后 MOSFET RMS 电流需按实测波形校核。

如果改用反激，300 W 时原边峰值电流会非常高，磁芯气隙、漏感箝位、MOSFET 和输出整流器都会变得困难，因此通常改用正激、半桥或全桥。若输入改为 12 V 电池，则推挽可能更合适，因为它充分利用低压侧电流和变压器铜窗。

十、布局、EMI 与可靠性要点

高 di/dt 回路面积必须最小：MOSFET、变压器原边、箝位电容构成的回路要紧凑。
功率地、驱动地、采样地分区，电流采样走 Kelvin 线，避免大电流铜箔压差进入控制器。
变压器层间屏蔽可降低共模噪声，但屏蔽层必须单点接地并满足安规绝缘。
二极管反向恢复会在桥式拓扑中产生尖峰；高频低压输出宜使用同步整流。
所有电压、电流、温度额定值至少留 20%～30% 裕量，浪涌、短路、启动和异常占空比必须单独测试。
安规隔离距离、保险丝、放电电阻、Y 电容泄漏电流和变压器耐压测试不可省略。

十一、如何快速选型

输出低于 100 W、需要多路输出且成本敏感：优先反激；100～500 W、希望纹波和效率更好：单管正激或双管正激；低压电池输入、功率几百瓦：推挽；高压直流母线、几百瓦到数千瓦：半桥；高功率、高功率密度、需要软开关：全桥或移相全桥。若目标是高效率轻载，LLC 半桥值得考虑；若目标是宽输入、低待机和低成本，反激仍然最有竞争力。

十二、结语

五种拓扑没有绝对的“最好”。反激把器件数量和成本降到最低，代价是峰值电流和 EMI；正激让能量在导通期间直接进入输出，代价是复位网络；推挽适合低压大电流，却对偏磁和尖峰敏感；半桥用较低器件应力换取中等功率能力；全桥在高功率场景中提供最高的变压器利用率和软开关空间。真正可靠的设计必须把拓扑、磁芯、开关器件、整流、控制、散热、布局和安规作为一个整体优化。

关键词：正激、反激、推挽、半桥、全桥、开关电源、变压器、磁芯复位、PWM、移相全桥、LLC、同步整流、电源设计。

图：五类拓扑的能量传递方式与原边激励幅值

十三、从波形角度理解五种拓扑

仅看电路图容易把拓扑理解成“开关数量不同”。真正决定性能的是关键节点的波形。建议在原型机上同时观察 MOSFET 的 VDS、栅极 VGS、变压器原边电流、副边整流电流和输出电感电流。波形比静态万用表读数更能暴露磁芯偏磁、死区不足、反向恢复和箝位失效。

1. 反激波形

反激导通时原边电流通常呈上升斜坡，关断瞬间 VDS 先快速上升，再叠加漏感尖峰和振铃；副边电流是一个个三角形脉冲。CCM 下每周期开始时磁化电流不为零，DCM 下每周期会回到零。轻载从 CCM 过渡到 DCM 时，环路增益、次谐波和噪声特性都会变化，控制器需要根据模式切换进行补偿。

2. 正激波形

正激原边电流由负载反射电流与磁化电流叠加。Q 导通时副边整流电流出现，Q 关断后电流迅速转移到续流二极管。复位绕组两端会出现反向电压，复位时间必须小于剩余关断时间，否则下一周期初始磁通不为零。双管正激把开关管电压箝在输入电压附近，代价是两个开关和两个箝位二极管。

3. 推挽波形

理想情况下 Q1、Q2 的漏极电压交替在接近 0 V 和 2Vin 之间跳变，两个半周的电流镜像对称。实际测量中若发现一只管的导通电流明显更大，或者漏极平台电压不相等，应优先检查驱动时序、中心抽头绕组匝数和磁芯气隙，而不是立即更换更大电流的 MOSFET。

4. 半桥波形

半桥中点电压在 +Vin/2 和 −Vin/2 之间摆动。上下电容的电压纹波不能只看平均值，还要看低频不平衡和高频 ESR。启动阶段若两只电容充电不一致，中点会偏移，导致变压器伏秒不平衡。增加均压电阻、选用对称电容、改善驱动死区和采用电流平衡控制都可以降低风险。

5. 全桥波形

全桥原边方波幅值最大，变压器利用率最高。硬开关全桥在换向时会产生较大的环流和尖峰，移相全桥则通过桥臂相位差实现软开关。观察 ZVS 是否成功时，应把 VDS 与 VGS 放在同一时间轴上：如果 VDS 尚未降到接近零，栅极已经上升，说明软开关失败，开关损耗会快速增加。

十四、反激的深入设计：气隙、RCD 与环路

反激磁芯通常需要气隙，气隙把主要储能转移到空气隙中，降低有效磁导率并提高可储存能量。近似关系为 E=½L_mI_pk²，而气隙长度增大时 Lm 减小、允许峰值电流增大。设计不能只按电感量选磁芯，还要检查气隙边缘磁通导致的邻近损耗和绕组温升。

RCD 箝位的电阻负责耗散漏感能量，电容决定尖峰电压，二极管负责单向充电。初始估算可按每周期漏感能量 P_lk=½L_lkI_pk²f_s，让箝位电阻功率额定值至少为估算值的两倍，再通过示波器调节阻值与电容，使 VDS 尖峰低于额定值的 80%。有源箝位可以回收部分漏感能量并扩大占空比，但需要额外开关、驱动与控制策略。

反激环路补偿常见电流模式控制。电流内环把功率级近似成电压源，外环调节峰值电流。最大占空比超过 50% 时，固定频率峰值电流模式可能出现次谐波，需要斜坡补偿。补偿斜坡至少应与电感下降斜率匹配，实际工程通常保留 1.0～1.5 倍裕量。

十五、正激的深入设计：复位方案比较

复位方式	优点	缺点	适用建议
复位绕组	简单、成本低、可靠	占空比受限，需额外绕组	中低功率、成本敏感
RCD 箝位	不用复位绕组	能量变热，效率较低	原型验证、功率较小
有源箝位	回收能量，可实现软开关	控制复杂，器件多	高效率、中高功率
双管正激	开关管电压应力低	两管同步驱动、二极管多	高输入电压工业电源

正激输出电感的设计目标通常是连续导通。电感纹波越小，输出电容 RMS 电流越低，但电感体积和铜损增加；纹波过大则会引起电流模式控制噪声和输出纹波上升。工程上常取峰峰值纹波为最大负载电流的 10%～30%，再根据瞬态响应和尺寸优化。

十六、推挽的深入设计：中心抽头与交错误差

推挽变压器两半原边的匝数必须尽量一致，绕制时可采用双线并绕后串联，再将中点引出。这样两半的漏感、直流电阻和分布电容更接近。中心抽头铜箔要能承受总输入电流，不能只按单管电流选择。

推挽死区的取值是折中：死区太短，上下管换向时漏感电流可能造成直通；死区太长，变压器能量通过体二极管或寄生回路续流，增加损耗。实际取值应结合栅极驱动器传播延迟、MOSFET 关断时间、温度变化和最大负载电流测试。

电流模式控制可以逐周期限制峰值电流，避免磁芯饱和；电压模式控制则需要更严格的最大占空比和软启动。对于电池输入，输入电压会随 SOC、线缆压降和瞬态变化，匝比和限流点必须按最低电压工况设计。

十七、半桥与 LLC：为什么高端电源常从半桥开始

半桥只需要两个主开关，却能在变压器上产生双极性激励，因此常作为 LLC 谐振变换器的基础。LLC 的谐振腔包括谐振电感 Lr、谐振电容 Cr 和励磁电感 Lm。串联谐振频率 f_r=1/(2π√(LrCr))，增益由开关频率相对谐振频率的位置决定。高于谐振频率时增益下降，低于谐振频率时增益上升，控制器通过变频稳压。

LLC 的优点是原边 MOSFET 容易实现 ZVS，副边整流器也可实现近似零电流关断。缺点是轻载调节范围有限、磁性参数敏感、启动与短路保护更复杂。设计时要同时计算额定输入、最低输入、空载和短路保护点，不能只用额定负载的一个工作点。

十八、全桥与移相控制：环流、占空比丢失与整流

移相全桥的两个桥臂分别称为超前桥臂和滞后桥臂。超前桥臂通常更容易实现 ZVS，滞后桥臂在轻载时可能缺少足够能量给输出电容充放电，因此需要利用励磁电流、增加串联电感或采用混合调制扩大 ZVS 范围。

副边二极管反向恢复会把能量反射回原边，形成尖峰和环流。低压大电流输出适合使用同步整流 MOSFET，但同步整流的驱动时序必须防止两个整流管同时导通。死区、体二极管导通时间和 MOSFET 的 Qrr 都会影响效率，示波器测量栅极与漏极波形是必不可少的。

十九、控制策略对比

控制方式	优点	需要注意
峰值电流模式	限流直接、动态响应快	D>0.5 时需斜坡补偿
电压模式	结构直观、噪声路径少	功率级双极点补偿较复杂
平均电流模式	输入/输出电流控制精确	运放补偿与采样带宽要求高
移相控制	适合全桥软开关	轻载环流和 ZVS 范围问题
变频谐振	软开关、高效率	频率范围、磁性设计敏感

二十、仿真与实验验证流程

推荐先用小信号模型确定稳态工作点，再用 SPICE 或厂商模型观察开关瞬态，最后制作低压隔离样机。仿真应覆盖输入上下限、满载、半载、轻载、启动、短路和负载阶跃。实验阶段先用限流直流电源和低输入电压，确认驱动互锁、变压器磁通和温升，再逐步提高输入。

测量高侧浮地波形时要使用合适带宽和额定电压的差分探头；普通示波器地夹不能随意接到桥臂中点，否则可能造成短路。电流探头要校零，尽量避开大面积磁场和高 di/dt 导体。所有波形都应记录时间基准、探头衰减、带宽限制和输入输出工况。

二十一、常见故障诊断表

现象	可能原因	优先检查
空载正常，满载炸管	峰值电流过大、尖峰、散热不足	VDS、限流点、箝位波形
输出有低频啸叫	突发模式、磁芯机械振动、环路不稳定	控制频率、补偿、磁芯固定
变压器发热明显	磁通密度过高、铜损或偏磁	原边伏秒、匝数、绕组温升
EMI 超标	共模电流、漏感振铃、回路面积大	开关节点、Y 电容、屏蔽与布局
输出纹波异常	电感饱和、整流反向恢复、电容 ESR	电感电流、二极管电流、电容温升

二十二、设计检查清单

明确输入范围、输出功率、隔离耐压、效率和环境温度。
确定拓扑后，计算最大占空比、匝比、磁通摆幅和器件应力。
为 MOSFET、二极管、电容、电感和磁芯建立最坏工况表。
检查启动、关机、短路、过载、输入浪涌和输出反灌。
验证控制器 UVLO、软启动、逐周期限流、过温和故障锁存。
检查爬电距离、电气间隙、绝缘胶带、三防漆和耐压测试。
在整机外壳、线缆、散热器和屏蔽层安装后重新做 EMI 与温升测试。

二十三、进一步的选型案例

案例 A：5 V/20 W 机顶盒辅助电源。输入为 85～265 VAC，输出需要低待机和多路辅助电压。反激最合适，采用准谐振或谷底开通降低开关损耗，副边使用肖特基二极管，重点是 RCD 箝位、变压器安规和待机突发模式。

案例 B：24 V 转 12 V/200 W 工业模块。输入电压低、输出电流约 16.7 A。推挽可以减少原边开关数量并利用中心抽头，但应严格匹配两半绕组，输出侧采用同步整流或低压肖特基。

案例 C：400 V 母线转 48 V/1 kW。半桥和全桥都可行。若成本优先、频率中等，半桥配 LLC；若需要宽输入和更高功率密度，移相全桥配同步整流更合适。器件耐压、驱动隔离、变压器绝缘和散热是主要挑战。

二十四、总结性的设计思想

拓扑选择本质上是在能量密度、器件应力、控制复杂度、成本和效率之间做平衡。反激把储能集中在磁化电感中，适合低功率；正激把传能与储能分开，适合中功率；推挽用两半原边提高低压输入利用率；半桥用母线电容和双向激励降低器件压力；全桥用四个开关把整个母线电压施加到变压器，适合大功率和软开关。

当你掌握了伏秒平衡、安匝平衡、能量守恒和 RMS 损耗四个核心概念，五种拓扑就不再是互相割裂的五张电路图。面对新规格时，可以先从输出功率与输入电压判断器件数量，再由占空比和匝比确定变压器，接着由纹波指标确定电感和电容，最后用波形、温升、效率和 EMI 实验闭环验证。

二十五、工程经验补充（第 1 轮）

在真实产品中，拓扑的理论优势必须经过器件寄生参数、磁性元件离散性和生产一致性验证。设计评审时建议把每个公式对应到一个可测量量：匝数公式对应磁通摆幅，电感公式对应电流纹波，损耗公式对应热像和温升，箝位公式对应 VDS 峰值，控制环路公式对应负载阶跃。只有这样，计算才能真正指导硬件，而不是停留在纸面。

样机调试要遵循由低到高、由静态到动态、由局部到整机的顺序。先验证驱动互锁和死区，再验证空载波形；随后逐级增加负载，记录开关节点、变压器和输出电感温升；最后再做输入浪涌、负载突变和短路。任何一次器件失效都应保留失效前后的波形，结合 MOSFET SOA、二极管反向恢复和磁芯温度进行定位。

二十五、工程经验补充（第 2 轮）

二十五、工程经验补充（第 3 轮）

二十六、专题研讨：第 1 个设计维度

设计隔离型开关电源时，不能只看单一效率数字。输入电压范围、输出动态、短路方式、启动时间、待机功耗、声学噪声、EMI、器件供应、成本和生产工艺都会改变最佳方案。相同的 300 W 规格，在电池输入、整流母线输入和高频变频器输入下，可能分别选择推挽、半桥和全桥。工程师应先写清边界条件，再使用统一的能量守恒与最坏情况方法进行比较。

磁性元件是拓扑的核心。变压器匝数决定磁通摆幅，窗口面积决定铜线截面积，漏感决定换流和尖峰，分布电容决定高频共模电流。绕组排布应在原副边耦合、绝缘距离和漏感之间取平衡。对高频大电流绕组，不能只按直流电阻判断温升，还要计算集肤效应、邻近效应和磁芯气隙边缘的附加损耗。

功率器件选择同样需要系统思维。MOSFET 的额定电压要覆盖母线、反射电压和尖峰，额定电流要覆盖峰值和 RMS，SOA 要覆盖启动、短路和异常占空比。低压侧同步整流虽然能降低导通压降，但驱动时序、死区和反向电流控制会增加软件与硬件复杂度。二极管方案更简单，却要承担反向恢复和热耗散。

控制环路的稳定性决定电源能否在所有负载下工作。应根据功率级的极点、零点和采样延迟选择补偿网络，交越频率通常低于开关频率的五分之一，并保留足够相位裕量。负载阶跃测试要同时观察过冲、欠冲、恢复时间和电感电流，不能只看输出电压的一条曲线。对于多路输出，还需考虑交叉调整率和最小负载。

二十六、专题研讨：第 2 个设计维度

二十六、专题研讨：第 3 个设计维度

二十六、专题研讨：第 4 个设计维度

二十六、专题研讨：第 5 个设计维度

二十六、专题研讨：第 6 个设计维度

二十六、专题研讨：第 7 个设计维度

二十六、专题研讨：第 8 个设计维度

二十六、专题研讨：第 9 个设计维度

二十六、专题研讨：第 10 个设计维度

二十六、专题研讨：第 11 个设计维度

二十六、专题研讨：第 12 个设计维度

二十七、设计复盘与可制造性（第 13 节）

当电源从实验室样机走向批量生产，器件公差、磁芯批次、焊接工艺、散热界面和装配应力都会改变实际参数。应在设计阶段建立关键参数的上下限，使用最坏组合验证磁通密度、峰值电流、箝位电压和温升。对于全桥与半桥，还要验证上下桥臂驱动延迟的偏差；对于推挽，要验证两半绕组电阻和匝数的偏差；对于反激，要验证气隙电感和漏感的偏差。

生产测试不能只测输出电压。建议增加空载功耗、额定效率、短路保护动作时间、启动过冲、开关频率、关键节点峰值电压以及变压器耐压等项目。高端产品还可以记录开机波形指纹，通过自动判定识别磁芯装配错误、二极管反装、MOSFET 漏焊或驱动异常。这样能够在生产线上提前拦截潜在失效。

热设计应从损耗分布开始。把 MOSFET、整流器、电感、变压器和箝位电阻的功耗分别列出，再根据热阻网络估算结温。外壳温度不等于结温，散热器温度也不能直接替代绕组温度。对绝缘胶带、骨架和灌封材料，还要考虑长期温度等级、阻燃等级和高压下的局部放电。

电源的软件和保护逻辑同样重要。数字控制器需要处理软启动、过流、过压、欠压、过温、风扇故障和通信异常。保护动作应区分自动恢复、打嗝重启和锁存关断，避免故障状态下反复冲击功率器件。对于并联系统，还应设计均流、热插拔和 OR-ing，防止单个模块故障拖垮母线。

二十七、设计复盘与可制造性（第 14 节）

二十七、设计复盘与可制造性（第 15 节）

二十七、设计复盘与可制造性（第 16 节）

二十七、设计复盘与可制造性（第 17 节）

二十七、设计复盘与可制造性（第 18 节）

二十七、设计复盘与可制造性（第 19 节）

二十七、设计复盘与可制造性（第 20 节）

图解补充：从时序与增益理解拓扑

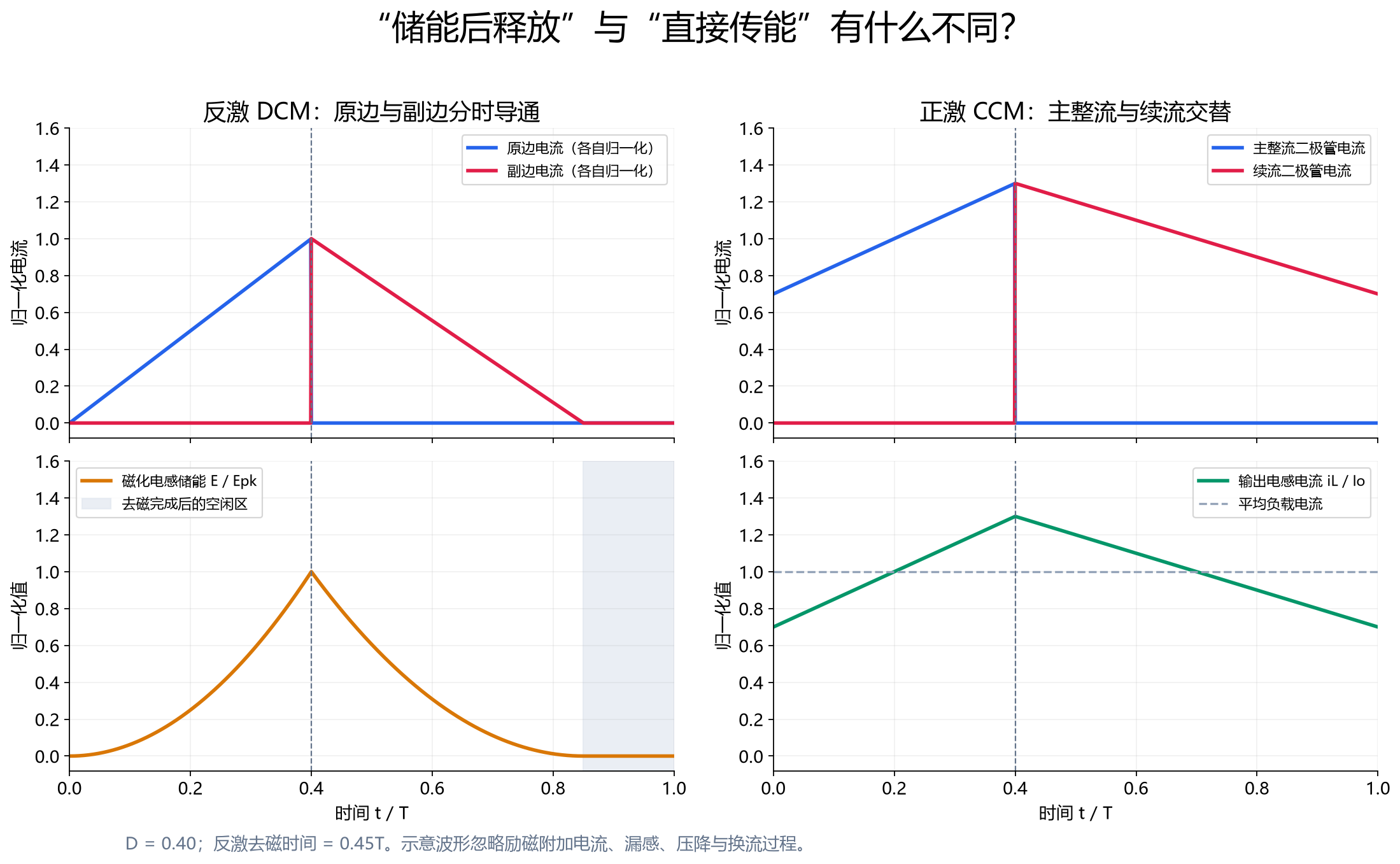

反激与正激：电流时序和储能波形对比 — 图 2：反激 DCM 与正激 CCM 的传能时序；虚线表示主开关关断。

图中电流采用归一化尺度，不能把不同绕组的曲线高度直接理解成实际安培数。反激导通时原边电流上升，副边整流器截止；关断后能量经副边释放。在图示断续模式下，去磁结束后还有一段空闲时间。正激则在导通时通过主整流器直接向输出供电，关断后由续流二极管维持输出电感电流。因此，观察副边电流究竟出现在主开关导通还是关断期间，是识别两种拓扑的重要线索。

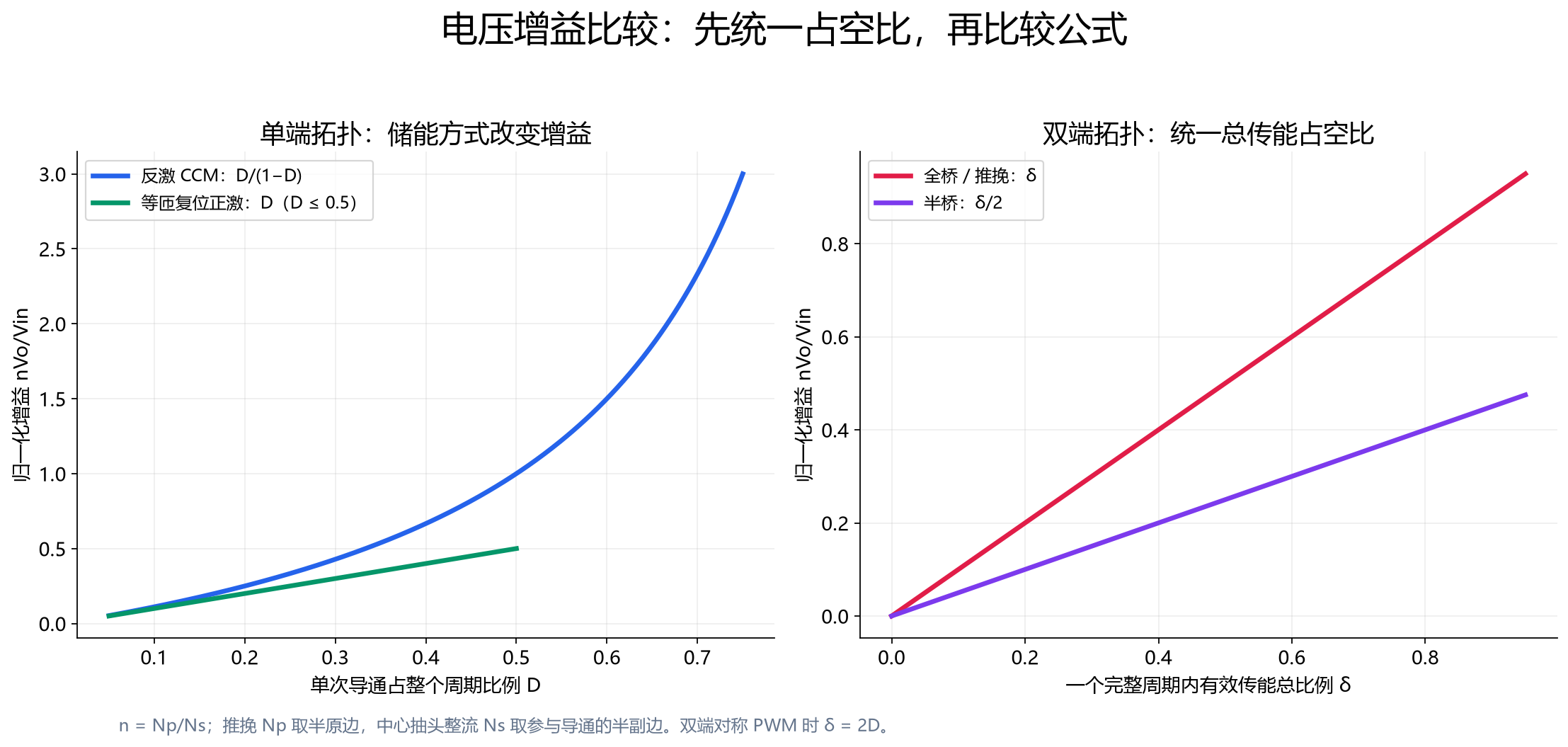

统一占空比定义后的五种电源拓扑电压增益 — 图 3：理想连续导通电压增益。双端电路使用总有效传能占空比 δ，避免与单管占空比 D 混淆。

这些增益曲线忽略整流压降、绕组电阻、漏感换流与死区。单端电路定义 D 为开关导通时间除以完整周期；双端对称 PWM 电路定义 δ 为两个有效传能脉冲的总时长除以完整周期，因此 δ=2D。按此约定，全桥与推挽的归一化增益为 δ，半桥为 δ/2。推挽原边匝数必须取中心抽头至一端的半绕组匝数，副边中心抽头整流也要使用实际导通的半绕组匝数。反激曲线只适用于理想 CCM，不能直接用于 DCM 的负载计算。

制图依据与延伸阅读：Texas Instruments：Power Topologies Overview。以上为本文绘制的教学示意图，不是实测波形，也不是可直接投产的完整电路设计。
