看见变压器，你可能会有这些疑问：中间那块黑色东西是什么？为什么初级绕很多圈，次级只绕几圈？铜线越粗越好吗？“磁密 0.2 T”究竟表示什么？相同外形的变压器，为什么一个只能传几十瓦，另一个能传几百瓦？

这些问题并不需要一开始就用很复杂的数学解决。先建立一个清楚的认识：变压器借助变化的磁场，在不同绕组之间传递电能。磁芯负责帮助磁场形成合适的路径，匝数决定每匝分担多少电压，导线负责承受电流，而散热与绝缘决定它能否长期可靠工作。

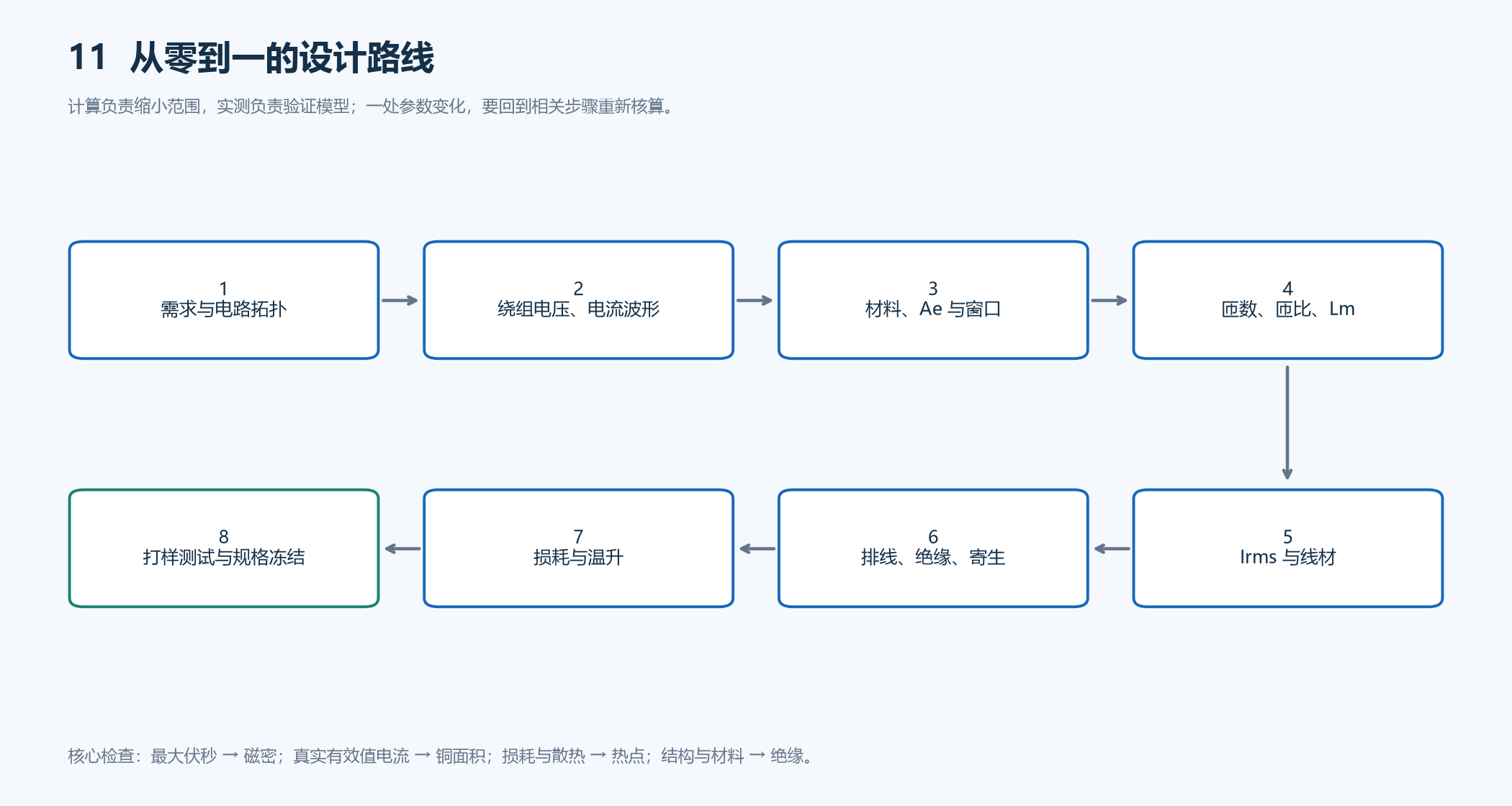

本文按“先看懂，再会算，最后知道怎样验证”的顺序展开。第一次阅读，可以先看第一至八章，再看第十章和三个算例；高频损耗、漏感和测试部分可以在第二遍阅读时补上。文中的图为原创教学示意，曲线注明了理想化条件，不代表某个具体产品的实测结果。

本文涉及两类用途不同的器件：一类是在导通期间直接传能的常规变压器，另一类是经常被称作“反激变压器”的储能型耦合电感。两者会使用相似的磁芯和骨架，但不能共用一套未经区分的设计公式。

实验范围：入门练习建议使用有隔离、有限流的低压电源。文中给出的是设计方法和低压教学初算，不是经过安规认证的市电变压器生产图纸；实际产品还需要材料数据、绝缘结构、热测试与故障测试。

一、先看实物：一个变压器由什么组成

1.1 磁芯、骨架和绕组各自做什么

一个常见的小型变压器，通常包含下面几部分。

“初级”和“次级”描述的是在当前应用中的角色，不等于“高压”和“低压”。升压变压器的初级可能是低压侧；有些器件也能在合适条件下反向使用，但额定电压、绝缘、励磁及温升都必须重新检查。

一根导线绕磁路一圈，称为一匝。环形磁芯上，导线穿过中心孔一次，通常对应一匝；对于绕在中柱骨架上的绕组，绕中柱完整一周是一匝。线材由多少根细丝组成，与匝数不是一回事。十根细丝并在一起同时绕五圈，是五匝、十股并绕，不能当成五十匝。

1.2 电能不是沿磁芯“导电”过去的

在隔离式变压器中，初级与次级没有正常的直流导通路径。初级施加变化的电压，形成变化的磁通；同一磁通穿过次级绕组，次级就产生感应电压。接上负载后，输入端提供相应功率。

磁芯可以类比成帮助磁通“走路”的路径，但磁通并不是一种在管道里流动的物质。这一类比可以帮助认识磁路，不能用来推断能量无损、磁芯完全没有漏磁，或“磁通被次级消耗掉”。

空气也能支持磁场，所以空心变压器并非不存在。只是对于许多电源应用，使用合适磁芯能以较少匝数获得较大的励磁电感，并改善磁耦合。

1.3 为什么普通变压器不能直接接恒定直流

变压器需要的是变化的磁通，而不是“线圈两端永远不能出现直流电压”。开关电源正是把直流切成正负或通断脉冲，再配合复位过程驱动磁件。

如果把一节电池直接长期接在线圈两端，通电最初电流会逐渐上升，磁通随之改变；随后磁芯可能进入饱和，绕组对电流变化的限制显著减弱，电流主要受铜线电阻和电源内阻限制。结果可能是线圈发热、电源限流，甚至开关损坏。次级不会因此持续输出稳定的直流电压。

因此，不能用“拿直流电源接上试试”来判断普通变压器是否工作正常。用于开关电源的磁件也必须有与之匹配的驱动、复位、限流和整流电路。

二、电学基础补齐：电压、电流、功率与有效值

2.1 电压决定推动，电流决定实际通过多少

电压的单位是伏特 V，电流的单位是安培 A。直流情况下，电功率最熟悉的公式是：

P = V × I

例如 12 V 输出 2 A，输出功率是 24 W。若变压器和周围电路有损耗，输入功率就必须大于 24 W。

交流或脉冲情况下，电压与电流随时间变化，真正的平均功率应写成：

P = (1/T) ∫₀ᵀ v(t)i(t) dt

这里 T 是观察周期，v(t) 和 i(t) 是每个瞬间的电压、电流。初学者暂时不必熟练计算积分，只要记住：每个瞬间的功率相乘后，再对整个周期求平均。

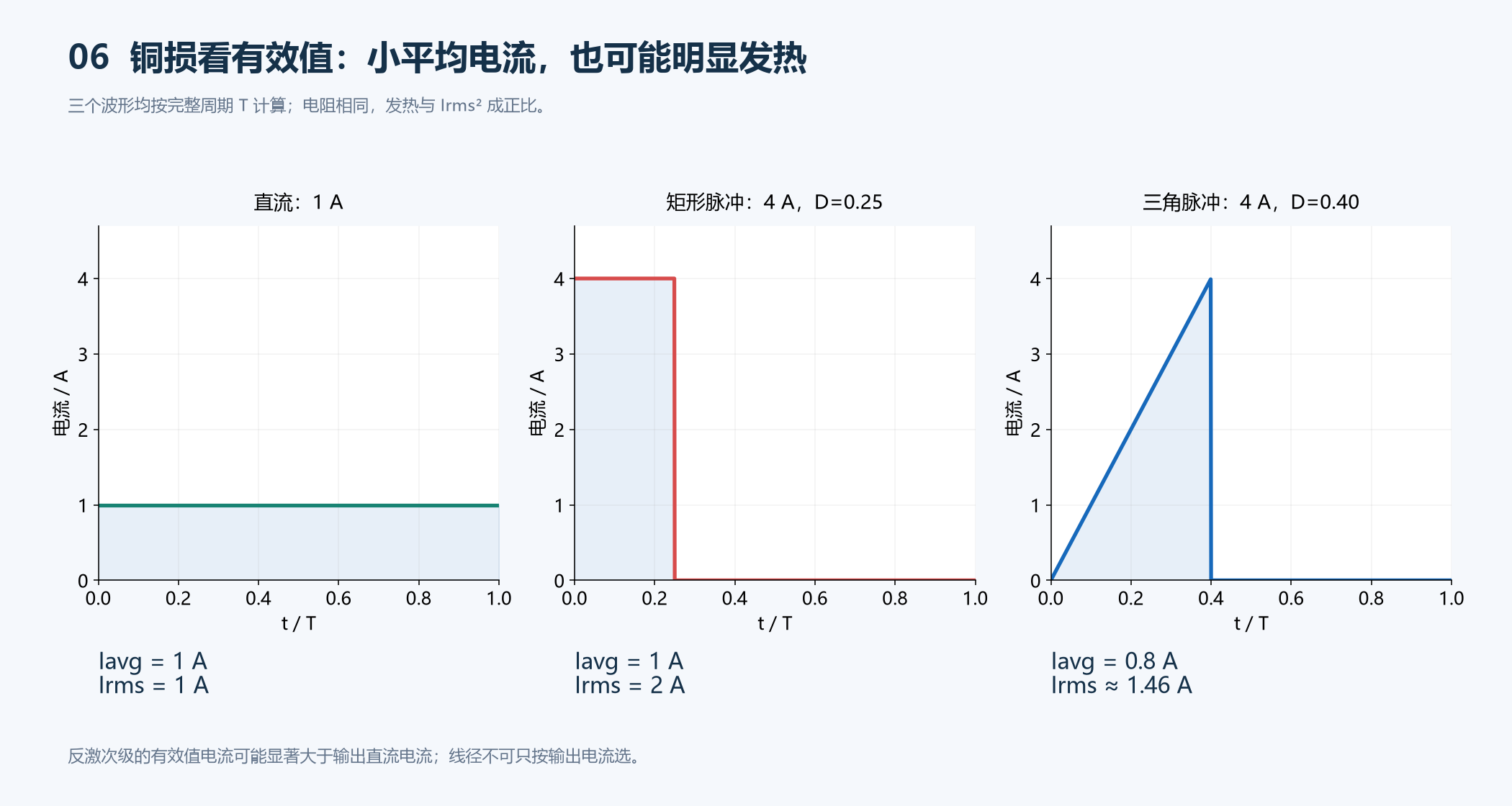

2.2 为什么发热要看有效值，而不是平均值

铜线的基本电阻损耗与电流平方有关。一个脉冲电流，即使平均值很小，峰值较高时仍然可能让线圈明显发热。

I_rms = √[(1/T) ∫₀ᵀ i²(t) dt]

rms 就是“均方根”，中文通常叫有效值。它回答的问题是：这个波形在同一个恒定电阻上产生的平均热量，等效于多大的直流电流。

举个反直觉的例子：4 A 的矩形脉冲只持续四分之一个周期，平均电流是 1 A，但有效值是 4×√0.25=2 A。若按 1 A 选择铜线，基础铜损就会低估到实际的四分之一。

电流是否为正负交替，不改变平方带来的热效应。双极性矩形电流的平均值可能为零，线圈却照样发热。

2.3 W 和 VA 为什么不总是相同

交流变压器铭牌常标 VA，称为视在功率：

S = V_rmsI_rms

真实平均功率 P 与 S 的比值称为功率因数。对于非正弦负载，不能仅用一个电压与电流的相位角解释全部差异。整流桥后接大电容时，次级可能只在波峰附近补充电荷，电流峰值和有效值都与平滑直流负载不同。

因此，“12 V、2 A 的交流绕组”不应直接理解为“桥式整流加大电容后一定可以长期输出 2 A 直流”。需要重新算绕组有效值电流、整流器和电容纹波电流，以及满载温升。

三、磁学词汇翻译：磁通、磁密、磁场强度、磁导率

3.1 磁通 Φ：穿过一个截面的磁场总量

磁通用希腊字母 Φ 表示，单位是韦伯 Wb。对入门计算，可以把它理解为穿过磁芯截面的磁场总量。

3.2 磁通密度 B：单位面积上有多少磁通

磁通密度通常简称磁密，单位是特斯拉 T。如果截面上的磁场近似均匀：

B = Φ / A_e；因此 Φ = B A_e

A_e 是有效磁芯截面积。想象相同流量通过宽路与窄路，窄路的“密度”更高。相同磁通通过更小截面，B 更大，更容易接近材料限制。

例：A_e=100 mm²=100×10⁻⁶ m²，B=0.20 T，则：

Φ = 0.20 × 100×10⁻⁶ = 20×10⁻⁶ Wb = 20 μWb

这里最容易犯错的是面积换算。1 mm²=10⁻⁶ m²，不是 10⁻³ m²；1 cm²=10⁻⁴ m²。长度乘一千，面积要乘一百万。

3.3 磁场强度 H：绕组提供的磁化作用

对于均匀、闭合且可以近似处理的磁路：

H ≈ NI / l_e

N 是匝数，I 是形成相应磁化作用的电流，l_e 是有效磁路长度，单位 m。H 的单位是 A/m。NI 叫安匝数，例如 20 匝流过 0.5 A，安匝数为 10 A·匝。

这条简化式适合帮助理解单绕组励磁；带负载的多绕组变压器，应考虑各绕组安匝的方向和相互抵消，不能把初级总电流直接塞进去，忽略次级电流。

3.4 磁导率 μ：材料容易被磁化到什么程度

在一定范围内可以近似写成：

B ≈ μH = μ₀μ_rH

μ₀≈4π×10⁻⁷ H/m，是真空磁导率；μ_r 是相对磁导率，没有单位。

这不是一条可以贯穿所有状态的直线规律。真实材料的磁导率会随频率、温度、磁化程度及偏置变化。初始磁导率通常来自规定条件下的小信号测量，不能据此无限外推大电流工作状态。

用一句话区分：H 偏向描述你施加了多强的磁化作用，B 偏向描述材料最终形成了多大的磁通密度。

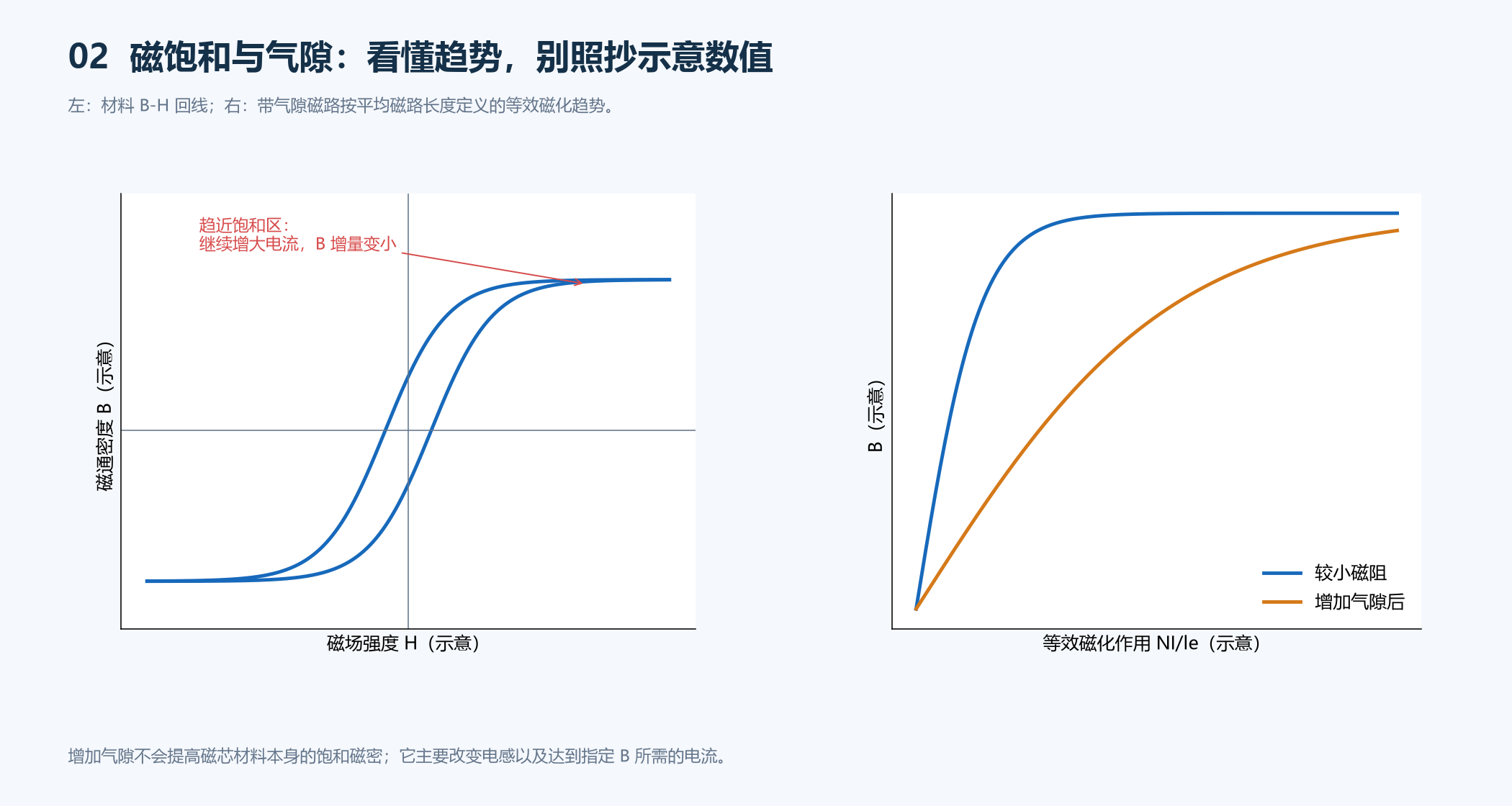

四、磁芯为什么会饱和：先看懂 B-H 曲线

4.1 饱和不是突然撞上一堵完美的墙

小磁化作用下，增加 H 往往能使 B 明显增加。继续提高 H 后，B 增长逐渐变慢：需要付出越来越大的励磁电流，才能换来较小的磁通增量。这就是接近磁饱和时的重要表现。

对开关电路来说，危险不在于“B 从此完全不动”，而在于有效增量电感下降，电流上升速度可能突然变快。示波器上可能看到原本近似线性的电流斜坡在末端向上弯折。

但电流尖峰不一定都是饱和，寄生电容充放电、二极管恢复和测量环路也会产生尖峰。判断时应同时观察电压、脉冲宽度、输入条件和温度。

4.2 磁滞、剩磁与矫顽力

磁芯对过去的磁化过程有“记忆”。当外部磁化作用回到零，材料中仍可能留下磁通密度，叫剩磁 B_r。要使磁通回到零，需要施加反方向的磁化作用，对应的量与矫顽力有关。

随磁化作用往返变化，B-H 关系形成回线。回线面积与每次磁化循环消耗的能量有关。实际高频损耗还受到涡流和其他动态效应影响，所以不能只看一张静态 B-H 曲线就完成损耗设计。

4.3 Bsat、Bpk 和 ΔB 一定分开写

例如，B 在 −0.15 T 与 +0.15 T 间往返，Bpk=0.15 T，完整摆幅 ΔB=0.30 T。若 B 在 +0.05 T 与 +0.20 T 间变化，ΔB=0.15 T，但 Bpk=0.20 T。两种情况下，“0.15 T”代表的东西不同。

4.4 为什么高频磁芯远没饱和也可能很烫

设计通常要同时满足两个条件：峰值磁密不能进入不可接受的饱和区域；每秒反复磁化带来的损耗不能让温度超标。

频率越高，同样磁通摆幅可能产生更大的磁芯损耗。于是高频变压器往往先受损耗约束，再受饱和约束。“材料可以到 0.4 T，因此 100 kHz 就按 0.4 T 设计”是错误的推断。

以 TDK N87 数据为例，资料在 H=1200 A/m、f=10 kHz 的规定条件下列出 25 ℃时 490 mT、100 ℃时 390 mT 的 Bs 数值。这组数值主要说明：温度和测试条件不能从材料参数中删掉。它不是本文算例允许采用的工作磁密。TDK N87 材料资料

五、最重要的公式：电压、匝数、面积和磁密怎样关联

5.1 从法拉第定律出发，不先背经验系数

按选定绕组电压和磁通的参考方向，忽略绕组电阻与漏感压降，可以写为：

v(t) = N dΦ/dt = N A_e dB/dt

如果讨论感应电动势，符号中常带体现楞次定律的负号；本文主要计算幅度并在图中规定正负方向，避免因为不同参考方向产生误解。

把式子换成容易理解的话：同样一段电压持续得越久，磁通就改变得越多；匝数越多、磁芯面积越大，单位电压产生的磁密变化越小。

对一段恒定矩形电压 V，持续时间 t：

ΔB = Vt / (NA_e)

要限制磁密变化，所需匝数至少为：

N ≥ Vt / (A_eΔB_allow)

V 用 V，t 用 s，A_e 用 m²，算出的 B 就是 T。为了方便手算，也可采用成套单位：

ΔB[T] = V[V] × t[μs] / {N × A_e[mm²]}

因为 μs 和 mm² 对应的 10⁻⁶ 正好抵消。切记这只对这里写明的单位组合成立。

5.2 一个十秒钟能检查的例子

24 V 加在 20 匝、A_e=80 mm² 的绕组上，持续 4 μs：

ΔB = 24×4/(20×80) = 0.060 T

若保持其他条件，把导通时间加倍到 8 μs，ΔB 就变成 0.120 T；若匝数加倍，ΔB 就减半。电流暂时没有出现在这个式子里，因为此处是在分析给定电压驱动带来的磁通变化。

这能解释为什么有些变压器空载也会饱和：即使没有输出负载，如果电压过高、频率过低或复位不完整，磁密仍然可能越界。

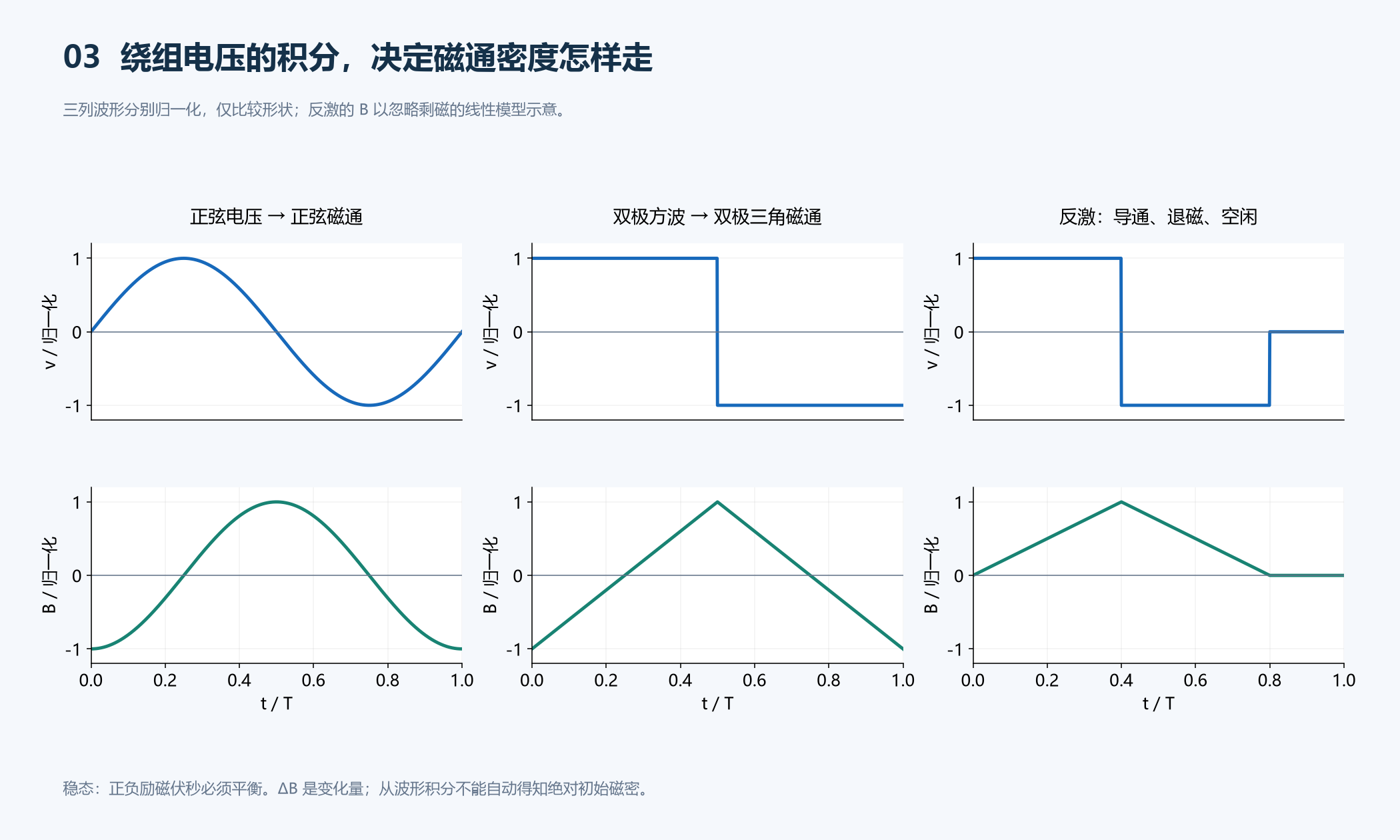

5.3 伏秒平衡：每一周期要回到可以重复的状态

稳定周期工作要求一周期结束时磁通回到起点，因此作用于励磁支路的电压满足：

∫₀ᵀ v_m(t) dt = 0

简单说，正向电压乘时间形成的面积，必须由反向面积抵消。线圈电阻等会让端口电压与励磁电压略有差异，精密分析时应扣除这些压降。

如果一个周期正向面积比反向面积多一点点，磁密就可能逐步偏移，这叫磁通走偏或偏磁。推挽驱动不对称、桥式正负脉冲不平衡、启动状态不合适，都可能出现这个问题。

5.4 复位不等于所有情况下都回到 B=0

“复位”的实际含义是为下一周期恢复足够的磁通余量，并使稳态伏秒平衡。双极性变压器可能在正负磁密之间往返；正激磁芯可能回到一定剩磁附近；反激退磁结束表示储能电流降为零，但真实磁芯仍有磁滞和剩磁。

因此，不能把“退磁电流已经归零”机械等同于“材料内部所有地方的 B 都精确等于零”。教学线性模型可以这样近似，工程设计要额外留出偏置、剩磁和材料公差余量。

六、三个匝数公式，看清它们各自适用于什么

6.1 正弦波：为什么出现 4.44

假定磁通近似正弦，B(t)=Bpk sin(2πft)，对它求变化率，电压幅值为 2πfNA_eBpk，再除以 √2 变成正弦有效值：

V_rms ≈ 4.44 f N A_eB_pk

N ≥ V_rms / (4.44 f A_eB_pk,allow)

4.44 来自 2π/√2 的近似值，不是“所有变压器都通用”的神秘常数。这里电压是正弦有效值，磁密是峰值，频率是正弦周期频率。

6.2 对称双极性方波：系数是 4

如果绕组电压一半周期为 +V、一半周期为 −V，没有零电压间隔，磁密从 −Bpk 走到 +Bpk 所需的变化量是 2Bpk。于是：

V = 4 f N A_eB_pk

N ≥ V / (4 f A_eB_pk,allow)

这里 V 是绕组方波平台幅值；这种理想方波的有效值恰好也等于 V。f 是完成“正向加反向”一整周期的频率，不能随意换成某个控制芯片的振荡频率。

有 PWM 零电压段、死区、移相调制或不等长正负脉冲时，直接回到 Vt/(NA_e) 更不容易出错。

6.3 单个脉冲：最稳妥的通用计算入口

对于正激、反激、推挽某一半绕组、全桥某个有效脉冲，都可以先求实际绕组端电压与持续时间，再用：

N ≥ V_windingt_pulse,max / (A_e,minΔB_allow)

这里特意写 A_e,min，提醒你检查磁芯尺寸公差；也特意写“绕组端电压”，因为半桥绕组所承受的平台电压通常约为母线的一半，不能把全桥公式中的母线电压直接复制过来。

“正激与反激的磁件设计应分别处理”也体现在 TI 的磁件教材组织中：功率变压器与电感/反激设计是两个独立章节。TI：Power Transformer Design、TI：Inductor and Flyback Transformer Design

七、磁芯怎样选：材质、形状与有效参数

7.1 先选适合频率的材料，再考虑外形

同样是黑色磁芯，可能是功率低损耗材料，也可能是针对高频阻抗的抑制材料。后者在目标频段“损耗大”恰恰可能是它用于抑制干扰的原因，并不适合拿来做高效率功率变压器。

“铁氧体”“铁粉”“纳米晶”是材料大类，不能替代具体牌号。采购时最好保留材料牌号、磁芯订货号、骨架型号、气隙或 A_L 规格，避免以后外形相同却性能不同。

TDK 的材料目录按应用与频段组织不同功率材料，这也说明选材不应只凭一个“最高磁导率”排序。TDK 铁氧体材料目录

7.2 EE、ETD、PQ、RM、环形，名字不是功率等级

EE 类结构容易配骨架和安排引脚；ETD 等圆中柱结构有利于某些绕线与平均匝长安排；PQ 类常用于在体积、窗口和磁截面之间取得平衡；RM 和罐形结构可能更便于控制部分外部磁场；环形通常具有较连续的磁路，但多绕组绝缘和人工绕线可能更麻烦。

这些只是结构倾向，不能据此得出“某一种外形永远最好”。一只细长、大窗口磁芯可能方便高匝数绕组；另一只大截面、较紧凑窗口磁芯可能更适合少匝大电流。还要看绕线设备、引脚载流能力、漏感、电容、散热、生产成本与绝缘需求。

7.3 看磁芯手册，先找这几个参数

图纸上的外部长×宽×高，不等于 A_e、A_w 或 V_e。对于中心柱有倒角、孔洞或非均匀截面的磁芯，厂商给出的有效参数比拿卡尺随便乘两个数更可靠。

窗口面积的定义尤其容易混用：有的指磁芯几何孔面积，有的指配套骨架净绕线面积；E 型的两侧窗口也不应不加理解地相加。本文后续窗口算例统一用“在所检查绕组横截面中的骨架净可绕面积”，并据此计算所有匝所占的截面积。

7.4 为什么不能回答“EE25 一定能做多少瓦”

功率能力与频率、波形、材料、允许磁密、窗口铜面积、温升、散热以及绝缘要求共同有关。仅凭外形型号或磁芯重量，最多做粗略比较。

更准确的问题应该是：“在指定输入范围、拓扑、频率、输出和环境温度下，用某个材料与骨架的 EE25，是否能把磁芯损耗、绕组损耗、磁密和绝缘都控制在目标范围内？”这才是可以通过计算和测试回答的问题。

八、励磁电感、漏感与气隙：三者不要混为一谈

8.1 励磁电感 Lm 决定建立磁场需要多少电流

真实磁芯的磁导率有限，初级即使空载也需要励磁电流。在简化等效电路中，励磁电感 Lm 与理想变压器的初级并联。

矩形电压下，线性区域中的励磁电流变化量为：

ΔI_m = Vt / L_m

例如 24 V 持续 4 μs，Lm=200 μH，则 ΔIm=24×4/200=0.48 A。若 Lm 降到 100 μH，电流变化量就翻倍到 0.96 A。

8.2 A_L 是很方便的电感换算系数

L = A_LN²

例如 A_L=250 nH/匝²，绕 20 匝：L=250×20² nH=100000 nH=100 μH。

如果目标 L=150 μH、N=20，所需 A_L=150000/400=375 nH/匝²。采购气隙磁芯时，指定目标 A_L 及公差有时比只给出一个机械气隙更便于检验。

但 A_L 是规定装配和测试条件下的值，不保证大电流时仍然完全不变。测量频率、温度、气隙压紧方式和偏置都可能影响实际电感。

8.3 漏感 Llk 表示没有同时交链各绕组的那部分磁场

理想情况下，初级磁通都链接次级。真实绕组存在间距、绝缘和有限长度，一部分磁场不能同时有效交链，表现为漏感。它通常等效为绕组串联电感。

开关切换时，漏感中的电流不能突然消失，可能造成电压尖峰。其储能可初步估计为：

E_lk = ½L_lkI²

若 Llk=1 μH，切换电流为 4 A，则储能是 8 μJ。若每秒发生 100000 次同类事件，且这部分能量每次都被耗散，相关损耗约 0.8 W。能否回收、每周期有几次事件、使用哪个参考侧，都必须按具体拓扑处理。

不要因为漏感导致尖峰，就把测得的所有振铃都归咎于“磁芯不够大”。振铃还与器件电容、布线和钳位有关。

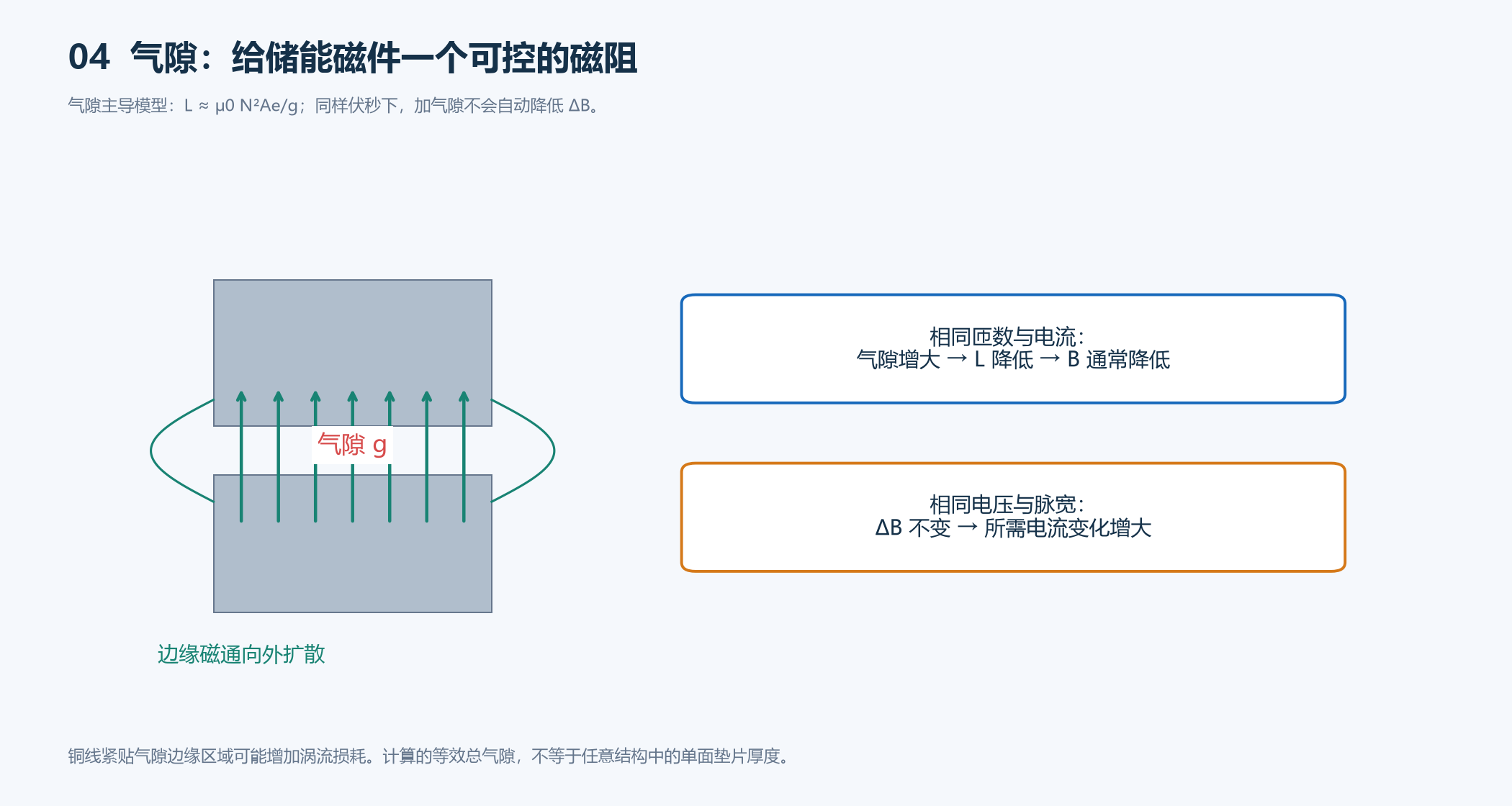

8.4 气隙在做什么

磁路中插入空气间隙，会显著增加磁阻，降低有效磁导率。用简化磁路模型表示：

ℜ ≈ l_e/(μ₀μ_rA_e) + g/(μ₀A_e)；L ≈ N²/ℜ

g 是这个模型中的等效总气隙。若气隙磁阻远大于磁芯本体磁阻，并忽略边缘磁通：

L ≈ μ₀N²A_e/g

这说明加大气隙通常会减小电感；对于相同匝数和给定电流，也能降低相应的磁通密度、提高可承受的储能电流范围。

但在相同电压、脉冲时间、匝数和截面积下，ΔB=Vt/(NA_e) 并不会因为加气隙而自动变小。气隙会改变达到这段磁通变化所需的电流。这一点非常重要，能避免把“开气隙”误当成任何过伏秒饱和问题的万能修复。

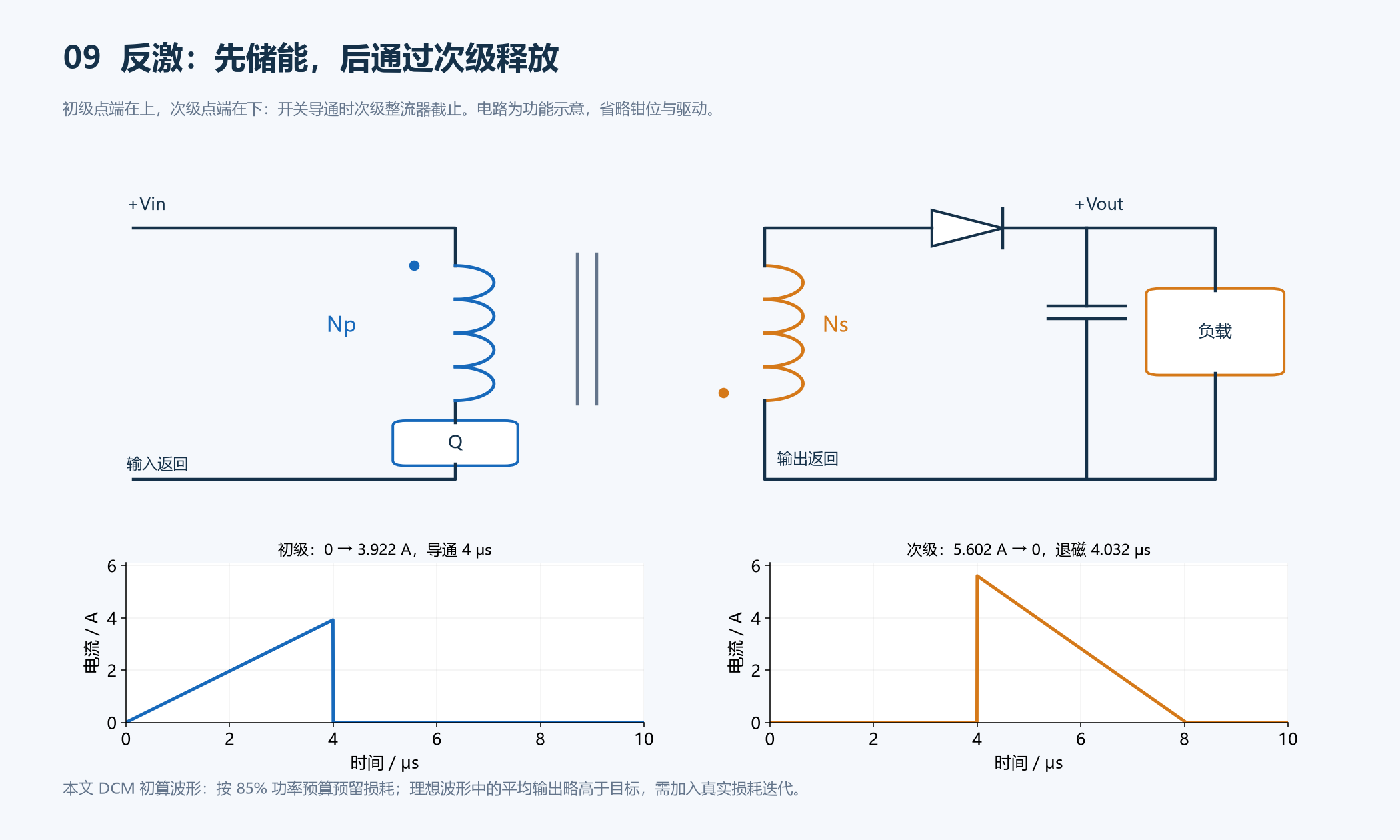

8.5 为什么反激需要储能，而普通变压器通常不希望大储能

常规变压器主要在初、次级同时参与的阶段传能；其励磁储能通常不是输出能量的主要来源。反激则在开关导通时让励磁电流上升，关断后再通过次级释放能量。

在线性模型中：

E = ½LI²

空气中的单位体积磁场能量约为 B²/(2μ₀)，气隙磁阻占主导时，储能主要集中在气隙磁场中，而不是“黑色铁氧体本体里塞满了能量”。这也是反激磁件经常被更准确地称为耦合电感的原因。TI：Flyback converter fundamentals

气隙周围的磁场会向外鼓出，称为边缘磁通。若铜线或铜箔紧贴强边缘场区域，可能产生附加交流损耗和局部热点。磁芯手册中的气隙定义也可能是中心柱气隙或整体垫片形成的多个间隙，不能把计算得到的 g 直接当成每个接合面都要垫这么厚。

九、匝比、电流比和反射阻抗：先理想，后修正

9.1 电压比来自匝数比

对理想变压器，在两组绕组链接相同磁通时：

V_s/V_p = N_s/N_p

如果初级 100 匝，次级 20 匝，匝比 Ns/Np=0.2。初级某一阶段施加 50 V，次级相应的感应电压幅值约为 10 V。

这里指绕组端感应电压关系，不自动等于整个开关电源的输入直流电压与输出直流电压关系。整流、滤波、占空比及传能方式都会改变最终输出。

9.2 电压降下来，电流能力不会凭空保持不变

理想传能关系近似满足输入输出功率相等，所以电流幅值关系为：

I_p,load = (N_s/N_p) I_s

这是负载折算到初级的电流，实际初级总电流还包含励磁分量及其他寄生电流。比如 5:1 降压时，次级 5 A 对应的初级负载分量约为 1 A，而不是初次级都流 5 A。

9.3 为什么输出负载加重，初级会自动多取电

次级负载电流产生的磁化作用会反对原有变化，初级从电源吸收相应负载电流，使两侧负载安匝大体互相抵消。核心工作磁通主要由绕组电压的积分决定，而不是因为负载电流增大就按相同比例增大。

这个过程解释了一个常见误区：正常电压驱动的变压器，不应简单用“初级总电流×匝数”计算磁芯磁密。反激导通期间次级不导通，此时初级电流确实承担主要储能磁化作用，情况又不同。

9.4 阻抗会按匝比平方折算

定义 n=Np/Ns，则次级阻抗 Zs 折算到初级：

Z_p = n²Z_s

例如 10:1 的变压器，次级接 1 Ω 的理想电阻，初级看到的负载阻抗约为 100 Ω。这个概念在反射负载、谐振电路和小信号分析中很有用，但它不包括励磁支路、漏感和绕组损耗。

十、绕线粗细怎样选：从电流到铜截面积

10.1 先选电流密度，再算导体面积

电流密度 J 是每平方毫米铜承载的有效值电流：

J = I_rms/A_cu；A_cu ≥ I_rms/J_target

Acu 只算实际铜截面积，不包括漆皮、绝缘带和空隙。若 Irms=2 A，暂取 J=3 A/mm²，则需要至少 0.667 mm² 的铜截面积。

本文算例采用约 2.5～3 A/mm² 的初算目标，只是为了演示计算，并非通用额定载流表或温升保证。封闭、高温、厚绝缘和多层绕组可能需要更低目标；特定散热结构可以采用不同目标，但必须以交流损耗和温升验证为准。

同一根线，在空气中拉直使用和埋在多层绕组最里面，散热条件很不一样。网上某个“线径对应最大电流表”不能不加条件地套到所有变压器中。

10.2 圆线直径要开平方，不能线性换算

圆铜线截面积为：

A_cu = πd²/4；d = √(4A_cu/π)

前面 0.667 mm² 对应的裸铜直径为 √(4×0.667/π)≈0.922 mm。实际选择标准线径后，再重新算铜面积、电阻和窗口是否放得下。

这张表只展示几何关系与假设 J 下的计算结果，不包含高频效应、温度、绝缘、引脚或端接限制，不能当成导线安全载流量标准。

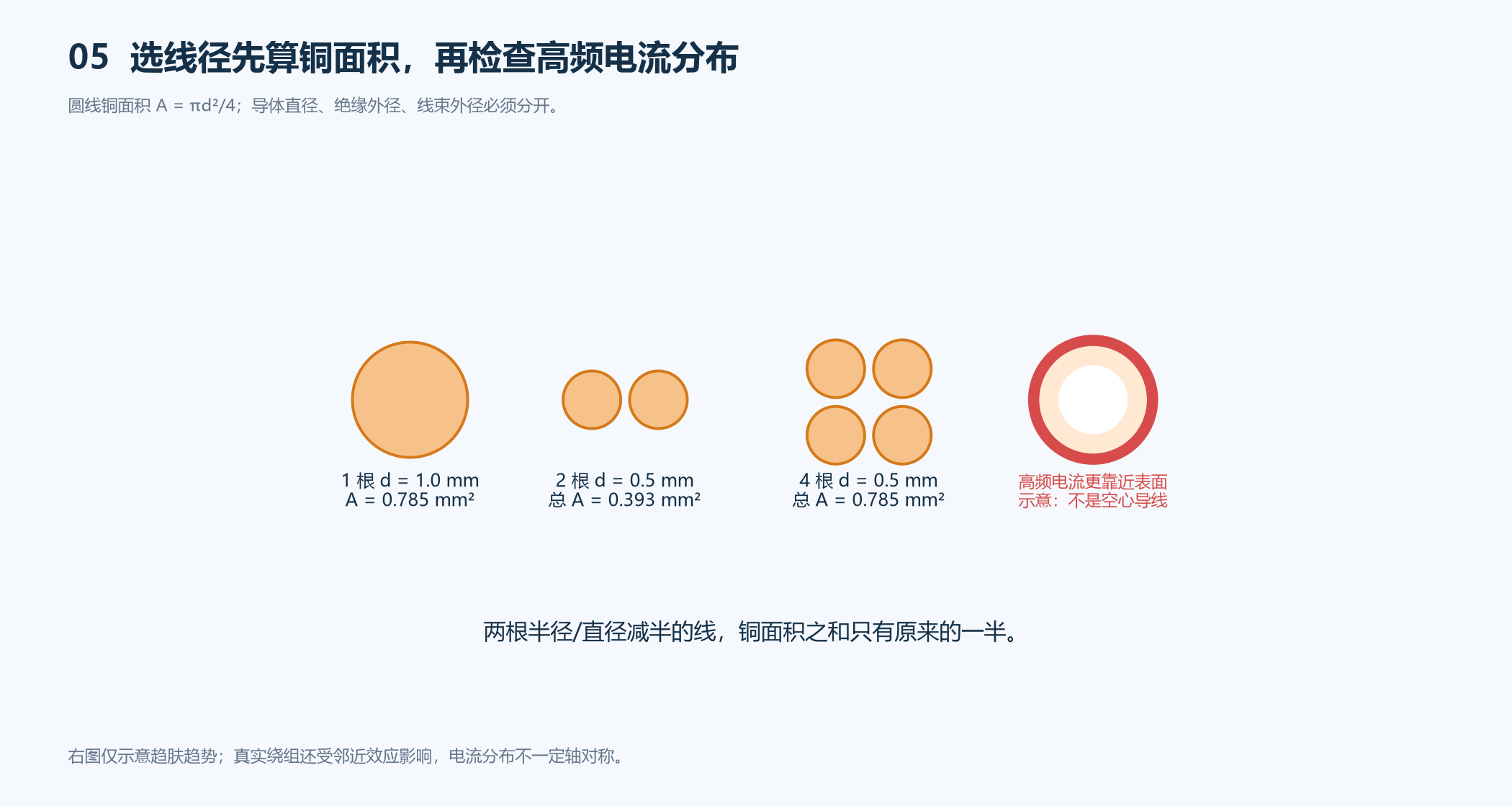

10.3 两根 0.5 mm 并联，并不等于一根 1.0 mm

两根 0.5 mm 裸铜线总面积为 2×π×0.5²/4=0.393 mm²；一根 1.0 mm 裸铜线为 0.785 mm²，后者正好是前者两倍。

n 根相同细线并联时：

A_total = nπd_strand²/4；d_equiv = d_strand√n

四根 0.5 mm 的铜面积才等于一根 1.0 mm。这里的等效直径只对应铜面积，不代表两者交流损耗、外包直径、弯折或散热完全相同。

10.4 必须区分裸铜线径和漆包线外径

买线时常说“0.3 mm 漆包线”，可能指裸导体公称直径。实际含漆膜外径更大，而且与漆膜等级和公差有关。

算电阻与电流密度用裸铜直径；算一层能排多少匝、需要多少层、绕组总厚度，用最大外径及工艺余量。对细线而言，绝缘所占比例可能很明显；对利兹线，还需要考虑绞合后的空隙、外包和压实程度。

10.5 AWG 只是另一套线规名称

AWG 数字越大，导体一般越细。使用 AWG 表时，要确认表中是裸导体直径还是绝缘外径，也要确认线材确实是铜而非铜包铝或其他材料。不要只记“某个 AWG 能过几安”，应转换为实际铜面积和电阻，并回到你的有效值电流与热条件。

十一、高频为什么不能只靠加粗铜线

11.1 趋肤效应：交流电流越来越偏向表面

交流磁场会使导体内部电流分布不均匀。频率较高时，电流更集中在靠近表面的区域，这就是趋肤效应。对于均匀良导体，常用趋肤深度：

δ = √[ρ/(πfμ)]

铜的相对磁导率接近 1，在约 20 ℃的常用参数下可写为：

δ[mm] ≈ 66/√f[Hz]

趋肤深度描述电流密度向导体内部衰减的尺度，不是“超过这个厚度的铜绝对没有电流”。它也不是直接决定单股直径的唯一规则。

11.2 邻近效应：旁边绕组的磁场也会把电流挤开

在变压器里，一根线不是孤零零地存在。相邻线、相邻层以及另一绕组的磁场，会进一步改变电流在导体中的分布，形成邻近效应。

因此，即使单根线直径看起来不大，多层绕组仍可能有明显交流损耗。只按趋肤深度选线，忽略层数与磁场分布，可能得出过于乐观的结果。

这也是为什么“用一根特别粗的铜线，直流电阻很低”并不一定意味着高频绕组发热更低。铜线变粗后，如果电流只用到部分截面，增加的铜未必有效，还可能让绕组更厚、平均匝长更长。

11.3 利兹线是什么，普通软线为什么不等同于利兹线

利兹线通常由多根彼此绝缘的细导线，按照设计结构绞合或换位组成，目标是改善高频电流分配。

普通多股软线的细铜丝往往彼此接触，从电磁角度看，不能简单当成每股独立绝缘的利兹线。几根漆包线并绕可以改善某些情况，但如果没有适当换位，也不保证每根线在绕组磁场中受到相同作用。

例如希望铜面积约 0.4 mm²，用 0.10 mm 裸线需要约 0.4/0.00785≈51 股，可以从接近的标准规格评估。但最终还要检查股数、绞合结构、外径、可焊性、损耗和成本。不是算出“51”就必须自行缠成 51 股。

11.4 铜箔与扁线适合什么情况

少匝、大电流绕组可以考虑铜箔或扁线。它们便于在较小层厚下获得较大铜面积，但铜箔宽度、厚度、层数和相对磁场方向都会影响损耗。

铜箔端部要处理毛刺与绝缘，焊接引出也不能成为瓶颈；铜箔跨越气隙附近强边缘场时，可能出现局部过热。不要因为“薄”就自动认为交流损耗一定小。

11.5 方波中有谐波，不能只查一个频率

开关电流不是纯正弦。更细致的铜损计算可以将电流分解为直流与各次谐波：

P_cu ≈ I_dc²R_dc + Σ I_h,rms²R_ac(hf₀)

其中 h 表示第 h 次谐波，Rac 随频率和绕组结构改变。入门时可以先算 Irms²Rdc 作为基础，再明确列出“交流增量尚未计算”，最后通过合适的模型和实际温升补齐。

用一个随手猜的“高频损耗乘二”替代所有分析，既可能过度保守，也可能严重低估热点。计算表中应标明这个系数来自测量、厂家模型还是仅用于敏感性分析。

十二、绕得下吗：窗口、填充率与实际排线

12.1 面积够大，不等于一定能绕好

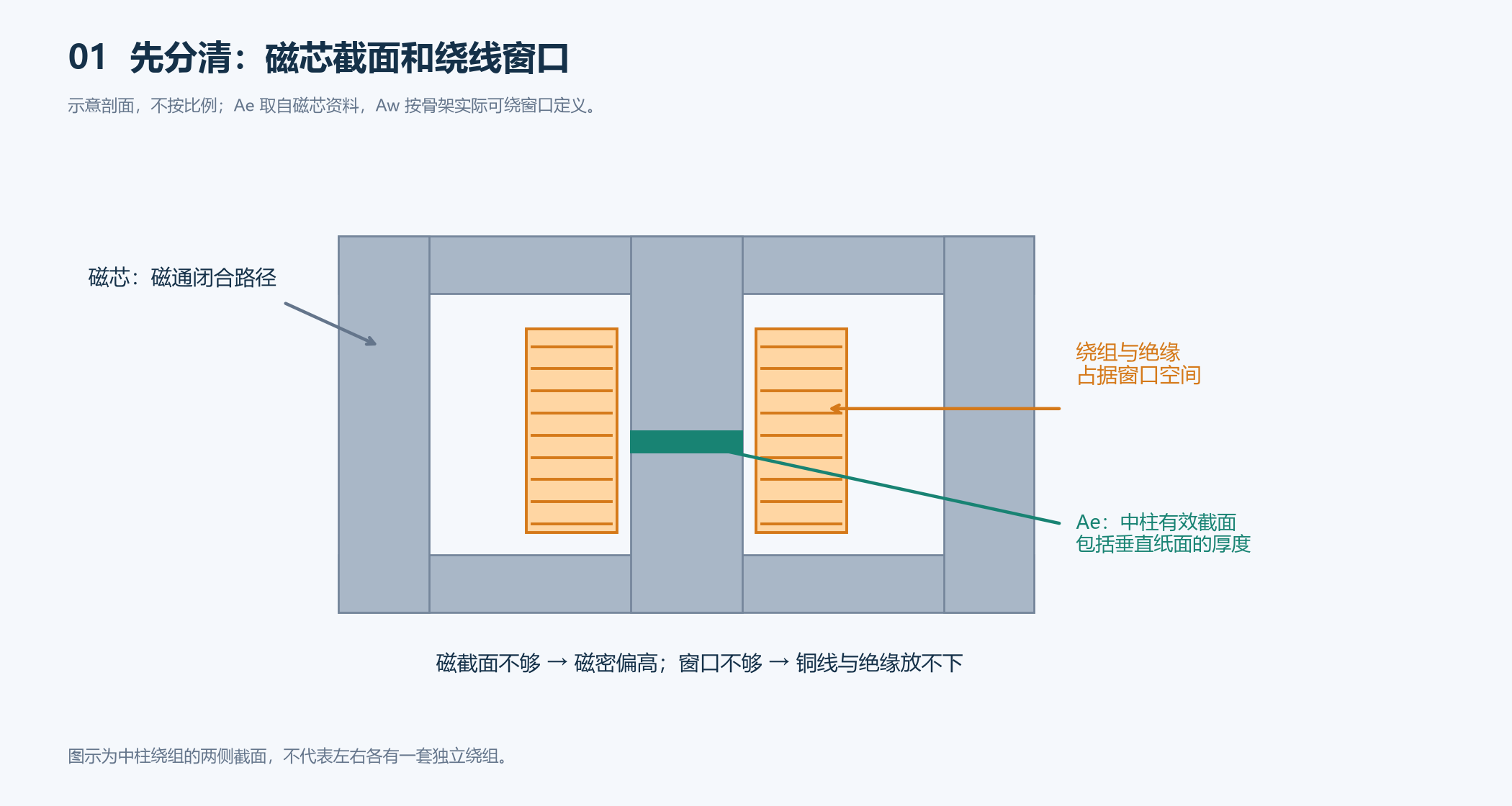

选磁芯至少同时看磁截面与绕线窗口。磁截面不足会使磁密偏高；窗口不足则导致铜线、绝缘和绕组放不进去。

先做铜面积占窗检查：

Σ(N_iA_cu,i) ≤ K_uA_w

Ni 是各绕组匝数，Acu,i 是该绕组每匝所有并联导体的总铜面积，Ku 是按本文窗口定义计算的铜填充率。它把漆皮、绕组间绝缘、空隙及必要余量纳入考虑。

比如 Aw=60 mm²，初步目标 Ku=0.25，可分配的裸铜占窗总量为 15 mm²。若初级 20 匝，每匝铜面积 0.3 mm²，占 6 mm²；次级 10 匝，每匝 0.6 mm²，占 6 mm²，总共 12 mm²，铜面积检查通过。

这里 0.25 是教学假设，不是所有磁件的规定值。尤其要避免重复扣除：如果 Aw 已是扣除边缘绝缘后的净窗口，Ku 中就不要再次按同样方式重复扣除，反过来也不能漏掉。

12.2 再做逐层几何检查

假设一个绕线槽净宽 12 mm，扣掉两侧工艺余量后可排宽度为 10 mm，含漆线最大外径 0.55 mm：

每层匝数 ≈ floor(10/0.55) = 18 匝

若绕组需要 40 匝，至少三层。三层导线的理想厚度约为 3×0.55=1.65 mm，还要加层间绝缘、交叉线、引出线、起绕与收尾占用和实际不平整。

外层每匝长度比内层更长，所以电阻精算应按各层长度累加，而不是全部使用最内层周长。初算可以用平均匝长，精算时再细分。

12.3 绕线图至少要写清哪些信息

一张可以交给别人复现的绕线说明，应明确：骨架及引脚定义、磁芯材料、气隙或 AL、每组匝数、导线规格、股数、起止引脚、绕向、同名端、层数、绝缘材料、边缘留量、屏蔽连接和检验条件。

“初级 20 匝，次级 10 匝”只是一小部分信息。漏掉起止方向，可能让整流时序完全错误；漏掉漆膜外径，可能批量生产时绕不下；漏掉测试频率，可能不同工厂测出的电感不一致。

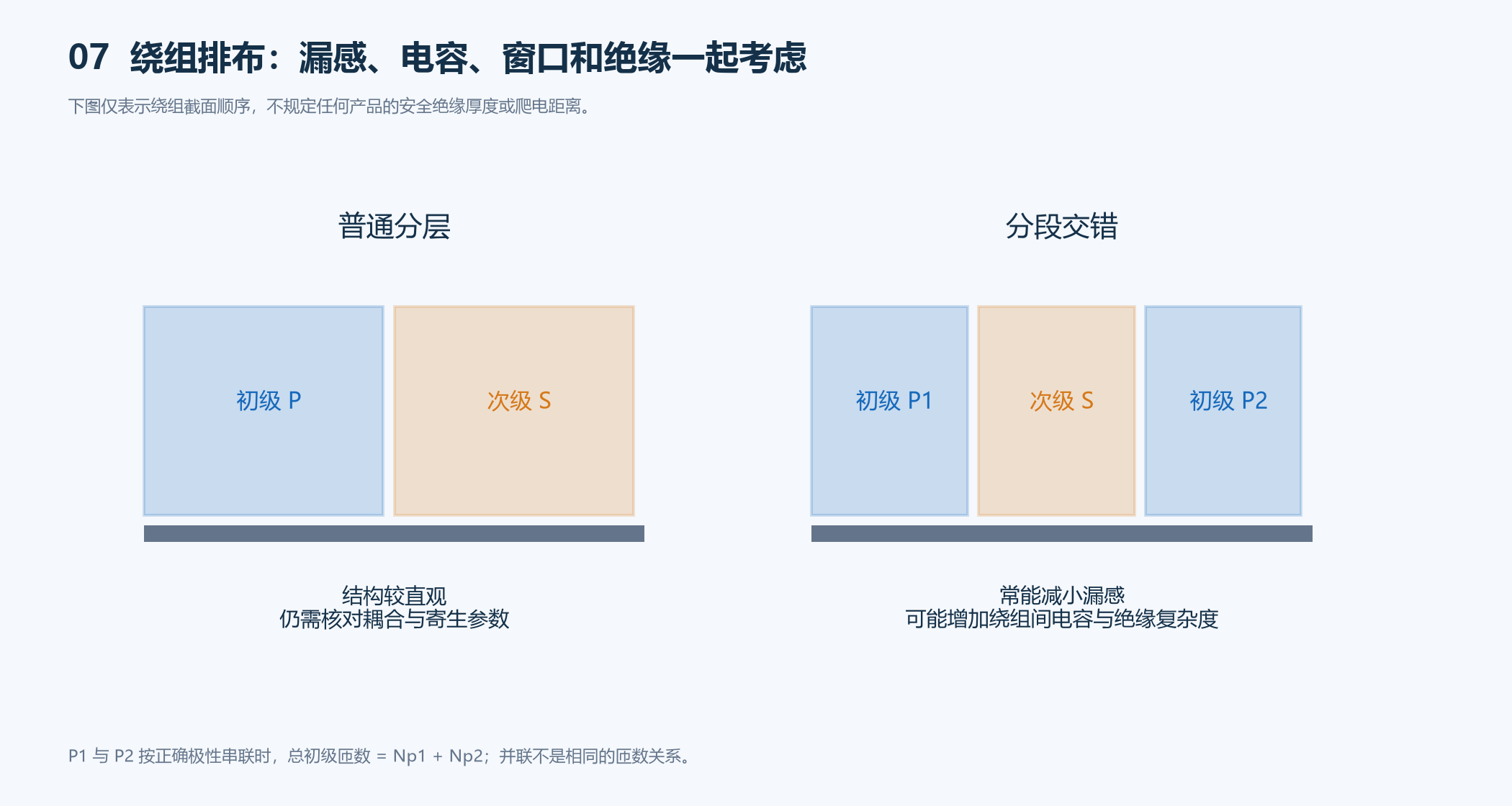

12.4 三明治绕法为什么有利也有代价

把初级分成两段，采用 P1—S—P2 的交错结构，常可以缩短初次级之间的磁场路径、降低漏感。但同时会增加相邻绕组界面，可能提高初次级寄生电容，改变共模干扰，并使绝缘结构更加复杂。

如果采用两段初级串联，匝数是两段之和，必须正确连接使磁化方向一致。两段各 10 匝并不意味着它们可以随便并联成“20 匝”。

屏蔽层也不是围一圈铜皮再焊成闭环。若屏蔽导体形成链接主磁通的闭合回路，就相当于短路的一匝，会产生很大电流。屏蔽的开口、接地点及绝缘应按设计要求处理。

十三、损耗与温升：变压器为什么会热

13.1 直流铜损先算清楚

约 20 ℃铜的电阻率可近似采用 0.01724 Ω·mm²/m：

R_dc,20 ≈ 0.01724 × l[m] / A_cu[mm²]

铜线长 2 m、铜面积 0.5 mm²，电阻约 0.06896 Ω。若有效值电流为 2 A，则基础铜损为 2²×0.06896≈0.276 W。

长度翻倍，电阻翻倍；铜面积翻倍，电阻减半；电流翻倍，铜损变成四倍。电流估计错一点点，有时比线长估计错一点点更严重。

13.2 铜越热，电阻越大

在常见工程温区内，可用线性近似：

R(T) ≈ R(20 ℃)[1+0.00393(T−20 ℃)]

100 ℃相对于 20 ℃，铜阻约增加 31.4%。因此用室温电阻计算满载高温铜损，会低估实际工作损耗。

更稳妥的做法是先估一个工作温度，算热态电阻和损耗，再估温升，看假设是否一致；样机阶段用测量替代不确定估计。

13.3 磁芯损耗要查材料曲线

若厂家给出单位体积损耗 Pv：

P_core = P_vV_e

假设某目标工况下经适用模型得到 Pv=150 mW/cm³，Ve=4 cm³，则 Pcore=0.60 W。这里的 150 只是算术演示值，不对应本文某个材料的真实曲线。

查曲线必须同时匹配材料、频率、温度、磁通波形和磁密定义。有的曲线用正弦 B 的峰值，有的工具要求峰峰值；输入差一倍，预测损耗可能差很多倍。

常见经验模型写成 Pv=kf^αB^β，但 k、α、β 受材料、温度、拟合范围与单位制影响。不要从网上抄三个系数，再把 Hz 换成 kHz、把 T 换成 mT 而不改系数。

13.4 温升不是一个固定“每瓦升几度”的常数

初步可以写：

ΔT ≈ P_lossR_θ；T_hot ≈ T_ambient+ΔT

Rθ 的单位是 ℃/W，代表指定结构下的等效热阻。实际磁芯和绕组是多个分布热源，热阻受骨架、绝缘、灌封、风道、安装方向和外壳影响。

如果某个经过验证的结构等效热阻是 18 ℃/W，总损耗 2 W，则估计温升约 36 ℃。环境为 50 ℃时，对应热点估计 86 ℃。如果把它塞进密闭盒子，原先的 18 ℃/W 可能就不成立。

材料绝缘耐热等级不是允许把所有部件长期运行到那个温度的简单通行证。骨架、胶、胶带、线材、焊点、附近电容及实际寿命目标都要一起考虑。

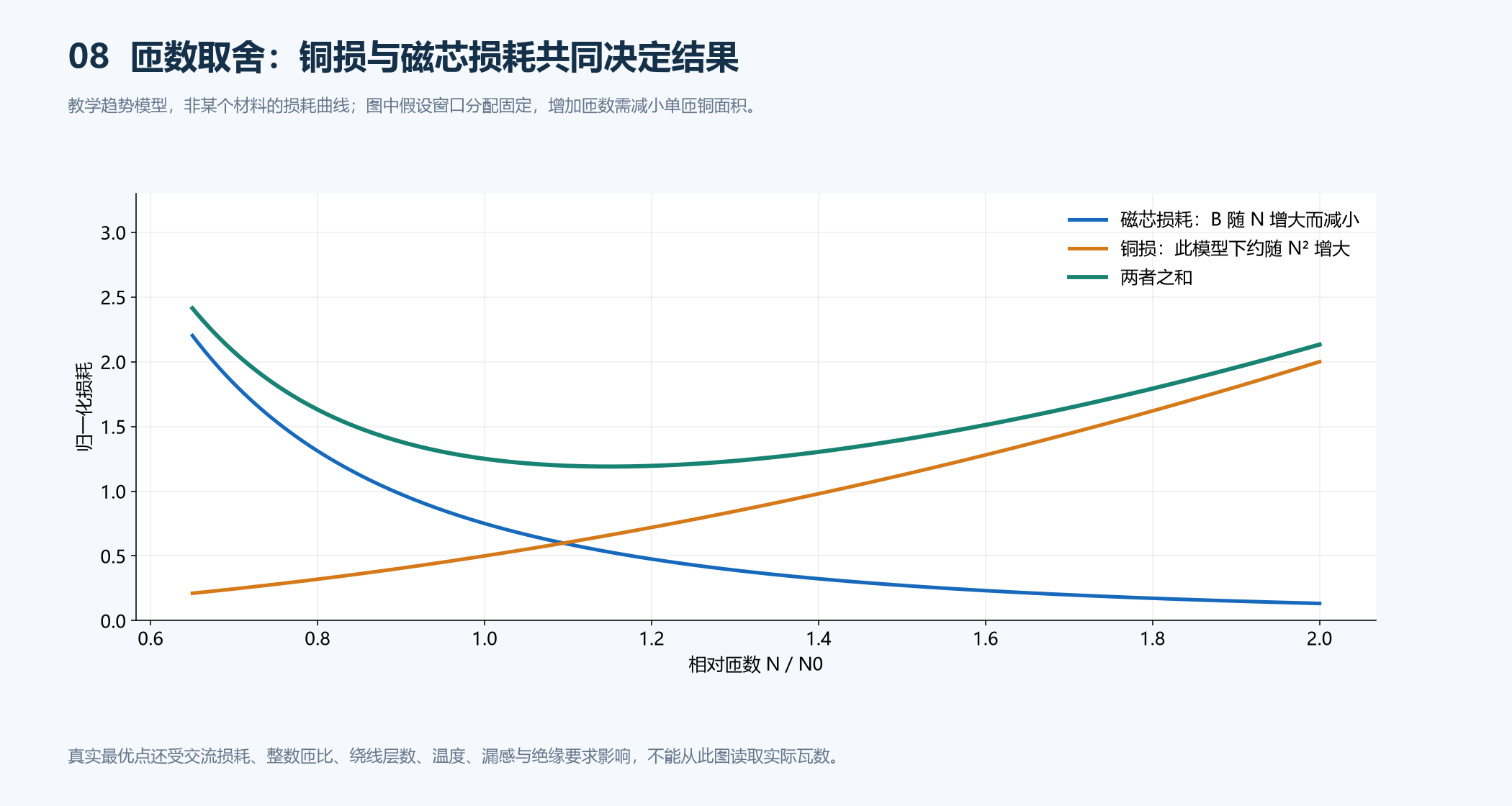

13.5 匝数为什么既不能太少，也不是越多越好

减少匝数可以缩短线长、降低部分铜阻，但会增加磁密摆幅和励磁电流，可能推高磁芯损耗。增加匝数可以降低磁密，却占据更多窗口；若被迫改用更细线，又会增大铜损。

优化的目标是让磁密、损耗、窗口、温升与成本同时满足要求，不是单独把某一个指标压到最低。

十四、完整算例一：低压 50 Hz 变压器的匝数与线径

这个算例选择 12 V 交流输入、6 V 交流输出，目的是学习正弦公式。输入来自合格隔离电源，不涉及自行绕制市电初级。所有磁芯参数是假设的教学设计输入，需要用所选实际器件资料替换。

14.1 先把需求写完整

14.2 初级匝数按最高电压、最低频率计算

Np ≥ 13.2/(4.44×47×4.0×10⁻⁴×1.0) ≈ 158.14 匝

取 160 匝。回代最坏条件：

Bpk ≈ 13.2/(4.44×47×160×4.0×10⁻⁴) ≈ 0.988 T

在标称 12 V、50 Hz 下：Bpk≈0.845 T。两个结果不同，是因为最大输入电压和最低频率组合会产生更高的磁密。

14.3 次级先按理想匝比估计

Ns ≈ Np×Vs/Vp = 160×6/12 = 80 匝

80 匝对应的是忽略压降的标称比例。实际满载时有铜阻和漏抗压降，可能需要调整次级匝数，但不应一开始固定套用“多绕百分之十”。先估压降，再根据空载、满载电压和温升实测修正。

若先做 84 匝样件，理想空载标称输出约为 6.3 V；输入上升时输出也会上升。这不是稳压电源，不能只看满载时恰好是 6 V 就忽略高输入空载电压。

14.4 选择导线

输出 6 VA。假设用于初算的总效率为 85%，标称输入下对应有功电流分量约 6/(12×0.85)=0.588 A。但励磁与相位会影响实际初级有效值，不能说这个值就是精确的 Irms。

先按初级 Irms=0.65 A 做绕线初算，最后必须测量复核：

Acu,p ≥ 0.65/2.5 = 0.260 mm²；d ≥ 0.575 mm

可先评估 0.60 mm 裸铜线，铜面积约 0.283 mm²。次级：

Acu,s ≥ 1/2.5 = 0.400 mm²；d ≥ 0.714 mm

可先评估 0.75 mm 裸铜线，铜面积约 0.442 mm²。

14.5 看看窗口占用

按 160 匝初级和 84 匝次级，裸铜占窗总量约：

160×0.283 + 84×0.442 ≈ 82.4 mm²

若按 Ku=0.30 的教学目标，净可绕窗口至少约 82.4/0.30=275 mm²。这里没有指定真实骨架，所以不能到此宣布“一定绕得下”。需要找满足要求的骨架，按最大线外径逐层排线，并检验绝缘和引线。

14.6 这个算例教会了什么，又还缺什么

我们已经完成：最坏伏秒条件下的初级匝数、理想匝比、初步铜面积及窗口需求。还没有完成：具体磁芯材料的损耗、真实平均匝长、温升、漏抗、空载电流和实际输出压降。

把“会算匝数”与“完成变压器设计”分开，是从初学走向工程设计的重要一步。

十五、完整算例二：24 V、100 kHz 双极性全桥变压器

此例主要展示高频双极性磁通与匝数。采用理想全桥在初级施加对称方波，次级经全桥整流获得约 12 V；不是一份完整的稳压开关电源电路。

15.1 参数与频率定义

这里 100 kHz 指一整组正负脉冲重复一次的频率，周期 10 μs。它不是“每个桥臂所有边沿加起来每秒多少次”。

15.2 初级匝数

按 28 V、90 kHz、0.15 T：

Np ≥ 28/(4×90000×80×10⁻⁶×0.15) ≈ 6.48 匝

最小整数是 7 匝。为了使约 2:1 的匝比更方便，选 8 匝初级、4 匝次级，并回代磁密：

Bpk,worst = 28/(4×90000×8×80×10⁻⁶) ≈ 0.1215 T

标称 24 V、100 kHz 时，Bpk≈0.09375 T。这个“8/4”来自匝数下限与整数匝比的共同选择，并不是任何 24 V 高频变压器都应该照抄的配置。

15.3 输出为何不一定正好 12 V

理想次级方波幅值为 24×4/8=12 V。如果使用二极管桥，每次通常有两只整流二极管导通，还要减去铜损和开关压降，所以实际输出低于理想值。

输入升到 28 V 时，理想次级幅值也升到 14 V。需要稳压时，要设计 PWM、输出滤波和控制范围，再重新核算所有脉冲条件；不能把这个固定占空比教学算例当成已稳压的 12 V 电源。

15.4 初次级电流初算

在理想连续整流、忽略换流细节的近似下，次级电流幅值约 3 A，初级负载分量幅值约为 (4/8)×3=1.5 A。

标称每半周期的励磁电流变化量：

ΔIm = 24×5 μs/500 μH = 0.24 A

对称无偏置时，励磁三角波峰值约 0.12 A，有效值约 0.12/√3=0.069 A。理想对称情况下，可合成初级有效值约 √(1.5²+0.069²)=1.502 A。真实 PWM 波形下应对实际电流直接积分，不能不检查就用均方根相加。

15.5 线材初选与高频检查

取 J=3 A/mm²，则初级铜面积需求约 0.501 mm²，次级约 1.00 mm²。100 kHz 时趋肤深度约 0.209 mm，若直接采用等面积的大单线，需要认真评估交流电阻。

作为候选，可以考虑每股裸径 0.20 mm 的适当高频线材：每股面积 0.0314 mm²，初级 18 股约 0.565 mm²，次级 36 股约 1.131 mm²。是否采用现成利兹线、并绕或铜箔，应看结构、损耗与可制造性；这个股数计算不构成高频损耗已经合格的证明。

裸铜占窗总量约 8×0.565+4×1.131=9.05 mm²。若实际骨架净窗口为 50 mm²，则纯铜填充率约 18.1%；还需要核对线束外径、绝缘、端接和分层。

15.6 最后必须补上的设计边界

需要检查正负脉冲不对称、启动磁通偏置、死区换流、整流反向恢复、漏感尖峰、空载励磁与热态损耗。桥式电路中，驱动直通属于另一个独立风险，磁芯不饱和并不意味着桥臂可以忽略死区。

这个算例的核心收获是：先确定实际绕组电压与完整磁化周期，再算匝数；先画真实电流波形，再选线径。

十六、完整算例三：24 V 转 12 V、12 W 的 DCM 反激磁件

反激是最容易把几个概念混在一起的地方。本例用明确的断续电流模式 DCM，逐步把功率、储能、励磁电感、匝数、气隙和线径连接起来。

这里仅完成低压反激磁件及主要理想应力的教学初算。控制器、补偿、MOSFET 驱动、箝位、输出电容及故障保护不在本算例中完整展开。

16.1 给出设计条件

效率预算只是把实际损耗粗略折算进初算，不代表所有损耗真的发生在同一个部件。后面将明确检查理想传能结果与实际目标之间的差别。

16.2 每周期需要的储能预算

先估输入功率预算：Pin,budget=12/0.85≈14.12 W。DCM 中，若每周期励磁电流都从零开始并完全释放，可以用：

Ebudget ≈ Pout/(ηbudget fs) ≈ 12/(0.85×100000) = 141.2 μJ

这一步暂不考虑具体能量损失路径，只给出设计初值。

16.3 根据导通时间求峰值电流

低输入时 ton=D/fs=4 μs。初级电流从 0 线性上升到 Ipk，输入平均电流为 IpkD/2，于是：

Ipk ≈ 2Pin,budget/(Vin,min D) = 2×14.12/(18×0.40) ≈ 3.922 A

此处是三角波面积关系。没有用“输出 1 A，所以初级也按 1 A”这种错误简化。

16.4 求励磁电感

Lm = Vin,min ton/Ipk ≈ 18×4 μs/3.922 A ≈ 18.36 μH

回算储能：½×18.36 μH×3.922²≈141.2 μJ，和前一步一致。两条路径算出相同结果，是检查单位与公式是否用对的好办法。

16.5 求初级匝数，再回代磁密

Np ≥ 18×4/(50×0.18) = 8 匝

如果只按名义值，8 匝恰好到边界，余量不足。教学方案选 10 匝，并复算：

ΔB = 18×4/(10×50) = 0.144 T

也可从线性电感模型核对：

ΔB ≈ Lm Ipk/(Np Ae) = 18.36×3.922/(10×50) ≈ 0.144 T

这里使用 μH、mm² 的相消单位。真实峰值 B 还要考虑剩磁和起点，不应把 0.144 T 当成任何状态下的绝对磁密上限。

16.6 选择次级匝数与反射电压

取 Ns=7 匝，n=Np/Ns=10/7≈1.429。关断次级导通期间，输出电压反射到初级的幅值约为：

VR = n(Vout+VF) ≈ (10/7)×12.5 ≈ 17.86 V

低输入时，正向伏秒为 18×4=72 V·μs，因此理想退磁时间：

tdemag = Vin ton/VR = 72/17.86 ≈ 4.032 μs

一周期 10 μs，导通 4 μs、退磁 4.032 μs，剩余约 1.968 μs，名义工况满足 DCM 的零电流间隔要求。

高输入维持相同峰值电流时，ton≈LmIpk/30≈2.4 μs，退磁时间仍约 4.032 μs，零电流间隔更长。若控制器在高输入时仍允许过长导通，情况就不同，所以必须校验真实限流、最大导通时间及异常条件。

16.7 初级和次级的有效值电流

初级三角波持续 D=0.40：

Ip,rms = Ipk√(D/3) ≈ 3.922√(0.40/3) ≈ 1.432 A

次级电流起始峰值约为：

Is,pk = nIpk ≈ 1.429×3.922 = 5.602 A

次级导通占比 D2=4.032/10=0.4032，于是：

Is,rms = Is,pk√(D2/3) ≈ 5.602√(0.4032/3) ≈ 2.054 A

注意：输出目标虽然是 1 A，次级绕组有效值却超过 2 A。用输出直流 1 A 选择次级导线，会严重低估发热。

16.8 为什么按上面波形算出的输出平均电流略大于 1 A

按理想三角波，次级平均电流为 Is,pkD2/2≈1.129 A。乘以 Vout+VF=12.5 V，恰好约为 14.12 W，等于最初的储能预算功率。

这不是算术错误，而是因为我们一开始用 85% 效率预留了损耗，后面却用理想线性无损模型算全部储能释放。真实电路中一部分能量会消耗在铜阻、磁芯、开关、漏感钳位与整流等位置，控制环也会调节工作点。

因此，前面的电流可以用于一个带预算余量的初步线径与应力估计；它们并不构成“12 V、1 A、85%效率与全部理想波形同时精确成立”的完整解。要得到最终工作点，应加入逐项损耗后迭代，或用真实样机测得波形反算。

16.9 气隙与目标 AL

Np=10，Lm=18.36 μH，所需：

AL = Lm/Np² = 18.36 μH/100 = 183.6 nH/匝²

在气隙占主导、忽略边缘磁通的模型下：

g ≈ μ₀Np²Ae/Lm ≈ 0.342 mm

这个 g 是等效总气隙估计，不能直接宣布为某个磁芯中心柱的精确加工深度。实际应结合磁芯磁路、残余气隙、边缘场及供应商气隙定义，选取相应 AL 的磁芯组合，再测量实际 Lm。

用能量公式也能交叉检查：B≈0.144 T，气隙体积近似 Ae×g，代入 B²Ae g/(2μ₀) 约得到 141 μJ，与储能预算接近。这种一致性只在相同理想模型下成立。

16.10 初步线径与窗口检查

取 J=3 A/mm²，初级铜面积需求 1.432/3≈0.477 mm²，次级需求 2.054/3≈0.685 mm²。

若用每股裸径 0.20 mm 的线材，初级 16 股约 0.503 mm²，次级 24 股约 0.754 mm²。初级电流密度约 2.85 A/mm²，次级约 2.72 A/mm²。

裸铜占窗总量：10×0.503+7×0.754≈10.31 mm²。若骨架净可绕面积假设为 50 mm²，则裸铜填充率约 20.6%。仍需按线束实测外径、层间绝缘与引出位置画实际排线图。

假设初级平均匝长 45 mm、次级 50 mm，且暂不计引出线，初级铜长 0.45 m，次级 0.35 m；室温直流电阻约为：

Rp≈0.01724×0.45/0.503≈0.0154 Ω；Rs≈0.01724×0.35/0.754≈0.00800 Ω

基础铜损约 1.432²×0.0154+2.054²×0.00800≈0.065 W。这只是给定长度与电流下的室温直流铜损底账，不能因为数值小就忽略高频邻近效应、引线、接头、热态电阻和气隙边缘场。

16.11 MOSFET 与二极管的理想电压应力

忽略漏感尖峰时，MOSFET 关断平台约为：

VDS,ideal ≈ Vin,max+VR = 30+17.86 = 47.86 V

二极管反向电压近似为：

VD,reverse ≈ Vout+(Ns/Np)Vin,max = 12+0.7×30 = 33 V

实际选耐压时必须叠加漏感尖峰、振铃、输入瞬态和元件公差，并验证钳位。不能看到 47.86 V 就直接认定 50 V 开关器件合格。

16.12 公差检查：为什么磁密留了余量还不算结束

如果电感增加 10%，峰值限流增加 10%，而 Ae 减小 5%，按 B≈LI/(NAe) 的近似，磁密变化约放大到 1.1×1.1/0.95≈1.274 倍，即约 0.183 T，已经略超过原来 0.18 T 的教学变化量目标。

这说明必须进一步调整匝数、AL、电流限值或磁芯规格；也可以分别从实际最大伏秒和最大 LI 两条路径检查，取真正可发生的工况。不能把互相不可能同时出现的极值随便叠加，也不能因为计算复杂就只看名义值。

在控制器和元件公差未确定前，这个算例只能称为“可复算的初步方案”，不能称为已验证的最终设计。

十七、CCM、DCM 与临界模式：反激公式别跨模式乱用

DCM 中，周期开始的励磁储能电流近似为零，结束前也降到零。CCM 中，下一次导通开始前仍有非零储能电流。临界模式处于刚好退磁完毕的边界附近，其频率可能随工作点变化。

在线性近似下，CCM 每周期交付的储能差为：

ΔE = ½Lm(Ipk²−Ivalley²)

不能仍然用 ½LmIpk² 当作每周期全部交付能量。比如峰值 4 A、谷值 3 A，差平方是 16−9=7，而不是 16，差距非常大。

同样地，CCM 初级电流是梯形脉冲，其有效值应该使用前文梯形公式。B 的起点也更高，所以只有“ΔB 不大”并不足以证明绝对峰值远离饱和。

理想反激在连续传能、忽略损耗且没有空闲区间的伏秒平衡下，常得到：

Vout+VF ≈ (Ns/Np)Vin D/(1−D)

DCM 存在额外零电流区间，次级退磁占比 D2 不等于 1−D，不能把这条关系当成独立于负载和电感的通用输出公式。DCM 更稳妥的入口是储能、退磁时间与负载功率一起求解。

十八、同名端和绕向：点标记到底表示什么

18.1 同名端表达瞬时电压极性

原理图上绕组旁的小圆点表示同名端。若按照同一磁通参考，初级点端相对于非点端为正，次级点端相对于非点端也为正。

点号不是“永远接正电源”的标签，也不直接告诉你整流器永远接在哪一端。它描述的是绕组之间的瞬时极性关系。

18.2 反激为什么特别容易接错

在反激导通储能期间，需要让次级整流器截止；关断释放期间，次级极性翻转，整流器才导通。如果绕向或引脚接反，可能变成导通期间直接向次级传递大电流，破坏原定工作方式。

所以绕线图不仅写圈数，还要标同名端与起止引脚。焊接前检查“绕线方向一致”不够，因为从磁芯另一面观察，视觉上的顺逆时针会翻转。用端点关系和低压极性测试更可靠。

18.3 怎样做低压极性测试

使用隔离、限流的小信号交流或脉冲源给一组绕组施加适当信号，确认不会因频率太低或电压太高造成饱和，再比较两组绕组的相位。可以用合适示波器测量；若采用串联加减电压方法，也必须确保各节点与仪器接地关系不会形成短路。

不要通过把未知绕组接市电来猜同名端，也不要把有接地夹的普通示波器探头当成任意两个节点间的浮地电压表。

十九、绝缘与结构：能隔开直流，不等于满足安全隔离

19.1 电气间隙、爬电距离和固体绝缘是不同路径

电气间隙是通过空气的距离；爬电距离是沿绝缘表面的距离；固体绝缘是导体之间实际隔离材料的体系。它们承担的作用不同，不能简单互相替代。

要求取决于工作电压、瞬态条件、环境、污染程度、材料组别、海拔、绝缘类型和最终产品适用标准。本文不提供一个“所有 220 V 变压器通用的几毫米”数值，因为脱离条件会误导设计。

19.2 漆包线绝缘、胶带和三层绝缘线各有边界

导线表面有漆，并不意味着任意两组漆包线叠在一起就满足基本或加强绝缘。需要符合要求的材料体系、绕组结构、端接处理和验证。

三层绝缘线可以在特定认证和结构条件下改善绕组隔离安排，但它也有最小弯曲、外径、加工、耐热和剥线要求，不能只因名称里有“三层”就忽略整机设计。

19.3 磁芯、夹具和引出线也是绝缘结构的一部分

铁氧体不能一概当成理想绝缘体，尤其高压、高频和复杂环境中要按实际材料与结构处理。金属夹具、固定螺栓和屏蔽可能靠近不同电位，必须纳入绝缘及寄生电容分析。

环形变压器的固定件如果形成链接主磁通的闭合金属回路，会像短路匝一样发热。结构人员与电气人员必须对这个回路共同确认。

19.4 耐压测试不是初学者随手接一个高压源

耐压、绝缘电阻等测试需要合适设备、规定的电压与时间、接线和放电流程。通过一次耐压测试也不代表温升、寿命、局部缺陷和全部法规项目都已合格。

入门学习可以先在低压隔离实验中掌握绕组极性、匝比、电感和铜阻，再逐步学习具体产品的绝缘设计要求。

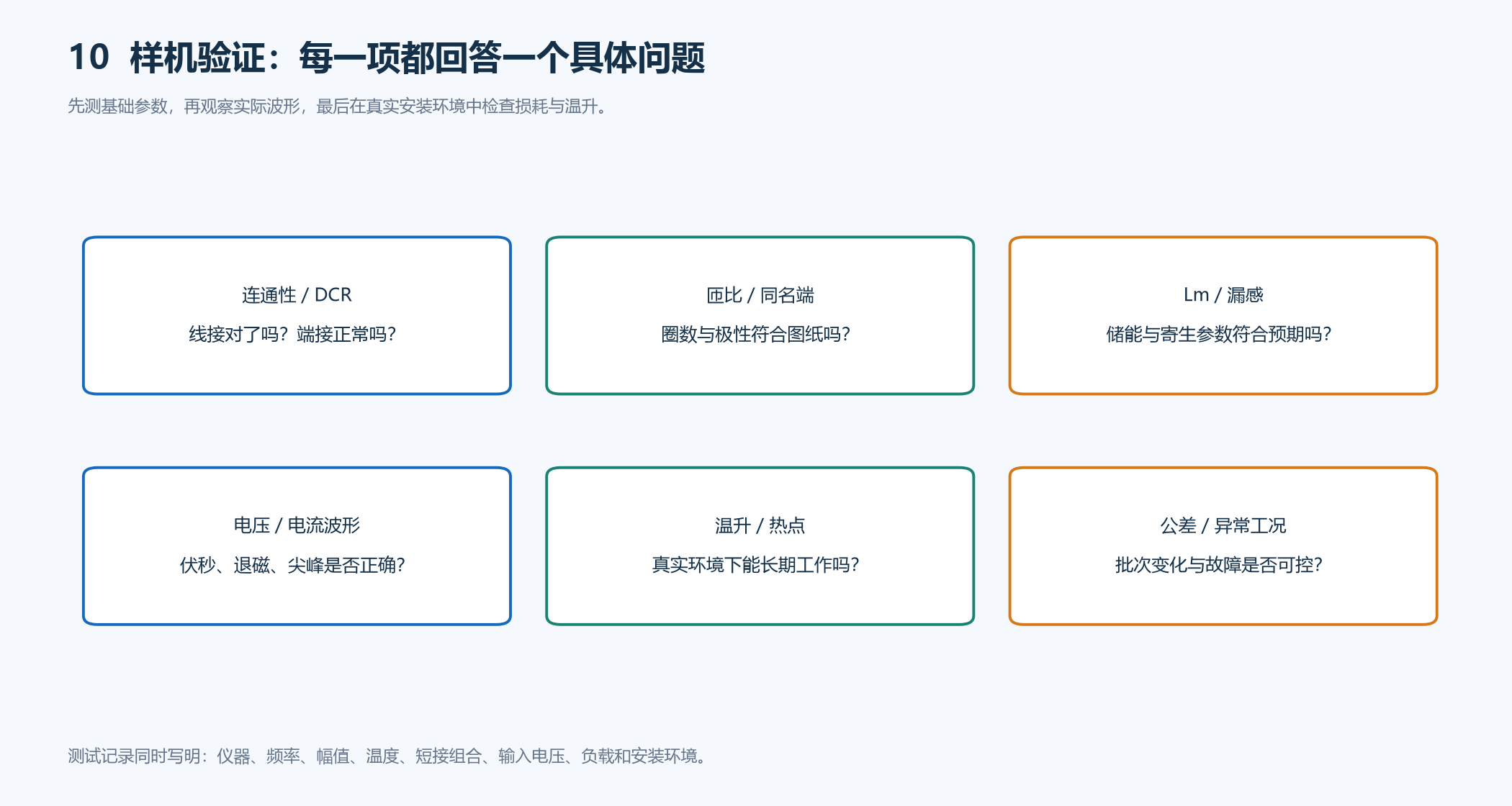

二十、拿到样品怎样测：把计算变成证据

20.1 先检查外观和连通性

核对型号、绕组引脚、匝数记录与材料标签，观察漆皮是否受伤、引线是否跨越不该跨越的区域、骨架是否变形、磁芯是否有裂缝、气隙是否按规定装配。

万用表可以确认绕组连通与明显短路，但无法可靠识别所有匝间短路。一个短路匝对整体直流电阻的影响可能很小，对交流励磁损耗的影响却很大。

20.2 测直流电阻

小电阻最好用四线法测量，避免表笔和接触电阻淹没结果。记录温度，因为铜阻会随温度变化。

对于极低电阻次级，焊点、针脚和并绕细线端接可能占据不小比例。若多股线没有全部有效焊接，总铜面积就没有按预期参与载流。

20.3 测励磁电感与漏感

测初级励磁电感时，其他绕组通常开路；用适合该器件的频率和幅值，并记录测试条件。测参考到初级的漏感时，通常将相关次级尽量低阻、低寄生地短接，再测初级等效电感。

多绕组器件的短接组合必须写清楚。夹具自身电感、绕组电容和仪器等效模式可能影响结果，尤其在高频下，测到的单个数值未必能代表开关工作时全部寄生行为。

20.4 测匝比和极性

用合适频率的低幅信号激励一组绕组，测其他绕组电压。避免在频率很低时使用过高电压，因为“测试电流应该很小”的愿望不会改变伏秒导致的饱和。

匝比异常可能来自接错引脚、绕向错误、短路匝，也可能是测试负载、漏感与电容造成的频率响应影响。应结合多项测量判断。

20.5 上电先限流，再分步提高工作条件

对低压开关样机，先确认驱动逻辑和死区，使用限流电源，从小输入、轻负载开始，逐步观察波形。不要一上来就用额定大功率输入去验证全部假设。

记录初级电流的峰值、斜率和末端形状，查看关断尖峰和振铃，确认退磁区间以及正负伏秒是否平衡。高带宽测量要使用合适探头和短回路连接，避免把测量引线自己的振铃当成器件问题。

20.6 通过电压积分估计磁通摆幅

如果准确知道作用于励磁支路的电压，可以估计：

B(t)−B(t₀) = [1/(NAe)] ∫_t₀^t v_m(τ)dτ

这能得到磁通变化，而不能仅凭积分自动知道绝对初始磁密。实际测量需要考虑绕组电阻与漏感压降、探头偏置和积分漂移，必要时增加合适的感应绕组来测量磁通变化。

20.7 温升必须在接近真实安装环境下测

测试低输入满载、高输入满载、轻载和其他可能不利的工作状态。某些损耗在低输入较大，另一些在高输入或异常控制状态较大，不能只测标称点。

等待温度接近稳定，并记录环境温度、运行时长、外壳状态、风量与负载。红外测温会受表面发射率影响，反光铜和不同胶带读数可能不同；绕组内部热点可能高于外表面，需要合适的热电偶或其他方法辅助判断。

二十一、常见故障：从现象追查原因

这些是排查方向，不是仅凭声音或温度就能下结论的诊断。比如啸叫既可能来自控制器在轻载跳脉冲，也可能来自胶和磁芯固定，不应听到声音就直接增加匝数。

21.1 增加匝数会改善什么，又可能恶化什么

相同 Vt 下，增加匝数能降低磁通摆幅；在磁芯和气隙不变时，Lm 通常按 N² 增长，励磁电流变化减小。但线更长、窗口更紧，可能增加铜损和寄生电容。

对于反激，如果改了匝数却没有重新调整 AL、匝比和限流，储能、退磁和输出工作点都会变化。不能只改一个绕组的匝数，就期待所有其他指标保持原样。

21.2 加粗导线会改善什么，又可能恶化什么

加粗导线一般降低直流电阻，但增加外径、层厚和平均匝长，可能提高高频交流损耗，也可能让绝缘空间不足。更好的选项有时是换大一级骨架、改变绕组布局或使用合适的多股线，而不是继续硬塞更粗线。

21.3 加气隙会改善什么，又可能恶化什么

适当气隙可以帮助储能磁件获得目标电感与电流范围，但会降低 Lm，使给定电压脉冲下的电流斜率变大，并引入边缘磁通问题。它不解决过大的施加伏秒，也不替代复位。

二十二、设计顺序：从需求表到可制造的磁件

第一步，明确电路角色。先确认是工频变压器、桥式/正激传能变压器，还是反激储能磁件。不要先买磁芯再寻找一个能凑上的公式。

第二步，画绕组电压和电流。标出一个完整磁化周期，写明频率定义、最大脉冲宽度和复位区间。只画控制信号还不够，真正要计算的是绕组上的电压与电流。

第三步，列最坏工作条件。包括输入范围、启动、负载突变、频率公差、限流公差、环境温度和控制模式变化。把不可能同时出现的条件区分开，避免机械拼接极值。

第四步，选择候选材料与磁芯。确认损耗曲线、有效面积、窗口和骨架，给定有依据的磁密目标；对反激还要确定 Lm、储能和气隙方向。

第五步，求匝数及匝比。用伏秒式求下限，再结合整数匝比与输出控制范围调整，调整后全部回代。

第六步，按有效值电流选线。先得到铜面积，再选择实际线径、并绕股数或利兹线，最后看高频损耗和端接。

第七步，逐层安排绕组。检查窗口、绝缘、引线、漏感、电容和气隙附近的导体位置。

第八步，估损耗与温升。分开记录铜损、磁芯损耗和估算不确定性，避免把“还没计算”写成零。

第九步，打样与测量。测 DCR、Lm、漏感、匝比和极性，再测实际波形与温升。

第十步，冻结规格并做一致性验证。把材料牌号、气隙/AL、线材、结构、公差和检验条件写进图纸，再考虑量产，而不是仅保存一张手写匝数表。

二十三、初学者最常问的十五个问题

1. 匝数一样，换成更大的磁芯，输出电压会变吗？

理想匝比不变，理想电压比也不变。更大 Ae 会降低相同伏秒下的磁密变化，但 Lm、损耗、铜长、漏感和实际压降可能改变。不能只看匝比就认为两个器件完全等效。

2. 为什么低压大电流绕组通常更粗？

在近似相同传输功率下，电压越低，电流越大。铜线要按有效值电流承受发热，因此通常需要更大铜面积。它不意味着“低压绝缘可以完全不考虑”，因为该绕组相对于其他电路仍可能有隔离要求。

3. 多绕几圈是不是更保险？

只对降低相同伏秒下的磁密这一项可能更保守。多绕会增加铜长和窗口占用，还会改变电感与匝比。必须回算，而不是凭直觉越多越好。

4. 空载不热，满载就一定没问题吗？

不一定。空载主要考验励磁和部分磁芯损耗，满载增加铜损、端接损耗与换流应力。某些控制方式轻载下又会改变频率，所以两个方向都要测。

5. 电感很大，是否说明磁芯一定更好？

不一定。高电感可能来自更多匝数、更高磁导率或更小气隙。储能磁件反而需要适当气隙来承受目标电流；一只小信号电感很大的无气隙磁芯，可能在较小储能电流下就进入非线性区。

6. 可以拿废旧充电器的磁芯重新绕吗？

可以作为低压受控的探索材料，但如果材料、气隙、尺寸和温度特性未知，就不能据此给出可靠额定功率，更不能当作已经验证的市电隔离器件。至少要测基本参数并明确其不确定性。

7. 相同匝数，磁芯有裂缝为什么电感下降？

裂缝增加等效磁阻，作用类似不受控气隙。电感下降、励磁电流和局部场分布改变，损耗也可能变化。用胶粘好外形，不等于磁性参数恢复。

8. 漆包线越耐高温，就能无限提高电流密度吗？

不能。其他绝缘材料、磁芯温度特性、附近元件、焊点和寿命仍有限制。高温下铜阻增大，损耗继续增加，也会影响整机效率与可靠性。

9. 次级短路时，为什么初级电流很大？

低阻抗按匝比平方反射到初级，输入看到很重的负载。此时漏感、铜阻、电源和限流电路共同决定电流。不要把“次级与初级不导通”误解为“次级短路对初级没有影响”。

10. 变压器有直流电阻，为什么接交流时电流没有大到离谱？

因为交流工作时不仅有铜阻，还有励磁电感与感应电压的作用。正常情况下，磁通变化形成与所加电压相平衡的感应关系；一旦饱和或频率过低，限制电流的条件会改变。

11. 磁芯的气隙越小越高效吗？

取决于器件功能。常规传能变压器往往希望较大的励磁电感，反激则需要储能与目标电感。气隙过小可能使储能电流不足，过大可能增加峰值电流和边缘场损耗。没有一个对所有磁件都最优的气隙。

12. 用两个相同绕组并联就能电流翻倍吗？

需要匝数、电压极性、耦合、铜阻和布局足够匹配，否则会有环流或分流不均。并联前必须确认同名端关系。并联以后端接和引脚也必须承受总电流。

13. 半匝可以随便绕出来吗？

在多磁路、特殊磁芯结构中有专门的分数匝方案，但它们涉及磁通分配和绕组布置，不是“绕半圈就得到任何情况下精确半匝”。入门设计优先使用可明确验证的整数匝结构。

14. 频率翻倍，变压器体积是不是必然减半？

频率提高可以在相同磁密下减少每周期所需伏秒对应的匝数或面积，但磁芯损耗、趋肤与邻近效应、开关损耗、绝缘和散热限制也会变严。体积不会按一个简单比例无限缩小。

15. 有了计算表，还需要做样品吗？

需要。计算把问题缩小到合理范围，样品验证处理材料公差、真实场分布、制造差异、寄生参数和热环境。越清楚模型假设，越知道样机阶段应该重点测什么。

二十四、公式速查：每条都附使用条件

建议计算表给每个输入都加一列“来源”：需求书、器件手册、计算、测量或假设。这样一眼就能看到哪些结论已经有证据，哪些只是待验证初值。

二十五、练习：自己算一遍，检查是否真正理解

练习一：匝数减半，磁密怎样变化？

绕组承受 20 V、3 μs 脉冲，Ae=60 mm²。原来 10 匝，后来改成 5 匝，求 ΔB。

答案：10 匝时 ΔB=20×3/(10×60)=0.10 T；5 匝时是 0.20 T。相同施加伏秒下，匝数减半使磁通摆幅翻倍，与是否接负载不是同一层面的问题。

练习二：选择并绕股数

某绕组 Irms=1.8 A，暂取 J=3 A/mm²，采用每股裸径 0.20 mm 的细线，至少需要多少股才能满足铜面积初算？

答案：目标面积 0.6 mm²，每股 0.0314 mm²，股数至少向上取整为 20 股，总面积约 0.628 mm²。之后还要检查线束外径、高频损耗和端接。

练习三：不要把峰峰值当成峰值

一个对称双极性磁密波形在 −0.12 T 到 +0.12 T 间变化。问 Bpk 和 ΔB。

答案：Bpk=0.12 T，ΔB=0.24 T。若数据手册损耗图横轴是峰值，就不能填入 0.24 T。

练习四：从 AL 求电感

AL=180 nH/匝²，绕 12 匝，电感是多少？

答案：L=180×144=25920 nH=25.92 μH。如果增加到 24 匝，在同样小信号条件下电感约变为四倍，而不是两倍。

练习五：DCM 初级有效值

电流从零升到 5 A，占空比 0.30，其余时间为零。求平均值与有效值。

答案：平均值=5×0.30/2=0.75 A；有效值=5√(0.30/3)≈1.58 A。线径基础计算应该使用 1.58 A，而不是 0.75 A。

练习六：气隙能否解决过长脉冲？

某绕组原来 ΔB=0.15 T。保持 V、t、N 和 Ae 不变，将气隙加大一倍，ΔB 会自动减半吗？

答案：不会，仍由 Vt/(NAe) 决定。若气隙主导，电感约减半，同样脉冲下励磁电流变化反而约增大一倍。应修正施加伏秒、匝数、面积或复位条件。

二十六、设计记录模板：避免下次从头猜

当你能把这张表填完整，就不再是在“凭经验绕一个线圈”，而是在建立一个能够计算、制造、测量和复现的变压器设计。

二十七、进一步阅读与资料使用说明

本文公式推导、教学参数、算例与插图为独立编写；具体商品的材料参数、温度限制和加工公差必须回到对应供应商资料核对。以下资料用于进一步学习，不能用不同材料或不同测试条件下的曲线互相替代。

1. TI：Power Transformer Design，SLUP126——适合继续学习传能型变压器的设计约束。
2. TI：Inductor and Flyback Transformer Design，SLUP127——储能电感和反激磁件的进阶入口。
3. TDK：Ferrite Materials——按具体材料继续查阅数据。
4. TDK：N87 材料数据表——阅读参数时保留温度、频率和磁化条件。
5. TDK：Ferrite Magnetic Design Tool——用于配合具体材料数据进一步估算磁件。
6. TI：Flyback converter application brief，SLVAFK6——补充反激传能过程的理解。

第一次学习无需把全部公式背下来。先能回答四个问题：这一段绕组承受多少伏秒？磁芯实际摆动了多少磁密？绕组真实有效值电流是多少？这些损耗在真实结构里会升到多高温度？再把答案落实到匝数、线径、窗口和测试上。
