I²C 是嵌入式开发中最常见的板级通信总线之一。只用 SDA 和 SCL 两根信号线，一个控制器就能连接传感器、EEPROM、RTC、OLED 等多个器件。国内开发者也常把它写成 IIC；本文统一使用规范写法 I²C。

它的引脚少、寻址清晰、外设生态成熟，但“能看到时钟”并不等于“通信一定正确”。地址写法、上拉电阻、总线电容、ACK、重复起始和时钟拉伸，都是实际调试中最容易踩坑的地方。下面从电气结构开始，完整走一遍 I²C。

一、I²C 总线由什么组成

I²C 是同步串行总线。SCL 提供时钟，SDA 传输数据。总线通常由一个控制器发起事务，目标器件根据地址响应。NXP 最新规范使用 Controller/Target 描述这两个角色，很多旧资料中仍会看到 Master/Slave，它们指的是同一组角色。

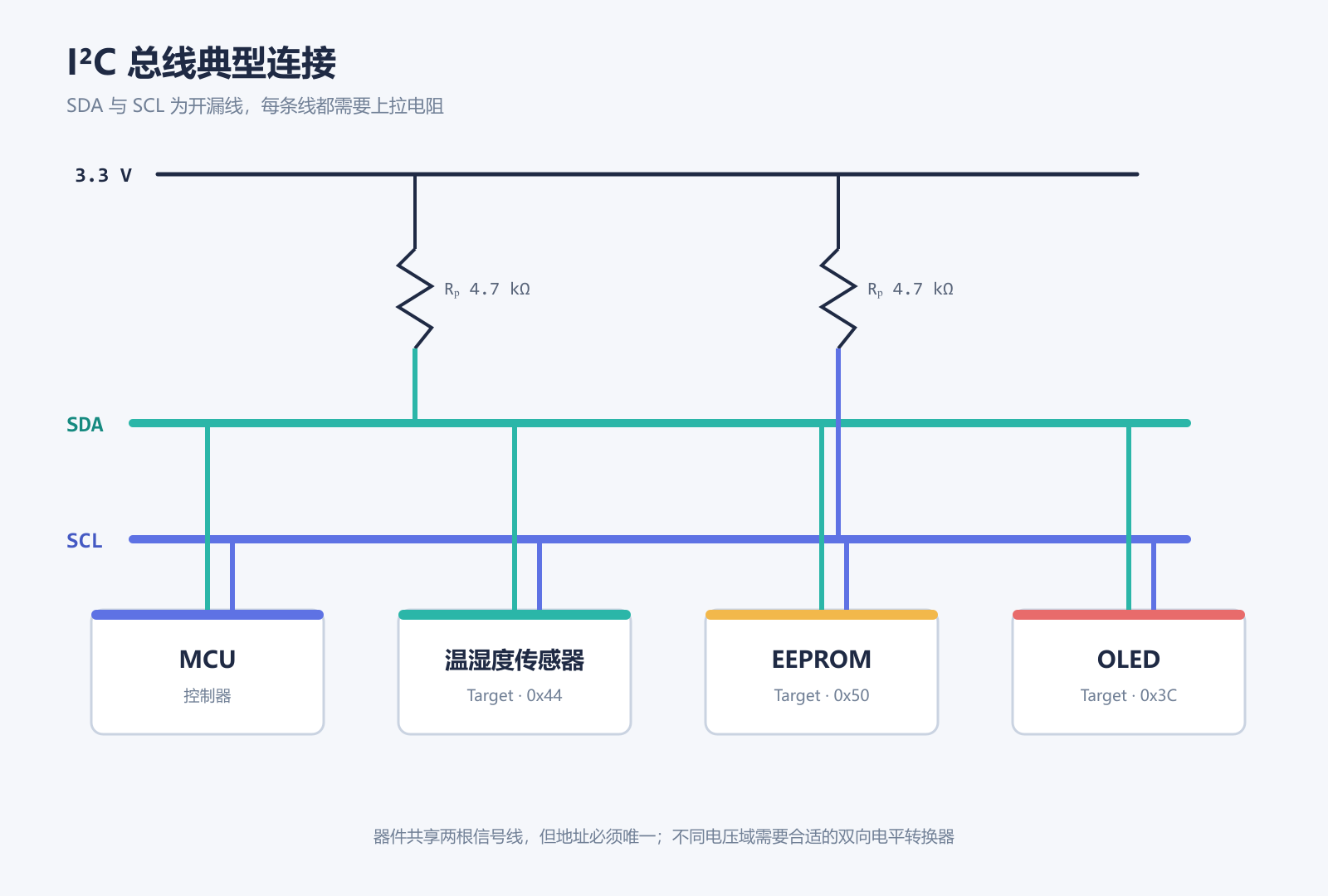

同一总线上的目标器件必须使用不冲突的地址。图中的温湿度传感器、EEPROM 和 OLED 虽然共用两根线，但控制器能够通过地址选择其中一个器件。

二、为什么 SDA 和 SCL 都要上拉

I²C 引脚通常采用开漏（Open-drain）结构：器件可以主动把总线拉低，却不会主动输出高电平。没有器件拉低时，外部上拉电阻把总线恢复为高电平。因此，总线上的高电平实际表示“所有器件都释放了这根线”。

这种结构带来两个关键能力：

• 线与逻辑：任何一个器件拉低，总线读到的就是低电平，避免多个器件直接推挽对打。
• 多器件协作：ACK、时钟拉伸和多控制器仲裁，都建立在“低电平优先”的电气特性上。

常见的 4.7 kΩ 只是经验起点，并不是所有 I²C 电路的固定答案。速度越快、走线越长、器件越多，总线电容越大，对上拉电阻的要求就越严格。

三、START、STOP 与数据采样

总线空闲时，SDA 和 SCL 都保持高电平。一次事务由控制器产生 START 条件开始，并由 STOP 条件结束：

• START：SCL 为高电平时，SDA 从高变低。
• STOP：SCL 为高电平时，SDA 从低变高。
• 普通数据位：SDA 应在 SCL 低电平期间改变，在 SCL 高电平期间保持稳定。
• 发送顺序：每个字节都从最高位 MSB 开始传输。

四、地址、方向位与 ACK

最常见的 I²C 地址长度是 7 位。START 之后的第一个字节由“7 位地址 + 1 位读写方向”组成：方向位为 0 表示写，为 1 表示读。紧接着的第 9 个时钟用于应答。

• ACK：接收方在第 9 个时钟把 SDA 拉低，表示已接收。
• NACK：SDA 保持高电平，可能表示地址无人响应、目标器件尚未准备好，或者读取方不再需要更多字节。

最常见的地址混淆

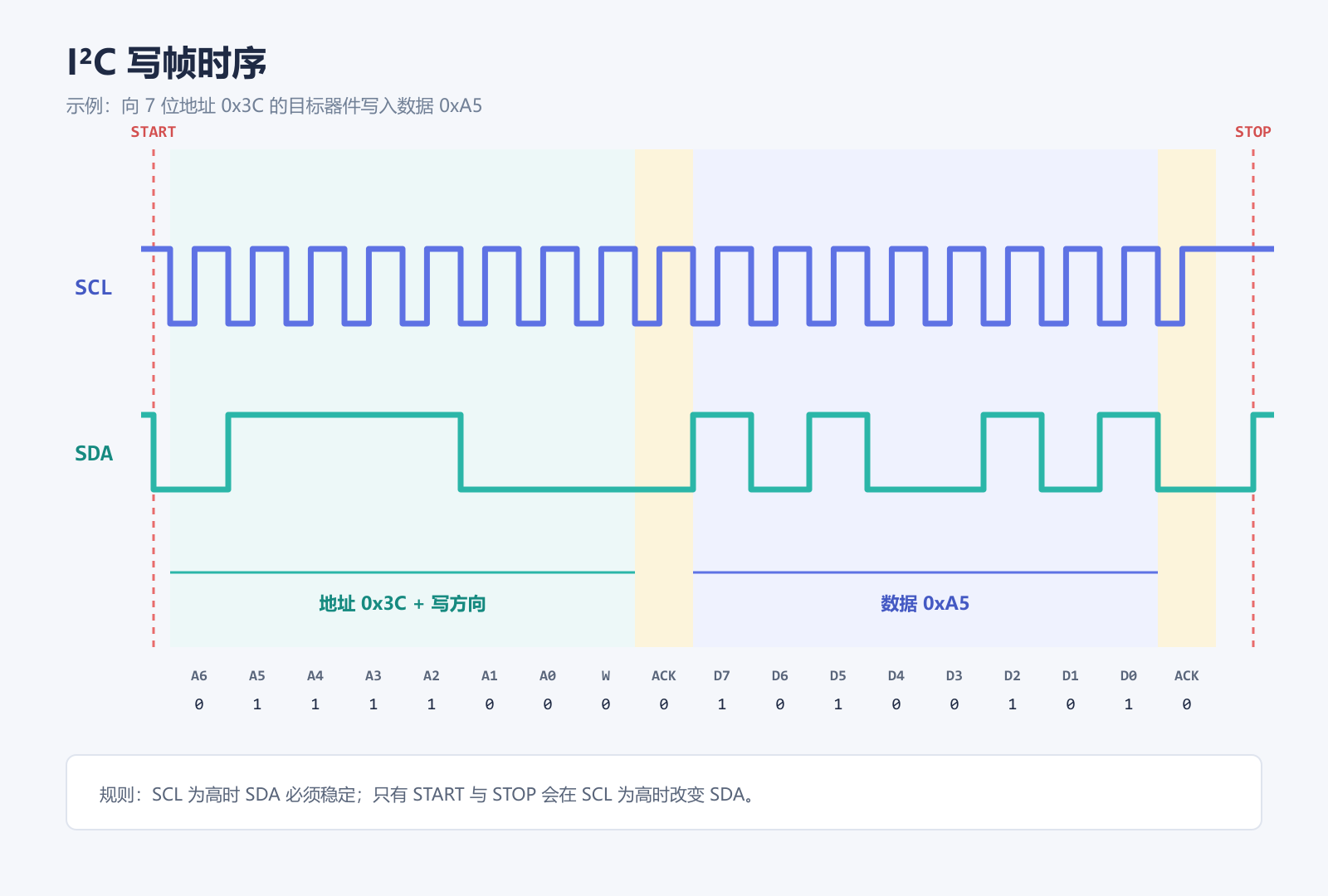

假设器件的 7 位地址是 0x3C，放入总线首字节后，写地址字节是 0x78，读地址字节是 0x79。有些数据手册给 7 位地址，有些旧代码直接给左移后的 8 位地址。调用驱动前一定要确认 API 需要哪一种；多数现代 HAL 接口要求传入 7 位地址，但也有接口要求调用者自行左移。

五、典型的寄存器读写流程

写一个寄存器

START
  -> 地址 + W -> ACK
  -> 寄存器地址 -> ACK
  -> 数据 -> ACK
  -> STOP

读取一个寄存器

START
  -> 地址 + W -> ACK
  -> 寄存器地址 -> ACK
  -> REPEATED START
  -> 地址 + R -> ACK
  -> 数据 -> NACK
  -> STOP

读取寄存器时，前半段写入的是“接下来要读哪个寄存器”。随后控制器发出重复起始（Repeated START），不释放总线便切换到读方向。读取最后一个字节后，控制器发送 NACK，告诉目标器件读取结束，再产生 STOP。

六、常见速率模式

实际速率不能只看 MCU 能跑多快，还要确认总线上每一个器件、双向电平转换器、上拉网络和走线电容都支持该模式。对常见开发板来说，100 kHz 和 400 kHz 通常最实用。

七、时钟拉伸与多控制器仲裁

目标器件如果暂时来不及处理数据，可以把 SCL 保持在低电平，这叫时钟拉伸（Clock Stretching）。控制器释放 SCL 后，应读取引脚的真实电平，等它确实变高再继续。使用硬件 I²C 外设时，需要确认控制器及其驱动是否支持目标器件要求的拉伸行为。

在多控制器系统中，多个控制器可能同时发起通信。仲裁同样利用线与逻辑：一个控制器释放 SDA、准备发送 1，却读到低电平，说明另一个控制器正在发送 0，此时前者失去仲裁并停止驱动。普通单控制器项目通常遇不到这一过程，但理解它有助于解释 I²C 为什么必须使用开漏结构。

八、上拉电阻怎么选

电阻太小，会让器件拉低时承受过大的灌电流；电阻太大，又会使 RC 上升沿过慢。TI 的应用说明给出了实用边界：

Rₚ(min) = (VCC - VOL(max)) / IOL
Rₚ(max) = tr / (0.8473 × Cb)

其中，tr 是规范允许的最大上升时间，Cb 是总线总电容。举例：3.3 V 总线、VOL(max)=0.4 V、允许灌电流 3 mA，则最小值约为 967 Ω；若 Fast-mode 的上升时间按 300 ns、总线电容约 100 pF 估算，最大值约为 3.54 kΩ。这种情况下可从 2.2 kΩ 或 3.3 kΩ 开始验证。

还要注意，开发板和模块上可能已经焊有上拉电阻。多个模块的上拉会并联，例如两组 4.7 kΩ 并联后等效约 2.35 kΩ。最终应结合器件手册，并用示波器观察 SDA、SCL 的低电平和上升沿。

九、一个简化的写寄存器示例

bool i2c_write_register(uint8_t address7,
                        uint8_t reg,
                        uint8_t value)
{
    if (!i2c_start()) return false;

    if (!i2c_write_byte((address7 << 1) | 0u)) goto fail;
    if (!i2c_write_byte(reg)) goto fail;
    if (!i2c_write_byte(value)) goto fail;

    i2c_stop();
    return true;

fail:
    i2c_stop();
    return false;
}

这段伪代码展示的是总线事务，不对应某个具体芯片。实际工程优先使用 MCU 的硬件 I²C 外设和经过验证的 HAL/驱动，并补充超时、错误码、总线恢复和并发保护。

十、常见故障与排查顺序

推荐使用逻辑分析仪或示波器按以下顺序观察：先确认空闲电平，再找 START，然后检查地址与方向位，最后看第 9 个时钟是否出现 ACK。把问题定位到“电气层、地址层还是数据层”，通常比反复修改驱动代码更快。

十一、连接前的快速检查表

• SDA、SCL 是否接对，所有器件是否共地。
• 总线电压是否满足每个器件的输入阈值，跨电压域时是否使用合适的双向转换器。
• SDA、SCL 是否都有上拉，等效阻值是否合理。
• 地址是 7 位还是已经左移的 8 位表示。
• 目标器件的地址选择脚、复位脚和启动延时是否符合手册。
• 速率、时钟拉伸、重复起始是否被控制器驱动正确支持。

结语

I²C 的协议并不复杂：两根开漏信号线、START/STOP、按字节传输以及每字节后的 ACK。但真正稳定的系统，还依赖正确的电气设计和清晰的错误处理。理解“谁在拉低总线、什么时候采样、为什么没有 ACK”，就能把大多数 I²C 故障从猜测变成可测量、可定位的问题。

参考资料

• NXP：UM10204 I²C-bus specification and user manual
• Texas Instruments：I2C Bus Pullup Resistor Calculation
